维修调整要领书
13-36
Rev2.0
在传送装置的支撑台电动机以及中心电动机，自动线路板幅度调整电动机使用异步电动机。为了正确
地转动步进电动机，需要调整 5 相步进驱动器。
·中心电动机驱动器（CENT） HM001320000 5 相步进驱动器
·支撑台电动机驱动器（STBL） HX004200000 5 相步进驱动器
·支撑台电动机驱动器（STBL）（EN 规格时） HX005450000 5 相步进驱动器
·自动线路板幅度调整电动机（AWCC） HX004200000 5 相步进驱动器
·自动线路板幅度调整电动机（AWCC）（EN 规格时） HX005450000 5 相步进驱动器
自动线路板幅度调整选项的情况下，增加下面的驱动器。
·自动线路板幅度调整电动机（AWCS） HX004200000 5 相步进驱动器
·自动线路板幅度调整电动机（AWCS（EN 规格时）） HX005450000 5 相步进驱动器

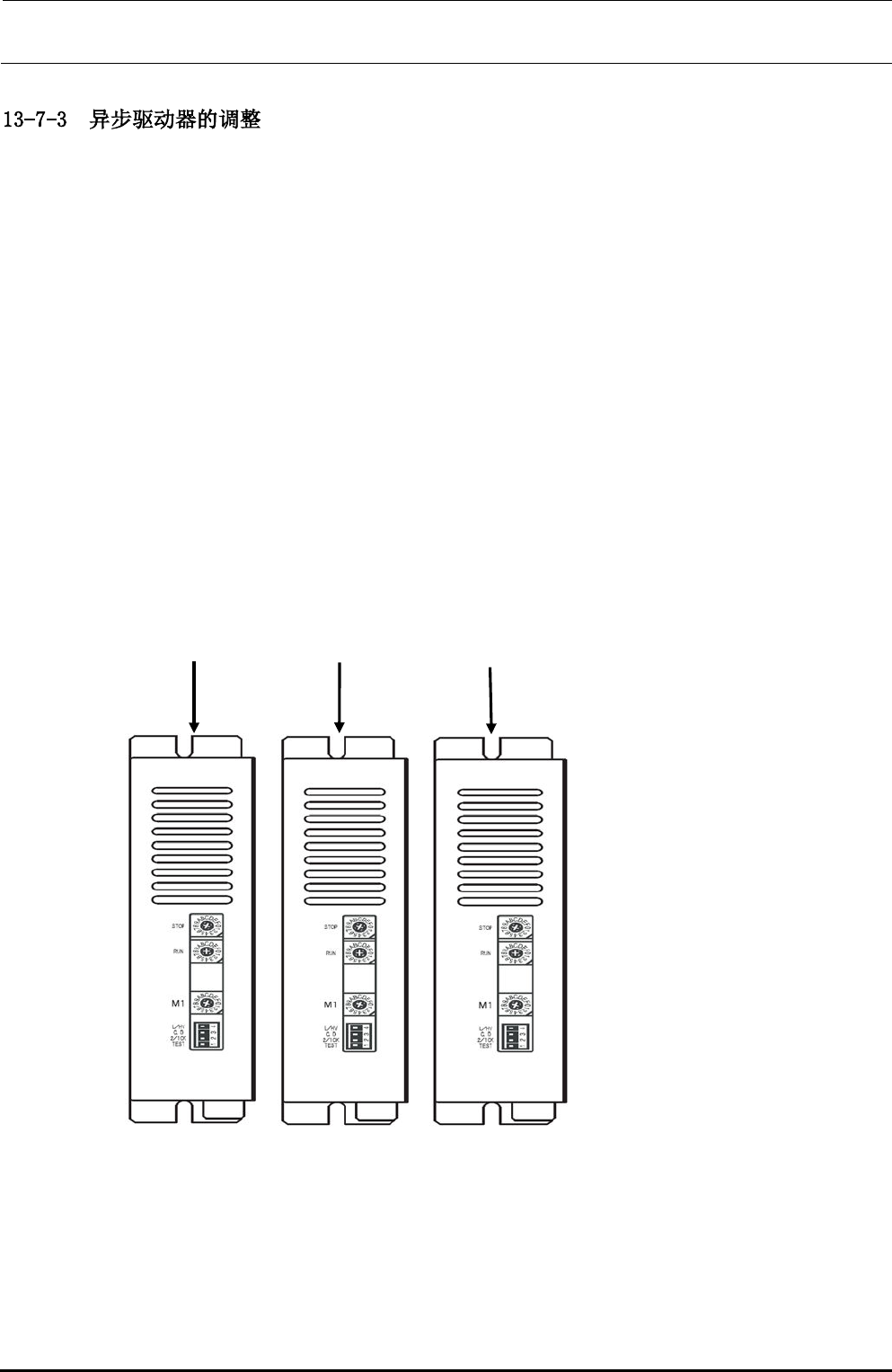

底板内的驱动器的配置如下图所示。
AWCS
（
选购品
）
AWCC
STBL
维修调整要领书
13-37
Rev2.0
① 调整前，请确认『DC 电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『CP1』，『CP2』端子的电压。
数字万用表的连接，『CP1』为”＋”，『CP2』为”－”。
③ 慢慢转动『RUN』旋钮，让『CP1』～『CP2』之间的电压为 2.8V±0.01V。

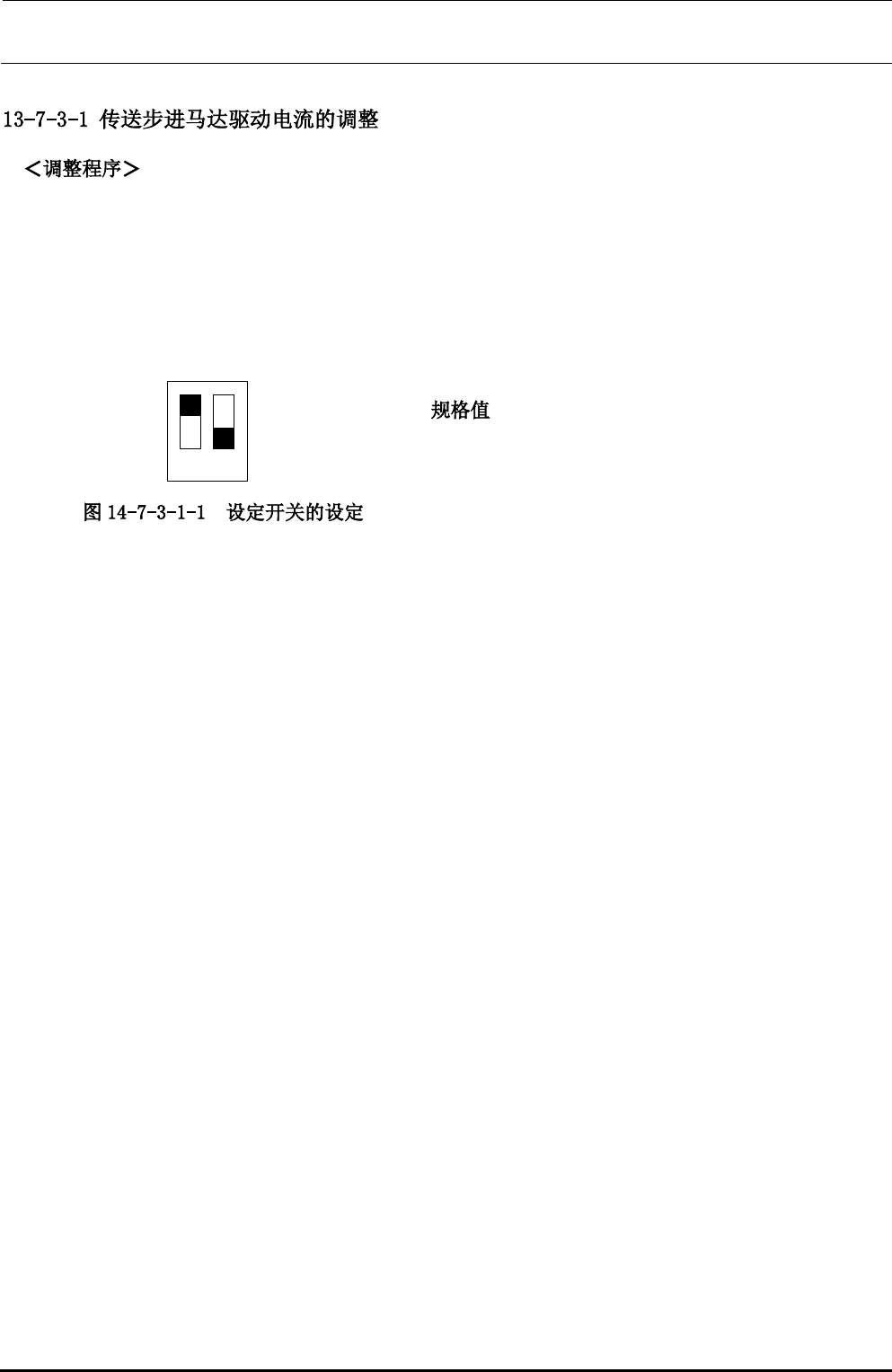

④ 请把步进驱动器上的步进 SW 设定如下图所示。
驱动电流:1.4A±0.005A/相
( CP1-CP2 之间的电压为 2.8V±0.01V)
ON
1 2
1.ON
2.OFF
维修调整要领书
13-38
Rev2.0

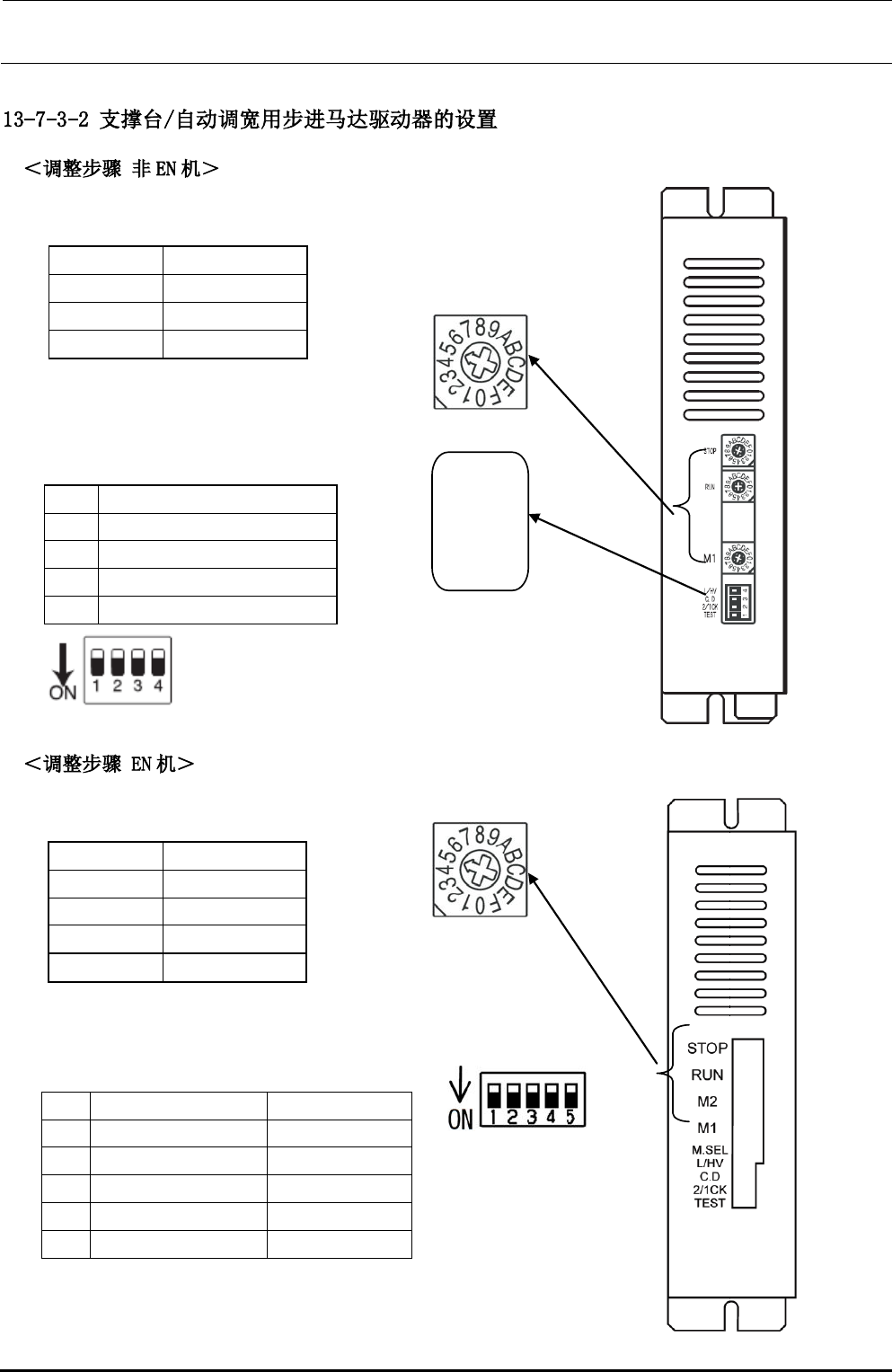

① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
SW 名称 设定值
STOP 5
RUN C
M1 0
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
SW 名称 设定值
STOP 5
RUN C
M2 0
M1 0
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
5 M.SEL OFF
旋转部箭头指向设定值。
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
