维修调整要领书 13-38 Rev2.0 ① 把设定用的 旋转开关设定如下表所示 。 ② 设定用的步 进ＳＷ设定如下表所示。 ① 把设定用的 旋转开关设定如下表所示 。 ② 设定用的步 进ＳＷ设定如下表所示。 SW 名称 设定值 STOP 5 RUN C M1 0 No. SW 名称 设定值 1 TEST OFF 2 2/1CK OFF 3 C.D OFF 4 L/HV ON SW 名称 设定值 STOP 5 RUN C M2 0 M1…
维修调整要领书
13-37
Rev2.0
① 调整前，请确认『DC 电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定５相步进驱动器上的『CP1』，『CP2』端子的电压。
数字万用表的连接，『CP1』为”＋”，『CP2』为”－”。
③ 慢慢转动『RUN』旋钮，让『CP1』～『CP2』之间的电压为 2.8V±0.01V。
④ 请把步进驱动器上的步进 SW 设定如下图所示。
驱动电流:1.4A±0.005A/相
( CP1-CP2 之间的电压为 2.8V±0.01V)
ON
1 2
1.ON
2.OFF
维修调整要领书
13-38
Rev2.0
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进ＳＷ设定如下表所示。
SW 名称 设定值
STOP 5
RUN C
M1 0
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
SW 名称 设定值
STOP 5
RUN C
M2 0
M1 0
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
5 M.SEL OFF
旋转部箭头指向设定值。
STOP
RUN
M1
L/HV
C.D
2/1CK
TEST
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
维修调整要领书
13-39
Rev2.0

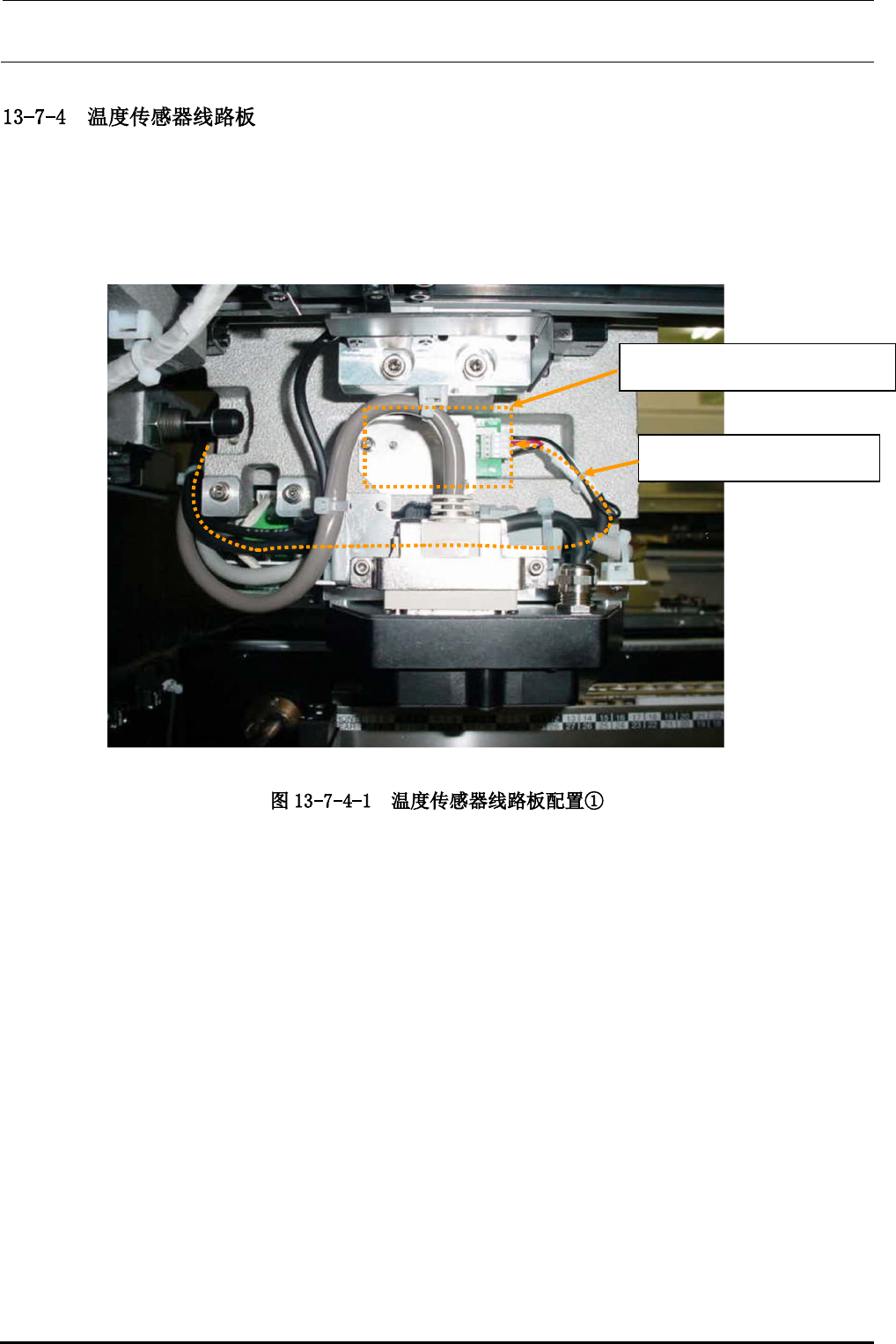

• 右贴装头板背侧安装有温度传感器线路板。
40029824 THERMAL SENSOR PCB
40078770 TS RELAY CABLE ASM
40078771 TS CABLE ASM
40029824 温度传感器线路板
40078771 TS CABLE ASM
