维修调整要领书
13-44
Rev2.0

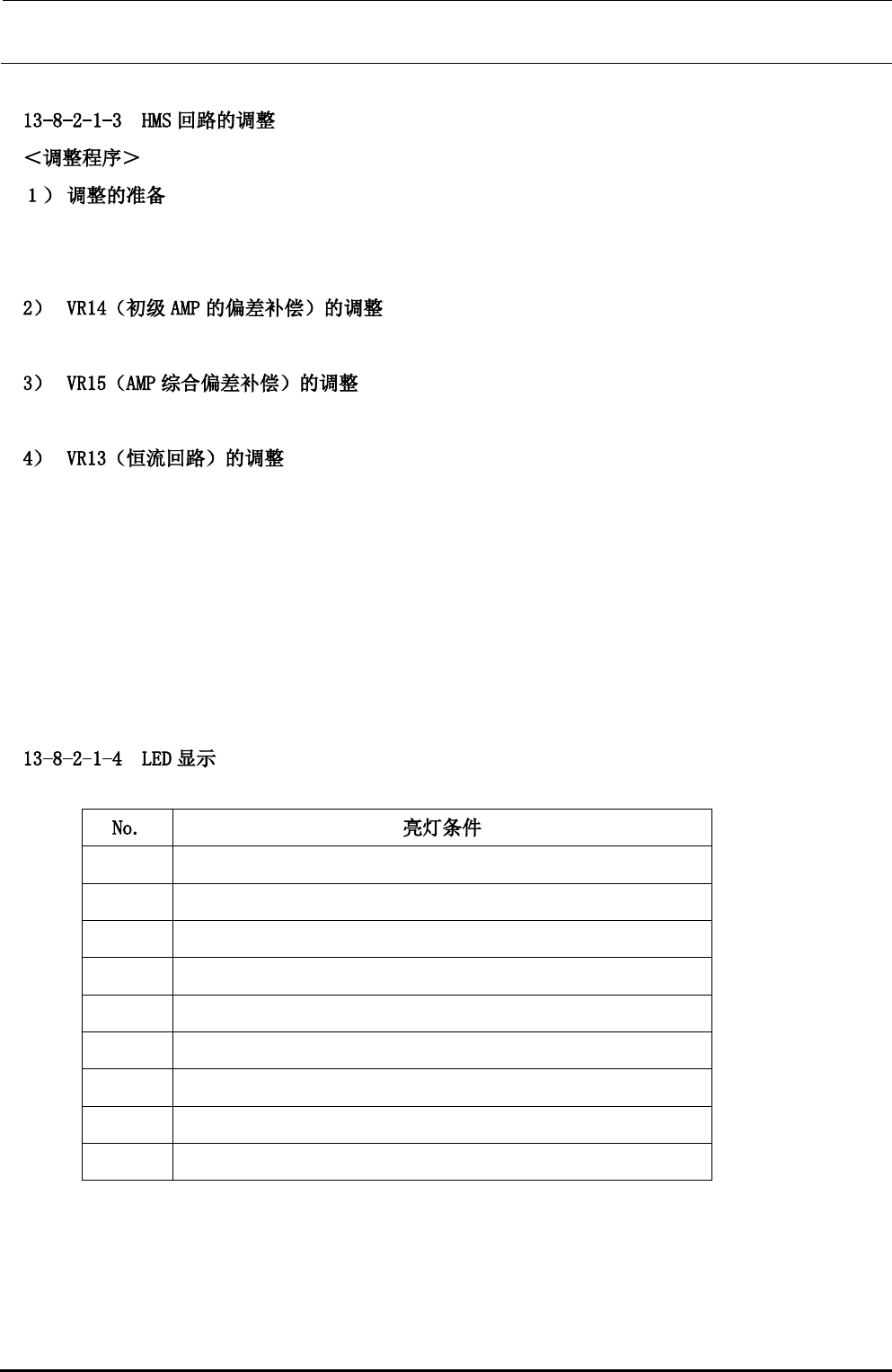

① 拆下 CN12（HMS 的连接器）。
② 拆下安装在 W4 上的插座。
① 用电压表观察 TP21（GND）-TP25，同时旋转 VR14 将电压值调整到 0V±0.0001V。
① 用电压表观察 TP21（GND）-TP22，同时旋转 VR15 将电压值调整到 0V±0.0005V。
① 将插座安装到 W4 上。
② 用电压表观察 TP21（GND）-TP24，同时旋转 VR13 将电压值调整到-1.2V±0.0001V。
③ 连接 CN12（HMS 的连接器）。
注 1、电压调整，请在确认了 DC 电源输出电压调整之后再进行。
注 2、连接器的拆卸和连接应在切断电源的状态下进行。
下表说明装在 HEAD MAIN PCB ASM 中的 LED 的意义。
LD1 LZ1轴原点传感器ON则亮灯
LD2 LZ2轴原点传感器ON则亮灯
LD3 LZ3轴原点传感器ON则亮灯
LD4 LZ4轴原点传感器ON则亮灯
LD5 LZ5轴原点传感器ON则亮灯
LD6 LZ6轴原点传感器ON则亮灯
LD7 IC Z轴原点传感器ON则亮灯（FX-2保持熄灯）
LD8 所有Z轴的原点传感器ON则亮灯，某一个OFF则熄灯
LD9 DC24V电源ON则亮灯
维修调整要领书
13-45
Rev2.0

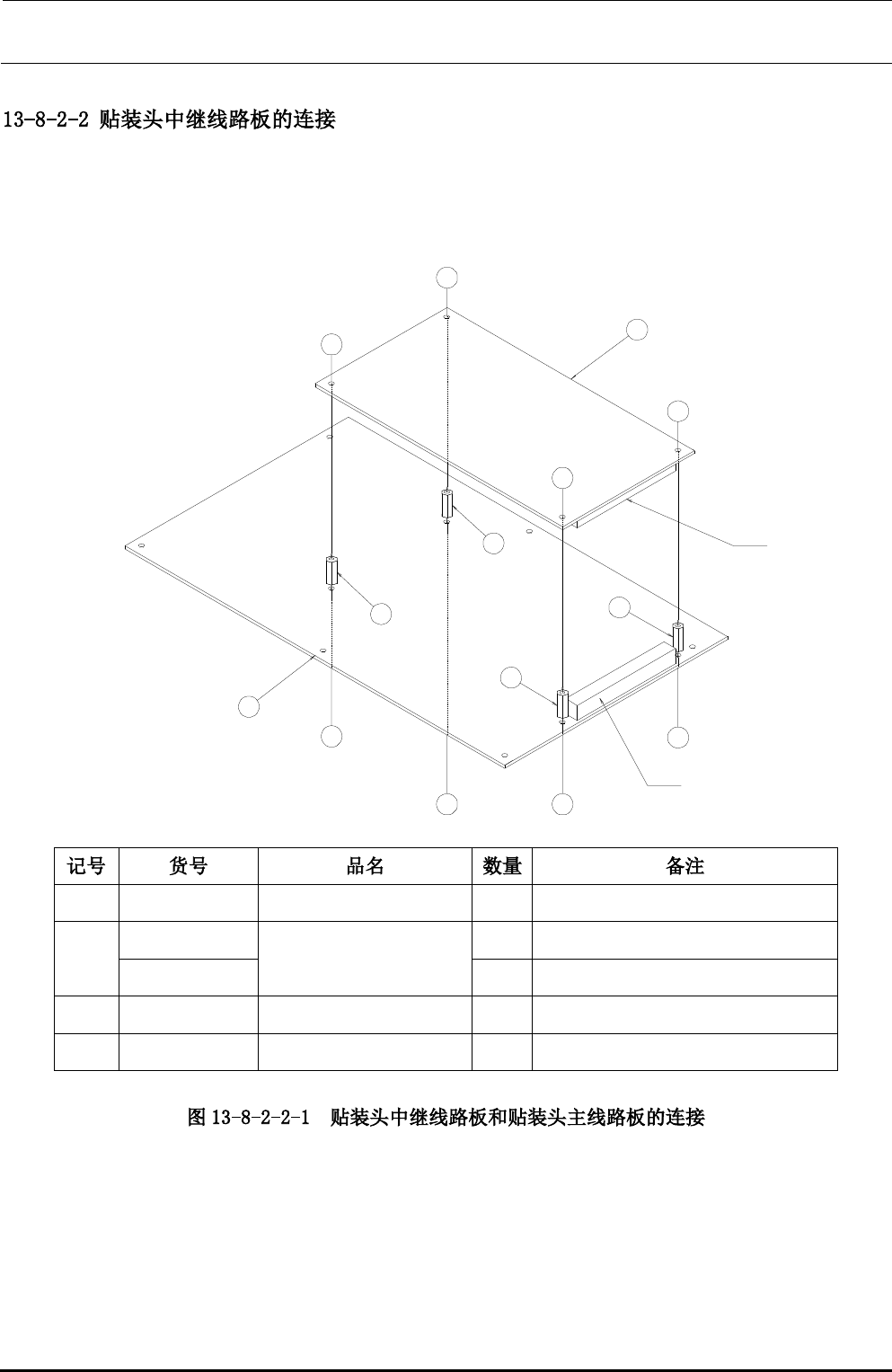

HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间隔套管进行插接器连接。插接器要连接的
是 HEAD MAIN 侧 CN21 与 HEAD RELAY 侧 CN34（装在钎焊面）之间。
该线路板更换后没有需要调整的项目等。
4
4
4
4
4
4
4
4
2
1
3
3
3
3
CN21
CN34
① 40044561 HEAD MAIN PCB ASM 1
②
40044565
HEAD RELAY PCB ASM
1
40066947 1 焊锡照明选项时（仅右侧贴装头）
③ HX00079000C 间隔套管 12mm 4
④ SL4030681SC 有头螺钉 M3×6 8
维修调整要领书
13-46
Rev2.0
操作部件有下列 2 种类型的线路板构成。
前后装有 2 片操作开关 PCB ASM。
① 40012048 操作 PCB ASM
② 40012050 操作开关 PCB ASM
根据图 13-9-2-1，对操作 PCB ASM 的跨接设定进行确认。
确认 W1 的 2-3 之间，W4 的 3-4 之间
安装有插座，其它没有安装。
