维修调整要领书 13-48 Rev2.0 （ 2 ）后部 SW3 开始 HA005 340020 - L875E 921000 L87 5E521000 ○ ○ ○ ○ SW4 停止 HA005 340020 - L875E 721000 L87 5E521000 ○ ○ ○ ○ SW5 伺服自由 H A005340020 HA0 05340060 L875E8210 00 L87 5E621000 ○ ○ ○ ○ SW6 循环 HA0…
维修调整要领书
13-47
Rev2.0
在操作开关 PCB ASM 的插座上，按照下图的式样安装 SW1～SW7 按钮开关。
（1） 前部
SW1 联机 HA005340020 HA00534006A HA00552001B HA00534004A ○ ○ ○ ○
SW2 初始化 HA005340020 HA005340060 HA00552001A HA005520030 ○ ○ ○ ○
SW3 开始 HA005340020 - HA00552001B HA005520030 ○ ○ ○ ○
SW4 停止 HA005340020 - HA005520010 HA005520030 ○ ○ ○ ○
SW5 伺服自由 HA005340020 HA005340060 HA00552001A HA00534004A ○ ○ ○ ○
SW6 循环 HA005340020 HA00534006A HA00552001B HA005520030 ○ ○ ○ ○
SW7 设置 HA005350020 - HA00535003A HA005520020 - ○ ○ ○
SW8 急停 L833E7210A0 ○ ○ ○ ○
SW9 供料可能 40002252 HA005530020 HA005530010 - - - ○
SW10 F/R选择 40002251 HA00553002A HA005530010 - - ○ -
维修调整要领书
13-48
Rev2.0
（2）后部
SW3 开始 HA005340020 - L875E921000 L875E521000 ○ ○ ○ ○
SW4 停止 HA005340020 - L875E721000 L875E521000 ○ ○ ○ ○
SW5 伺服自由 HA005340020 HA005340060 L875E821000 L875E621000 ○ ○ ○ ○
SW6 循环 HA005340020 HA00534006A L875E921000 L875E521000 ○ ○ ○ ○
SW8 急停 L833E7210A0 ○ ○ ○ ○
SW9 供料可能 40002252 L876E121000 L876E021000 - - - ○
SW10 F/R选择 40002251 L876E221000 L876E021000 - - ○ -
维修调整要领书
13-49
Rev2.0
（1） 联机，初始化，开始，停止，伺服自由，循环开关
透镜
绿·红·黄
开关调节器
指示器
保护罩无·有
＋5VLED
绿·橙
使凸出的部分向左
·对象部件
· （HA005520010, HA00552001A, HA00552001B）
· （HA00534006A，HA005340060）
· （HA005340020）
· （HA005520030）

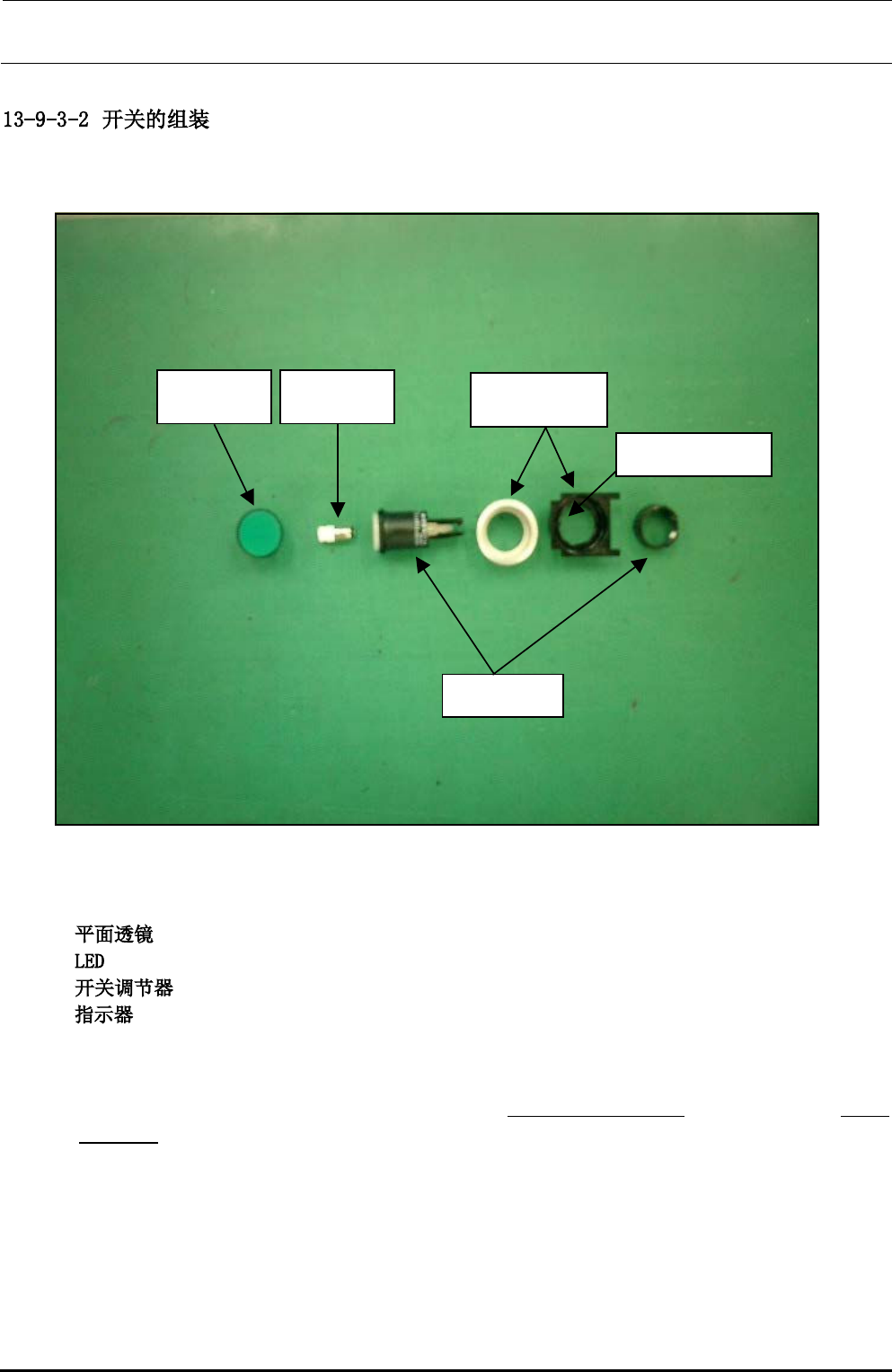

① 把指示器（黑）嵌到保护罩 FUR 的面板上。
指示器上有防止回转的凸出部分，从正面看面板，凸起部分安装到左侧（安装调节器时使[EAO]
标记朝下）。
② 在把 LED 嵌入到开关调节器后，把它插入同时注意指示器的凸起部分。此处，开关调节器与指
示器之间的固定使用螺母，因此需先卸下螺母。
③ 调节器插入后，从面板的后侧插入指示器（银），并用调节器的固定螺母紧紧固定。
④ 最后在开关调节器上紧紧地嵌入平面透镜。
