维修调整要领书 13-51 Rev2.0 请按照下图检查 操作开关线路板 ASM 的跨接设定 。 （ 1 ） 正面 （ 2 ） 背面 确认 W1 的 1-2 之间、 5-6 之间、 W26 的 1-2 之间、 W27 的 1-2 之间安装有插座， 其 他未安装 确认 W1 的 3-4 之间、 7-8 之间、 W26 的 3-4 之间、 W27 的 3-4 之间安装有插座， 其 他未安装
维修调整要领书
13-50
Rev2.0
（2） 设置开关

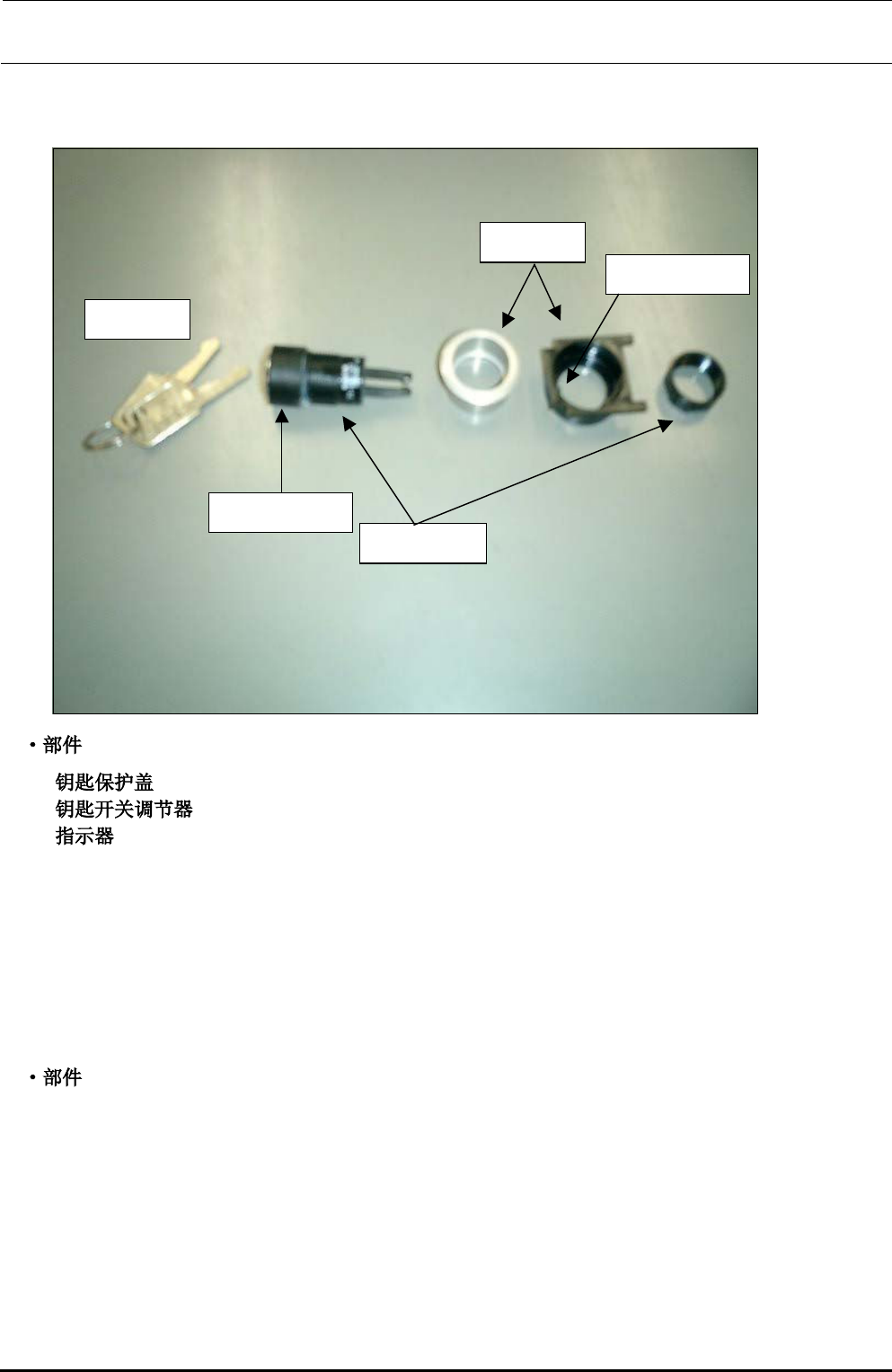

附属钥匙
钥匙开关用指示器
指示器
钥匙开关调节器
使凸出的部分向左
（HA00535003A）
（HA005350020）
（HA005520020）
① 把指示器（黑）嵌到保护罩 FUR 的面板上。
② 把钥匙保护盖嵌入到钥匙开关调节器至听到“噗嗤”的声音为止。
③ 把组装好的调节器插入到安装到面板的指示器上，并从后侧插入指示器（银），用固定螺母紧
紧固定。
（3） F/R 选择，供料可能开关
操作开关电缆 ASM（40002251）或者供料开关电缆 ASM（40002252）
透镜（透明）： HA00553002A → F/R 选择（操作开关）
透镜（绿色）： HA005530020 → 供料可能（供料开关）
指示器： HA005530010
① 卸下指示器的固定螺母并嵌入开关面板，然后再固定螺母。
② 最后，从后侧插入带电缆的开关元件。此时，与插入方向无关，任何方向都可以进行组装。
维修调整要领书
13-51
Rev2.0
请按照下图检查操作开关线路板 ASM 的跨接设定。
（1） 正面
（2） 背面
确认 W1 的 1-2 之间、5-6 之间、
W26 的 1-2 之间、W27 的 1-2
之间安装有插座，其他未安装
确认 W1 的 3-4 之间、7-8 之间、
W26 的 3-4 之间、W27 的 3-4
之间安装有插座，其他未安装
维修调整要领书
13-52
Rev2.0
长时间不向机器主机供电时，有可能使 UPS 电池用完。
长期（3 个月以上）不使用机器时，请进行下述电压确认。
① 启动 UPSIlon for Windows。
② 确认电池的充电率是否为 100%。
③ 如果电池的充电率不到 100%，则请接通电源，对 UPS 电池进行充电。
※ UPS 电池进行充电时，主机的主断路器和主开关都应为 ON。
（如果只有主断路器为 ON，则 UPS 输入处并没有外加 AC100V 的电压）
※ 为使 UPS 电池能够正常启动，70%以上的电池充电率是必需的。
如果没有达到 70%，同时也不能向电池充电。在这种情况下，需要更换电池。
