维修调整要领书
13-51
Rev2.0

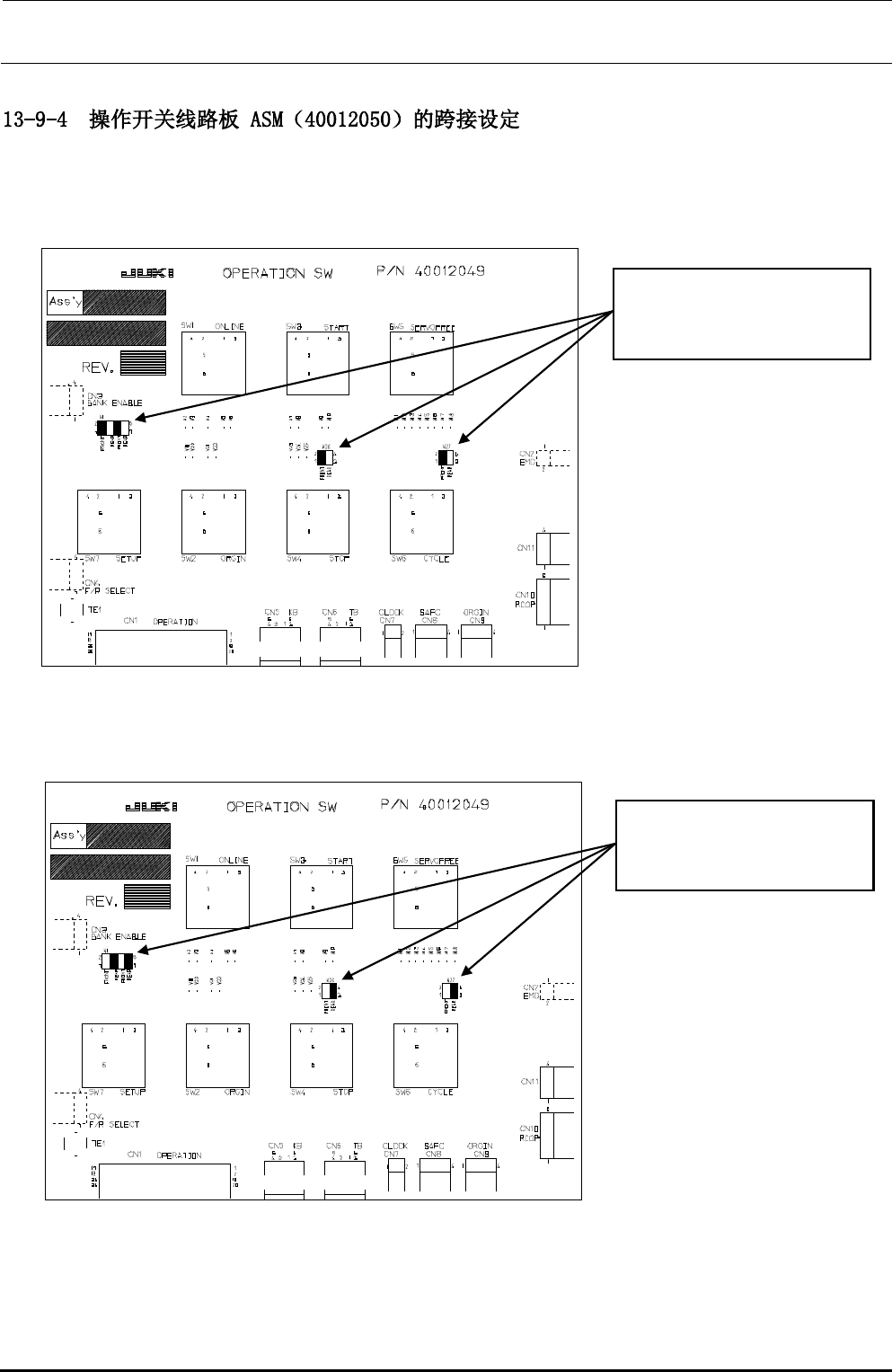

请按照下图检查操作开关线路板 ASM 的跨接设定。
（1） 正面
（2） 背面
确认 W1 的 1-2 之间、5-6 之间、
W26 的 1-2 之间、W27 的 1-2
之间安装有插座，其他未安装
确认 W1 的 3-4 之间、7-8 之间、
W26 的 3-4 之间、W27 的 3-4
之间安装有插座，其他未安装
维修调整要领书
13-52
Rev2.0

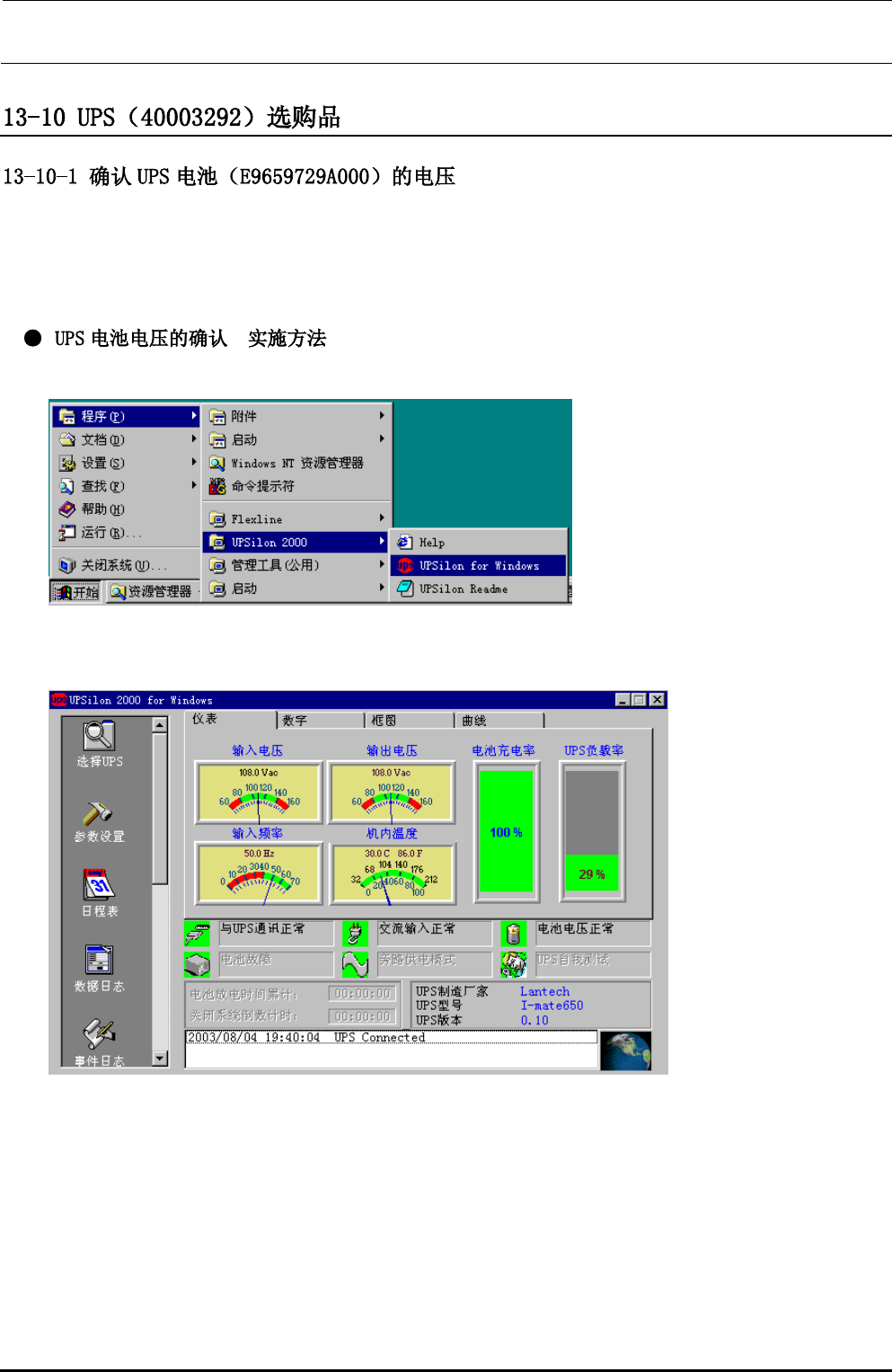

长时间不向机器主机供电时，有可能使 UPS 电池用完。
长期（3 个月以上）不使用机器时，请进行下述电压确认。
① 启动 UPSIlon for Windows。
② 确认电池的充电率是否为 100%。
③ 如果电池的充电率不到 100%，则请接通电源，对 UPS 电池进行充电。
※ UPS 电池进行充电时，主机的主断路器和主开关都应为 ON。
（如果只有主断路器为 ON，则 UPS 输入处并没有外加 AC100V 的电压）
※ 为使 UPS 电池能够正常启动，70%以上的电池充电率是必需的。
如果没有达到 70%，同时也不能向电池充电。在这种情况下，需要更换电池。
维修调整要领书
13-53
Rev2.0

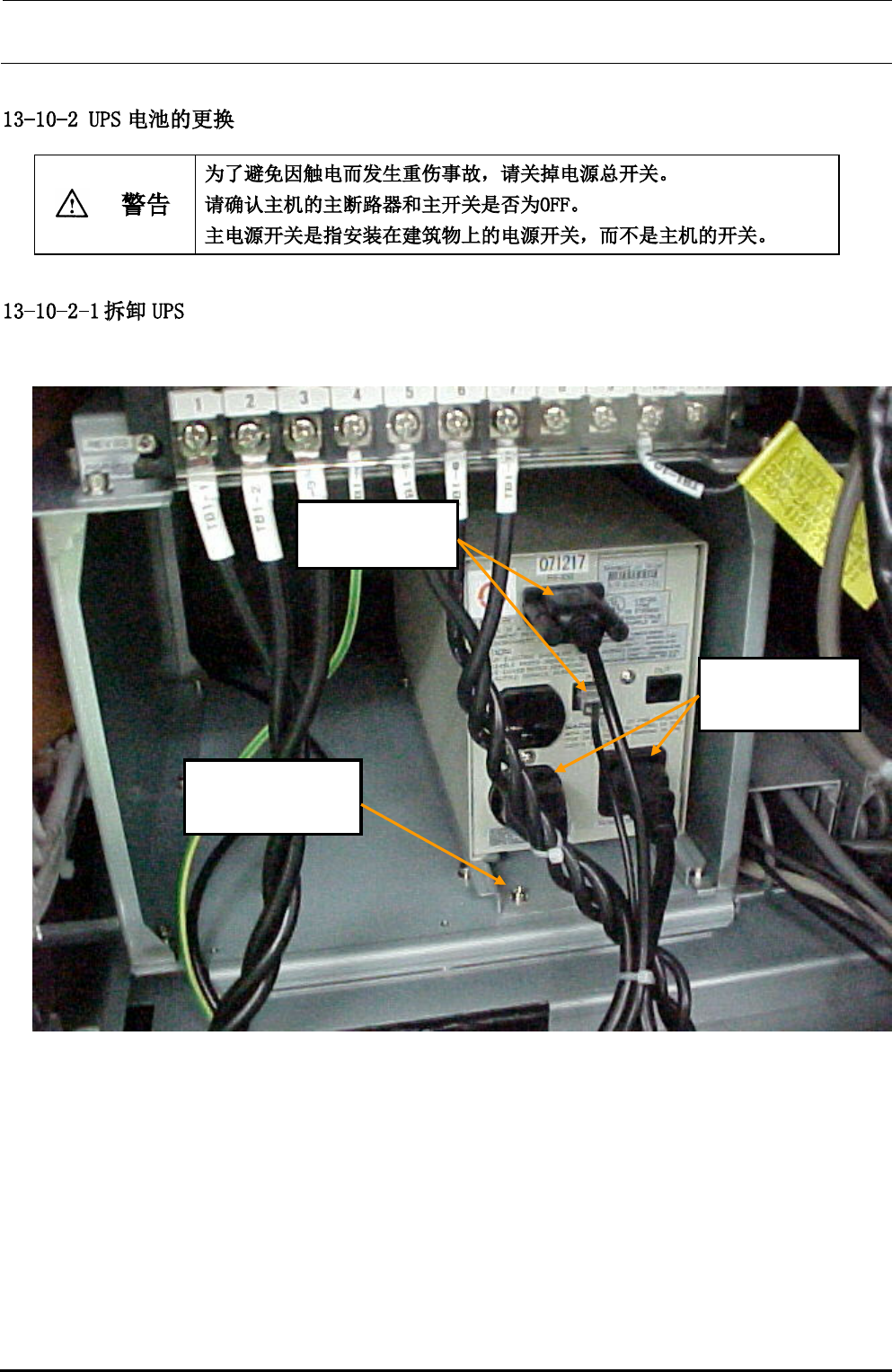

1） 拔下与 UPS 相连接的插头以及从 UPS 上引出的电缆的中转插头。
2） 请卸下用于固定 UPS 本体的金属板的螺丝，把 UPS 向身前抽出。
从通信连接器上
拔下插头
从电源插座上
拔下插头
卸下固定 UPS
金属板的螺栓
