维修调整要领书  14-1 Rev1.0      组装 AWC 电动机 皮带轮时，使 AWC 电动机的轴凹于端面 0.5mm。 组装时，不依照传送基准，流动方 向，而是按照同一组装方向 进行。 L172E421000 AWC 电动机支架 E94347290A0 AWC 电动机 E4855729000 AWC 电动机皮带轮 SL6041042TN 电动机紧固螺栓×4 SM8040602TP 组合螺钉…

100%1 / 219
维修调整要领书
13-59
Rev2.0

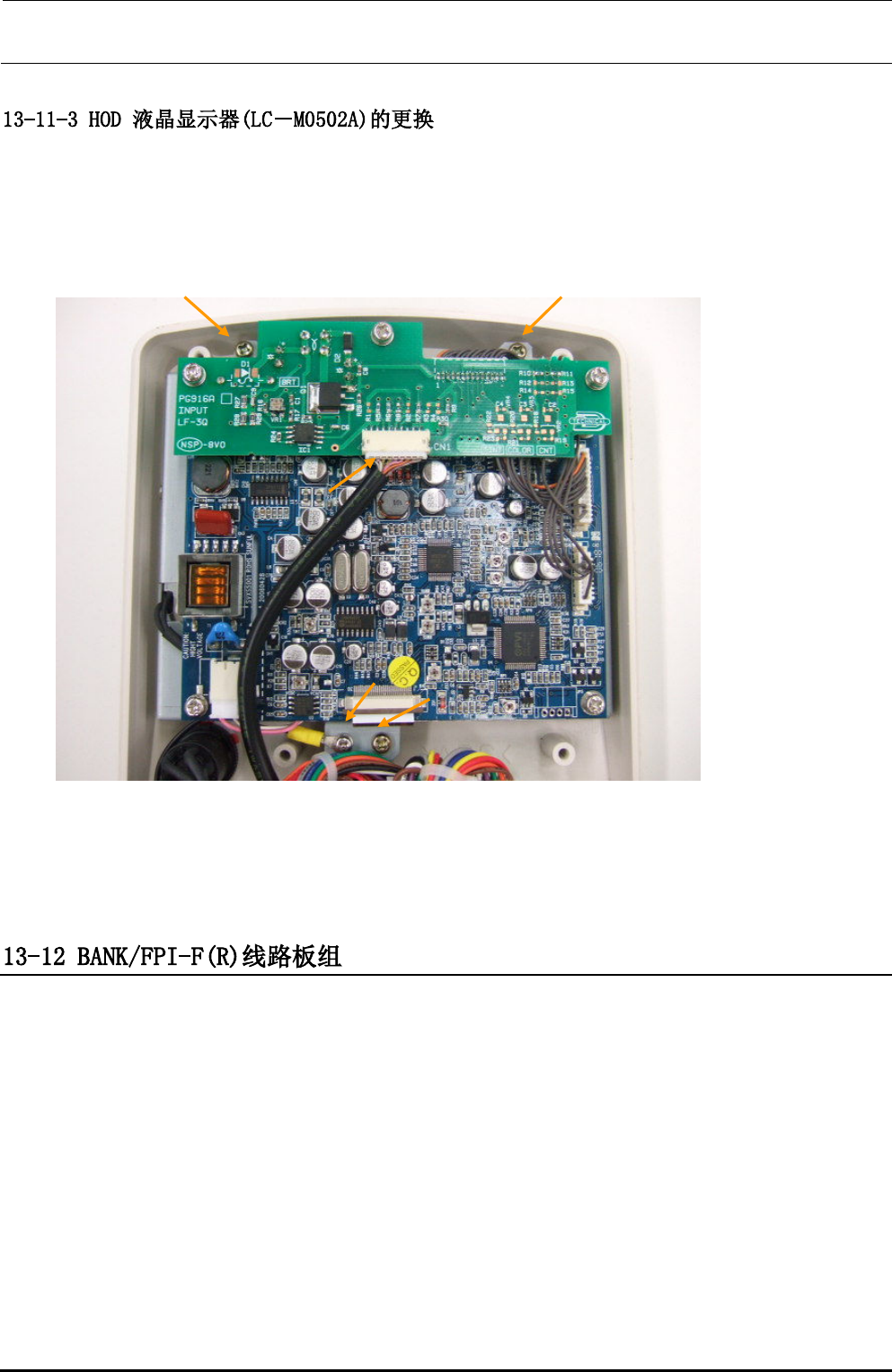

HOD 液晶显示器的更换请按照下述要领进行。
① 40064061 TFT 液晶监测器
1） 取下连接器、FG 压线端子、液晶显示器支架的固定螺丝（3 处）。
5） 装配时按逆顺序进行。
本线路板的功能是作为进给装置抖动的驱动电路和 FPI 接口。
分为前料槽用和后料槽用，没有互换性。
① 40001951 BANK/FPI-F PCB ASM
② 40001949 BANK/FPI-R PCB ASM
维修调整要领书
14-1
Rev1.0

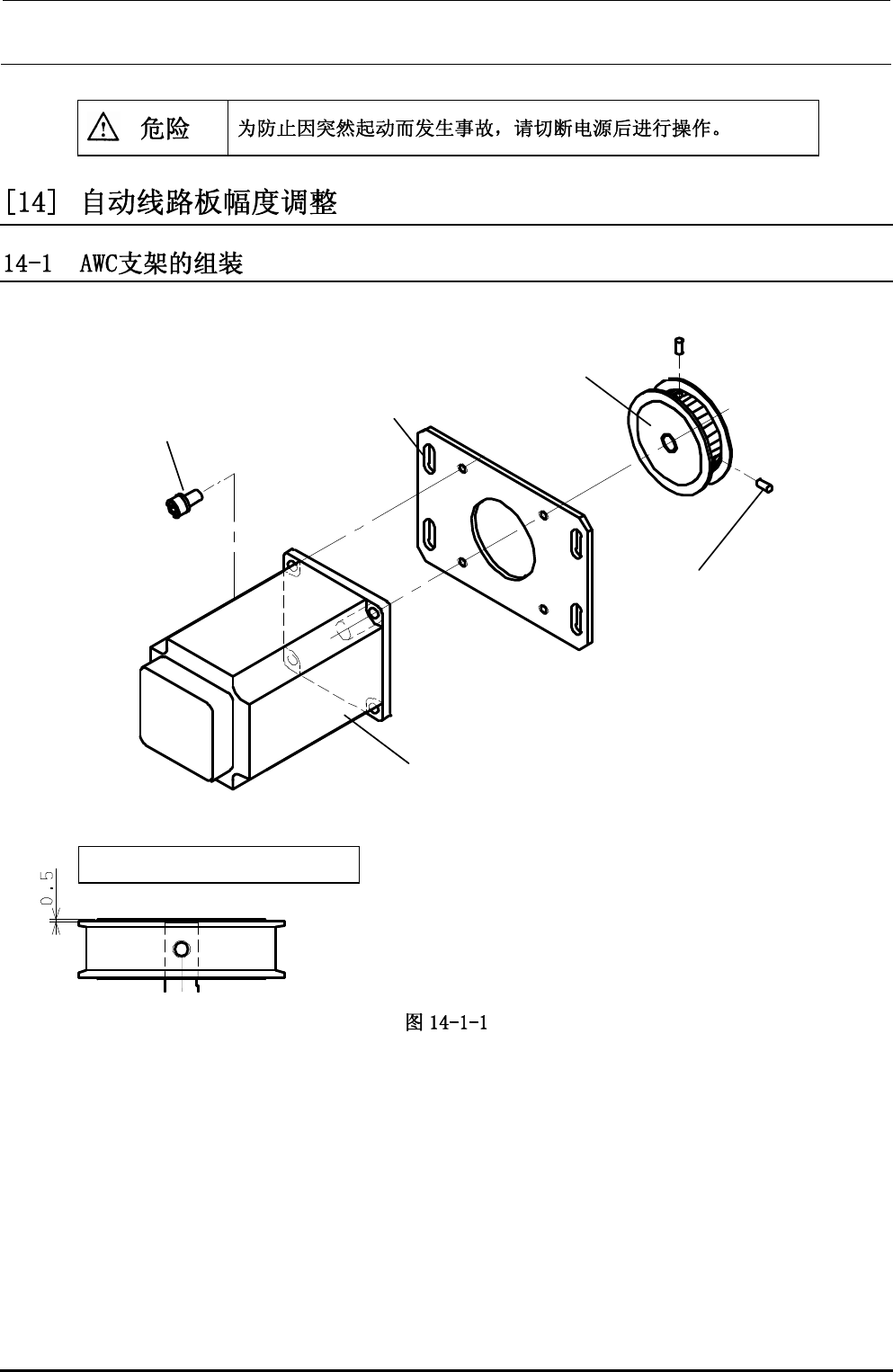

组装 AWC 电动机皮带轮时，使 AWC 电动机的轴凹于端面 0.5mm。
组装时，不依照传送基准，流动方向，而是按照同一组装方向进行。
L172E421000
AWC 电动机支架
E94347290A0
AWC 电动机
E4855729000
AWC 电动机皮带轮
SL6041042TN
电动机紧固螺栓×4
SM8040602TP
组合螺钉×2
电动机的轴凹于端面 0.5mm
维修调整要领书
14-2
Rev1.0
以面前为基准时
以内侧为基准时

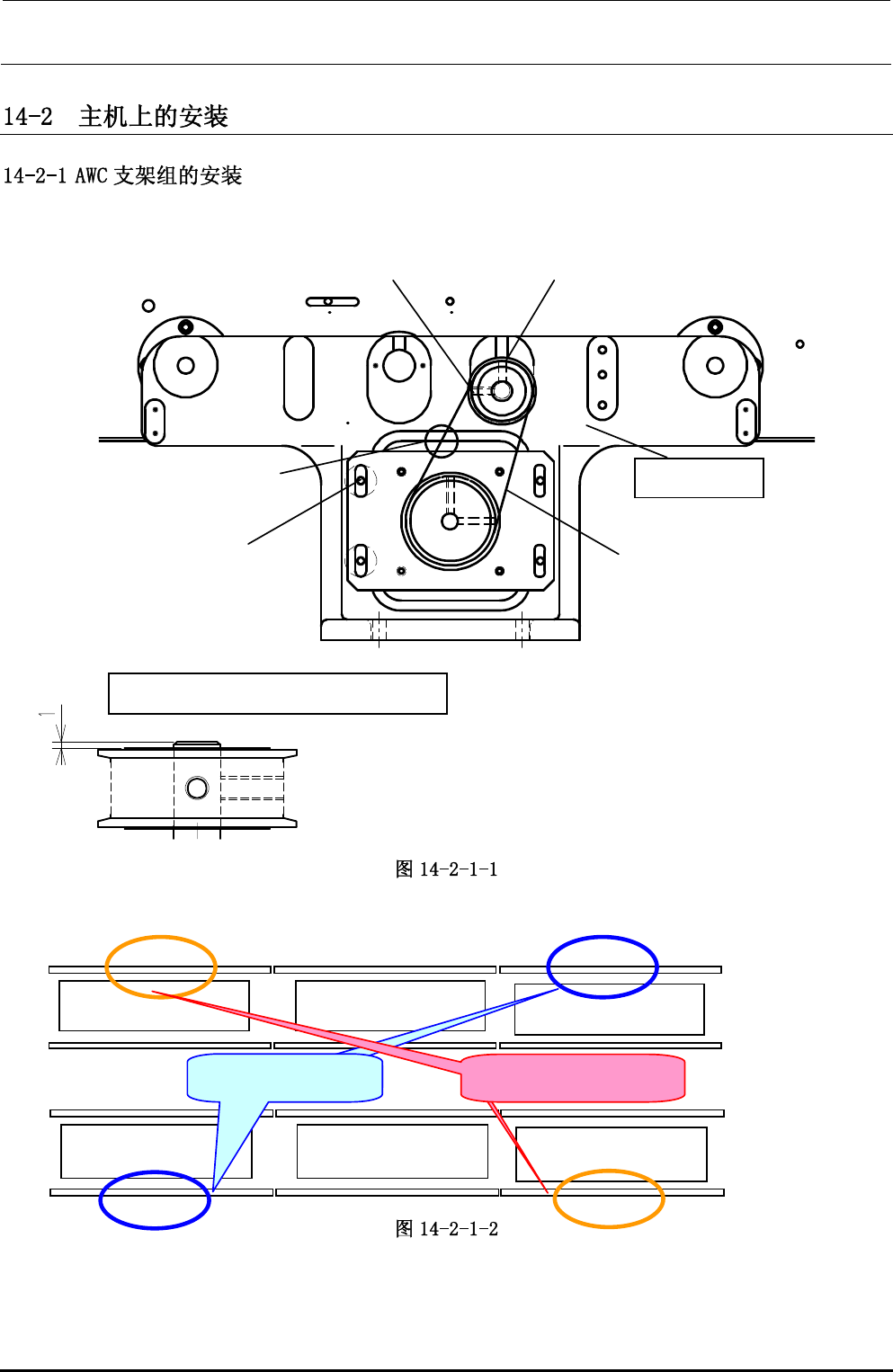

组装 AWC 轴皮带轮时，使 IN/OUT 球螺杆端面比皮带轮凸出 1.0mm。
组装时，不依照传送基准，流动方向，而是按照同一组装方法进行。
IN/OUT 球螺杆的轴凸出 1.0mm
E4561729000
AWC 轴皮带轮
L173E721000
AWC 电动机皮带
SL6051492TN
支架紧固螺栓×4
SM8040602TP
组合螺钉×2
皮带张力测量部位
基准导轨 RR
基准导轨
IN/OUTBUFFER IN/OUTBUFFERCENTERBUFFER
从动导轨
IN/OUTBUFFER IN/OUTBUFFERCENTERBUFFER
从动导轨
基准导轨
セ ン サ
取 付
け
传感器的安装位置
セ
AWC 电动机的安装位置
