维修调整要领书 14-2 Rev1.0 以面前为基准时 以内侧为基准时 组装 AWC 轴皮带 轮时，使 IN/OUT 球螺杆端面比皮带 轮凸出 1.0mm 。 组装时，不依照传送基准，流动方 向，而是按照同一组装方法 进行。 IN/OUT 球螺杆的轴凸出 1. 0m m E4561729000 AWC 轴皮带轮 L173E721000 AWC 电动机皮带 SL6051492TN 支架紧固…
维修调整要领书
14-1
Rev1.0
组装 AWC 电动机皮带轮时，使 AWC 电动机的轴凹于端面 0.5mm。
组装时，不依照传送基准，流动方向，而是按照同一组装方向进行。
L172E421000
AWC 电动机支架
E94347290A0
AWC 电动机
E4855729000
AWC 电动机皮带轮
SL6041042TN
电动机紧固螺栓×4
SM8040602TP
组合螺钉×2
电动机的轴凹于端面 0.5mm
维修调整要领书
14-2
Rev1.0
以面前为基准时
以内侧为基准时
组装 AWC 轴皮带轮时，使 IN/OUT 球螺杆端面比皮带轮凸出 1.0mm。
组装时，不依照传送基准，流动方向，而是按照同一组装方法进行。
IN/OUT 球螺杆的轴凸出 1.0mm
E4561729000
AWC 轴皮带轮
L173E721000
AWC 电动机皮带
SL6051492TN
支架紧固螺栓×4
SM8040602TP
组合螺钉×2
皮带张力测量部位
基准导轨 RR
基准导轨
IN/OUTBUFFER IN/OUTBUFFERCENTERBUFFER
从动导轨
IN/OUTBUFFER IN/OUTBUFFERCENTERBUFFER
从动导轨
基准导轨
セ ン サ
取 付
け
传感器的安装位置
セ
AWC 电动机的安装位置

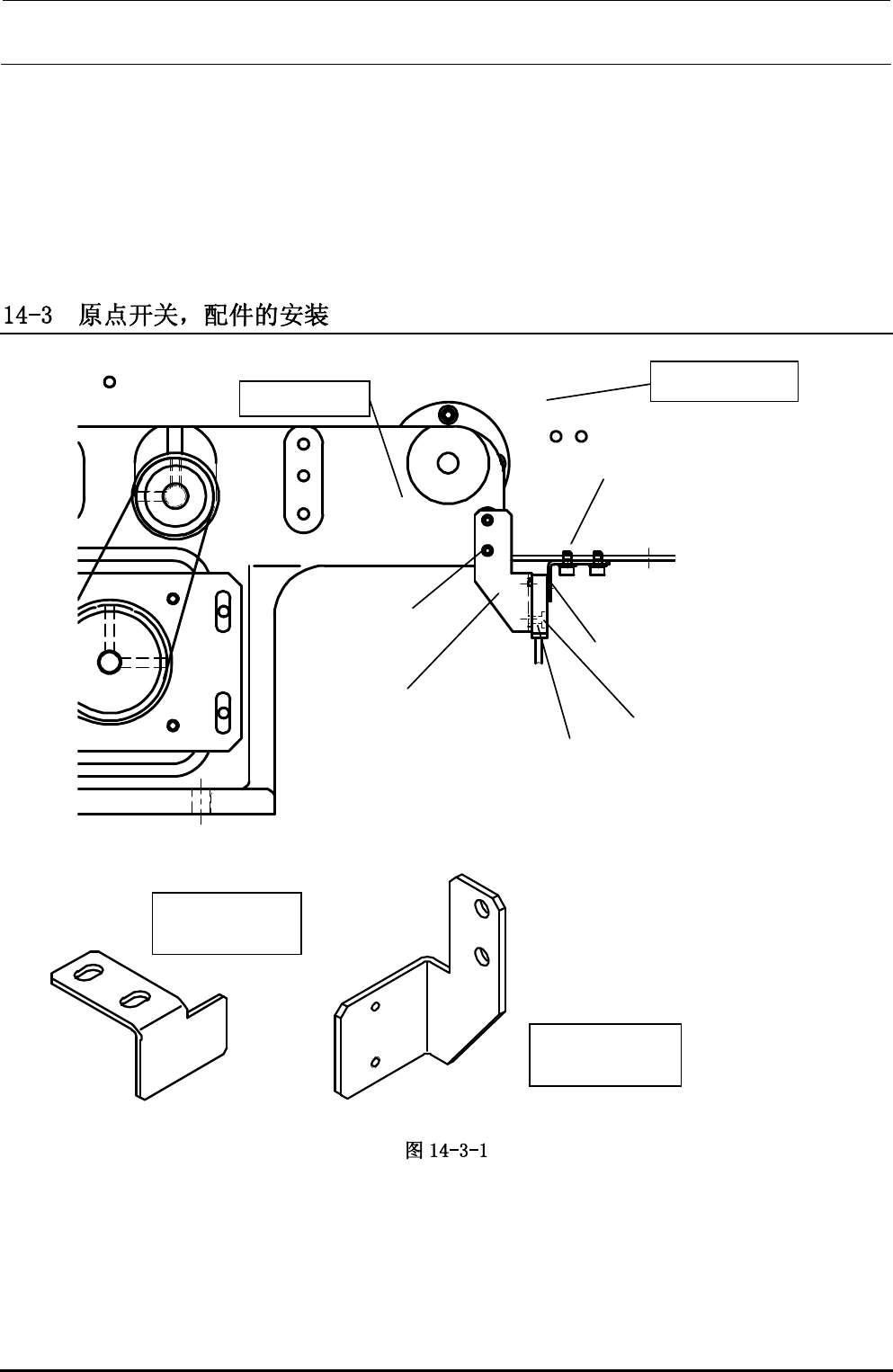

维修调整要领书
14-3
Rev1.0
用 UNITTA 公司制的皮带张力计测量皮带的张力。
设定值 WEIGHT 002.5
WIDTH 009.0
SPAN 0075
进行调整使皮带张力为 45N±5N。
调整传感器与配件的间隙，使之为 1mm。
调整配件的位置，使线路板幅度为 361mm 时传感器变为 ON。
※ AWCOP 配件安装后，使其在导轨幅度的最大←→最小之间移动，确认与空气管等没有干扰。
E4801729000
AWC 传感器支架
E2156725000
AWC 传感器配件
SL6030692TN
支架紧固螺栓×2
SL6030692TN
配件紧固螺栓×2
导轨竖板 RR
E4801729000
AWC 传感器支架
L813E1210A0
AWCS 附近传感器 ASM
E2156725000
AWC 传感器配件
导轨金属板 RR
SM4860601SC
SENSORFIXBOLT
