维修调整要领书 14-3 Rev1.0 用 UNITTA 公司制的 皮带张力计测量皮带的张力。 设定值 WEIGHT 002.5 WIDTH 009 .0 SPAN 0075 进行调整使皮带张力为 45N±5N。 调整传感器与配件的间隙，使之为 1mm。 调整配件的位置，使线路板幅度为 361m m 时传感器变为 ON 。 ※ AWCOP 配件安装后，使其在导轨幅度的最大←→ 最小之间移…
维修调整要领书
14-2
Rev1.0
以面前为基准时
以内侧为基准时
组装 AWC 轴皮带轮时，使 IN/OUT 球螺杆端面比皮带轮凸出 1.0mm。
组装时，不依照传送基准，流动方向，而是按照同一组装方法进行。
IN/OUT 球螺杆的轴凸出 1.0mm
E4561729000
AWC 轴皮带轮
L173E721000
AWC 电动机皮带
SL6051492TN
支架紧固螺栓×4
SM8040602TP
组合螺钉×2
皮带张力测量部位
基准导轨 RR
基准导轨
IN/OUTBUFFER IN/OUTBUFFERCENTERBUFFER
从动导轨
IN/OUTBUFFER IN/OUTBUFFERCENTERBUFFER
从动导轨
基准导轨
セ ン サ
取 付
け
传感器的安装位置
セ
AWC 电动机的安装位置
维修调整要领书
14-3
Rev1.0
用 UNITTA 公司制的皮带张力计测量皮带的张力。
设定值 WEIGHT 002.5
WIDTH 009.0
SPAN 0075
进行调整使皮带张力为 45N±5N。
调整传感器与配件的间隙，使之为 1mm。
调整配件的位置，使线路板幅度为 361mm 时传感器变为 ON。
※ AWCOP 配件安装后，使其在导轨幅度的最大←→最小之间移动，确认与空气管等没有干扰。
E4801729000
AWC 传感器支架
E2156725000
AWC 传感器配件
SL6030692TN
支架紧固螺栓×2
SL6030692TN
配件紧固螺栓×2
导轨竖板 RR
E4801729000
AWC 传感器支架
L813E1210A0
AWCS 附近传感器 ASM
E2156725000
AWC 传感器配件
导轨金属板 RR
SM4860601SC
SENSORFIXBOLT
维修调整要领书
14-4
Rev1.0

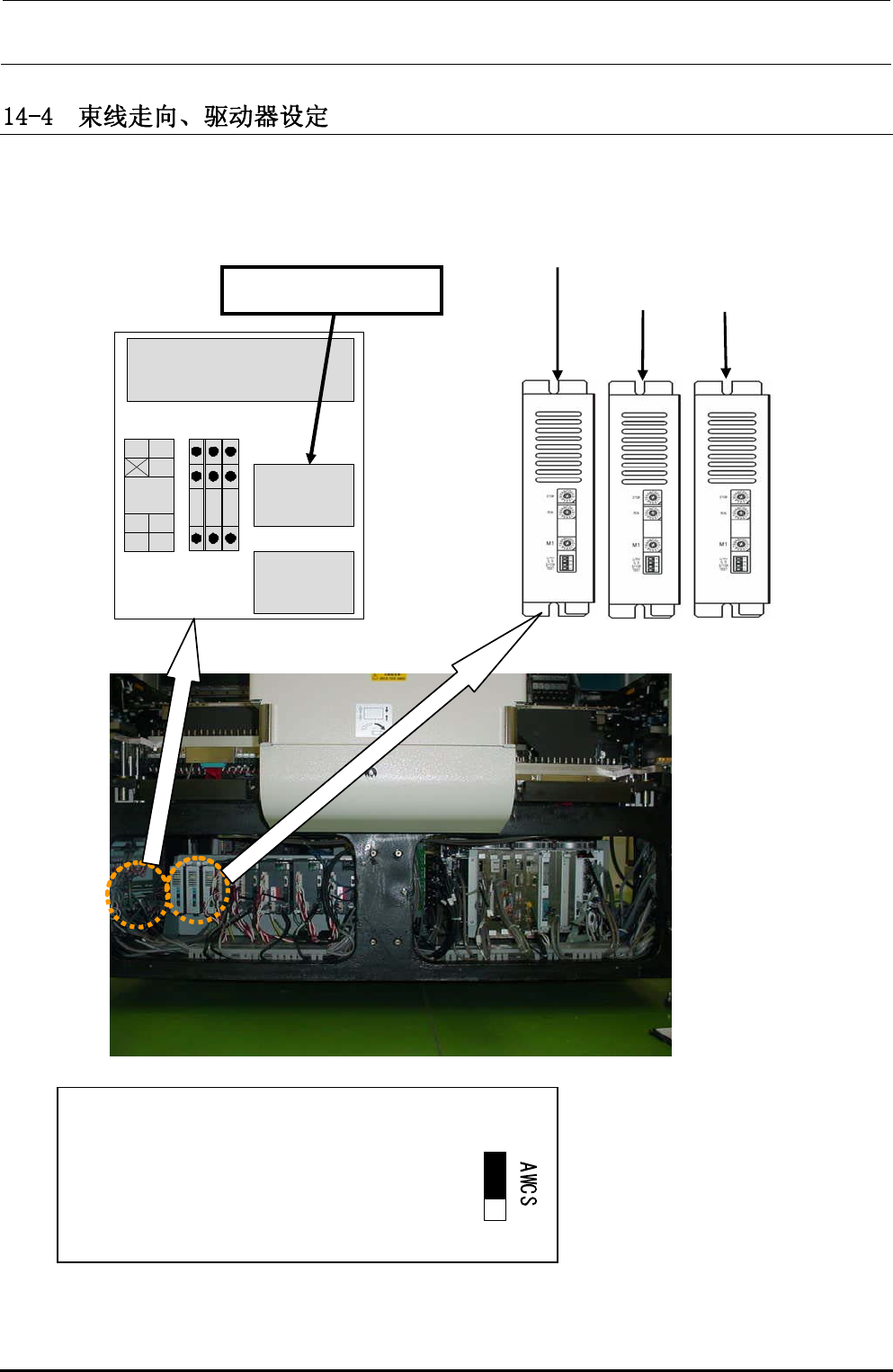

束线的走向、驱动器设定如下所示。
驱动器的设定请参照保养调整要领书第 13-7 章。
AWCS（有此选项时追加）
AWCC
STBL
×
○
W5
3
1
TB1
TB2
TB3
CENTMOTOR
DRIVER
SSR1
1 2 3
4
3
51
2
AWCS 有此选项时追加
位置中继线路板
• W5 的跨接按右图设定。
