维修调整要领书
15-1
Rev1.0
如下图所示，在 ATC 底座上用 SL6040892TN 带垫片内六角螺钉固定着 FPIASM。
卸下带垫片内六角螺钉。
ATC 底座
FPIASM
SL6040892TN
维修调整要领书
15-2
Rev1.0
L2401F221000FPI盖U
E6033729000FPI 绝缘座
M3×3接线螺钉
M3×4 带垫片螺钉
FPI 支架
滑子
FPILED线路板组
间隔套管A
配线固定部
配线固定部
M4×6 埋头螺丝
FPI盖B
FPILEDCABLEASM 的连接器

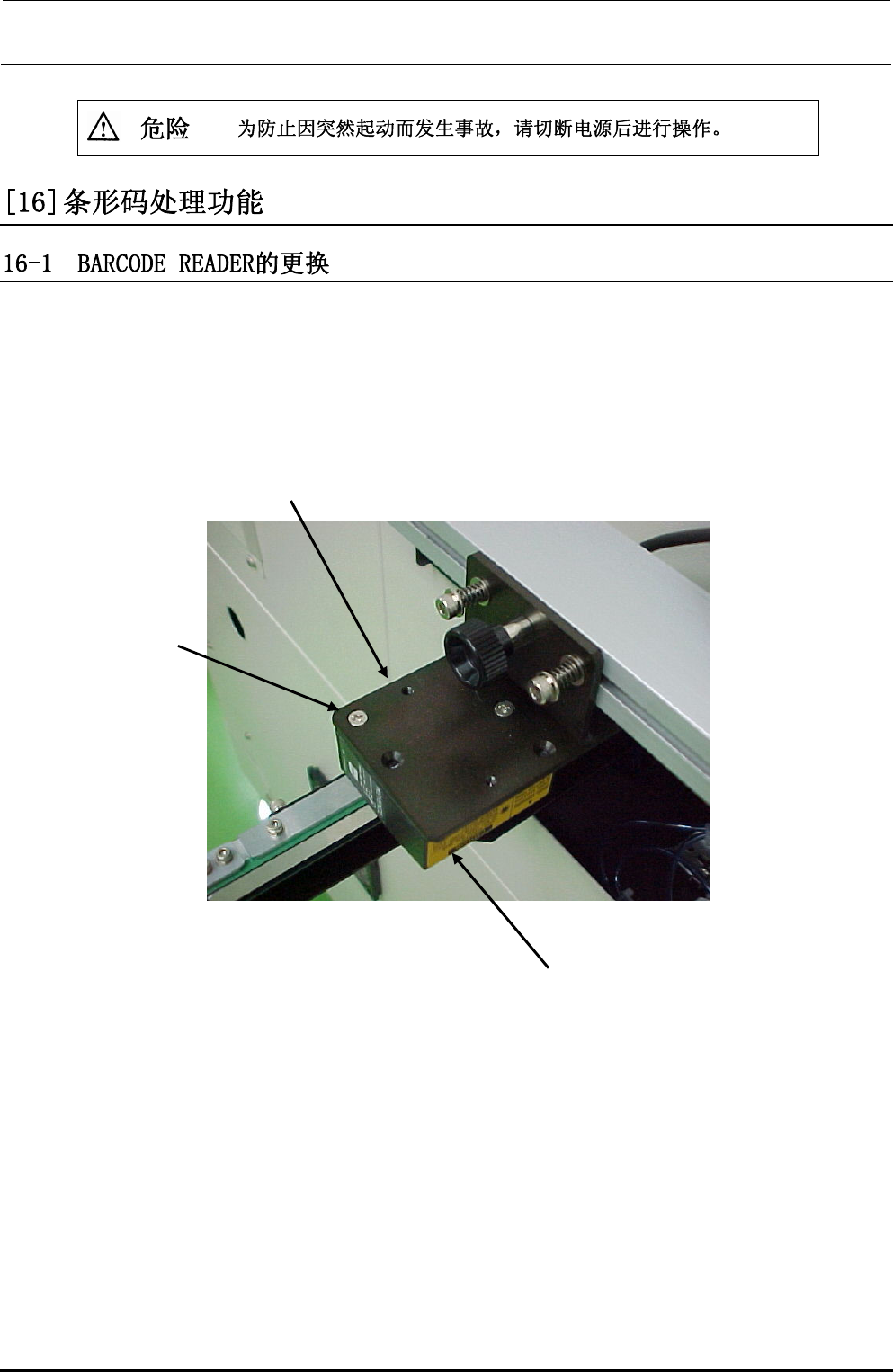

维修调整要领书
16-1
Rev1.0
1）拆下埋头螺钉③（2 个），卸下装在旋转板①上的 BARCODEREADER②。
2）来自 BARCODEREADER 的线束也拆下。
3）用埋头螺钉③装上更换的 BARCODEREADER，要注意其朝向。
4）与原来相同地绕拉线束。
①
②
③
