维修调整要领书  16-1 Rev1.0  1） 拆下埋头螺钉③（2 个），卸下装在旋转板①上的 BARCOD EREADER②。 2） 来自 BARCODEREADER 的线束也拆下。 3） 用埋头螺钉③装上更换的 BARCOD EREADER，要注意其朝向。  4） 与原来相同地绕拉线束。 ① ② ③

维修调整要领书



15-2



Rev1.0



L2401F221000FPI盖U

E6033729000FPI 绝缘座

M3×3接线螺钉

M3×4 带垫片螺钉

FPI 支架

滑子

FPILED线路板组

间隔套管A

配线固定部

M4×6 埋头螺丝

FPI盖B



FPILEDCABLEASM 的连接器



维修调整要领书



16-1

Rev1.0



1）拆下埋头螺钉③（2 个），卸下装在旋转板①上的 BARCODEREADER②。

2）来自 BARCODEREADER 的线束也拆下。

3）用埋头螺钉③装上更换的 BARCODEREADER，要注意其朝向。

4）与原来相同地绕拉线束。

①

②

③

维修调整要领书



16-2

Rev1.0

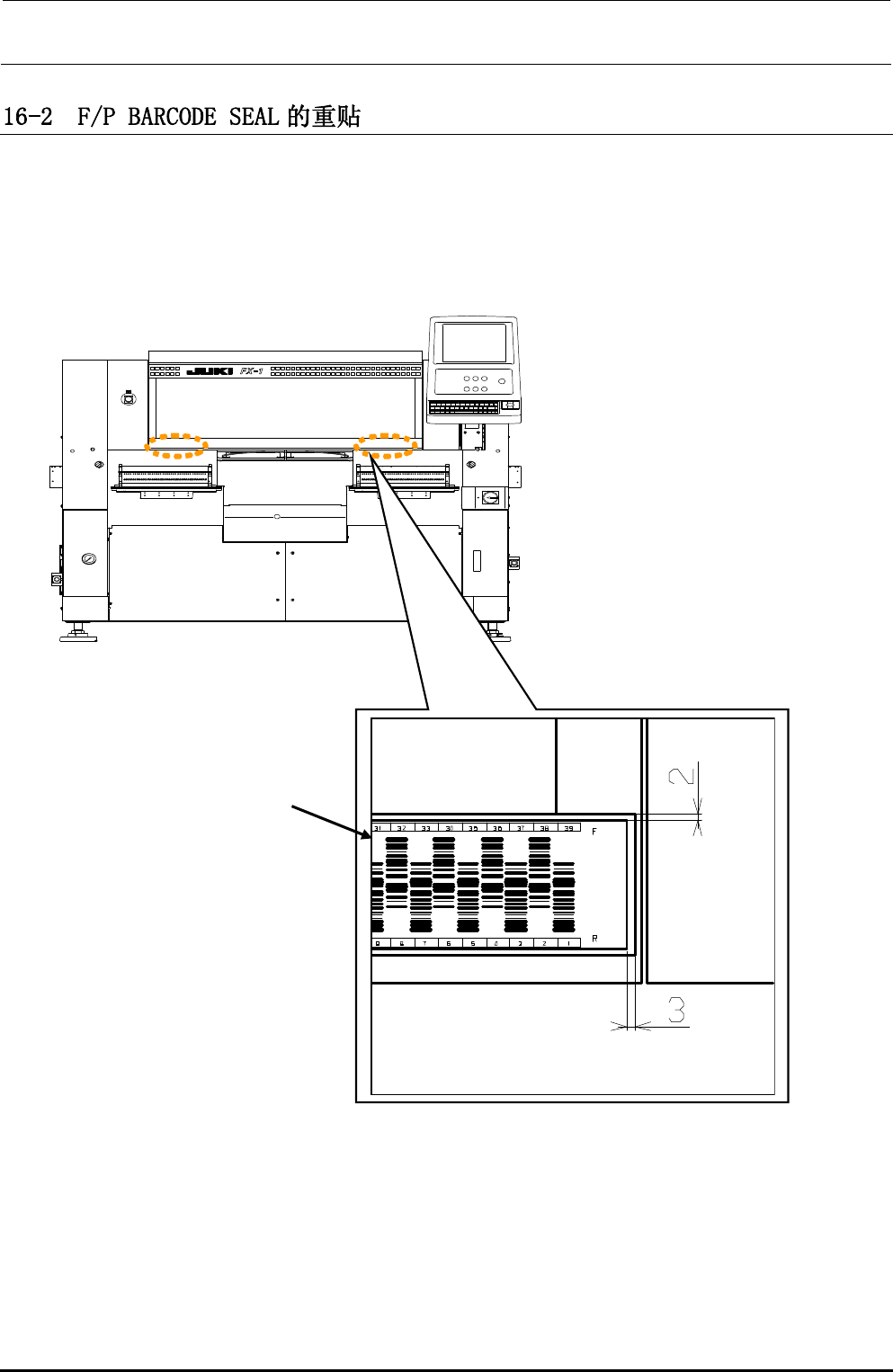

1）把贴在安全护罩手轮部分的 F/PBARCODESEAL①剥下。

2）将剥下的面用酒精擦清、脱脂。

3）把 F/PBARCODESEAL①贴在下图所示的尺寸位置上。（前后左右相同）

①
