FX-2_2C维修手册- - 第215页

维修调整要领书  17-2 1） 请利用手动控制确认识别镀锡印 刷补偿贴片位置照明和 OCC 的照明已 点亮。 2） 请进行 MS 参数中的“OCC 光量调整 ”。   ① 焊锡照明 选项时,请调整标准电流 值,使(焊锡照明)的 LGET 的输出结果 AVE_LVL =210±2 ｡   ② 请将求得 的标准电流值 代入下式，再将算出的值储存到标 准电流值。 计算式：（（标准电流值×3＋偏差 电流值）×2－1…

100%1 / 219
维修调整要领书
17-1
Rev1.0

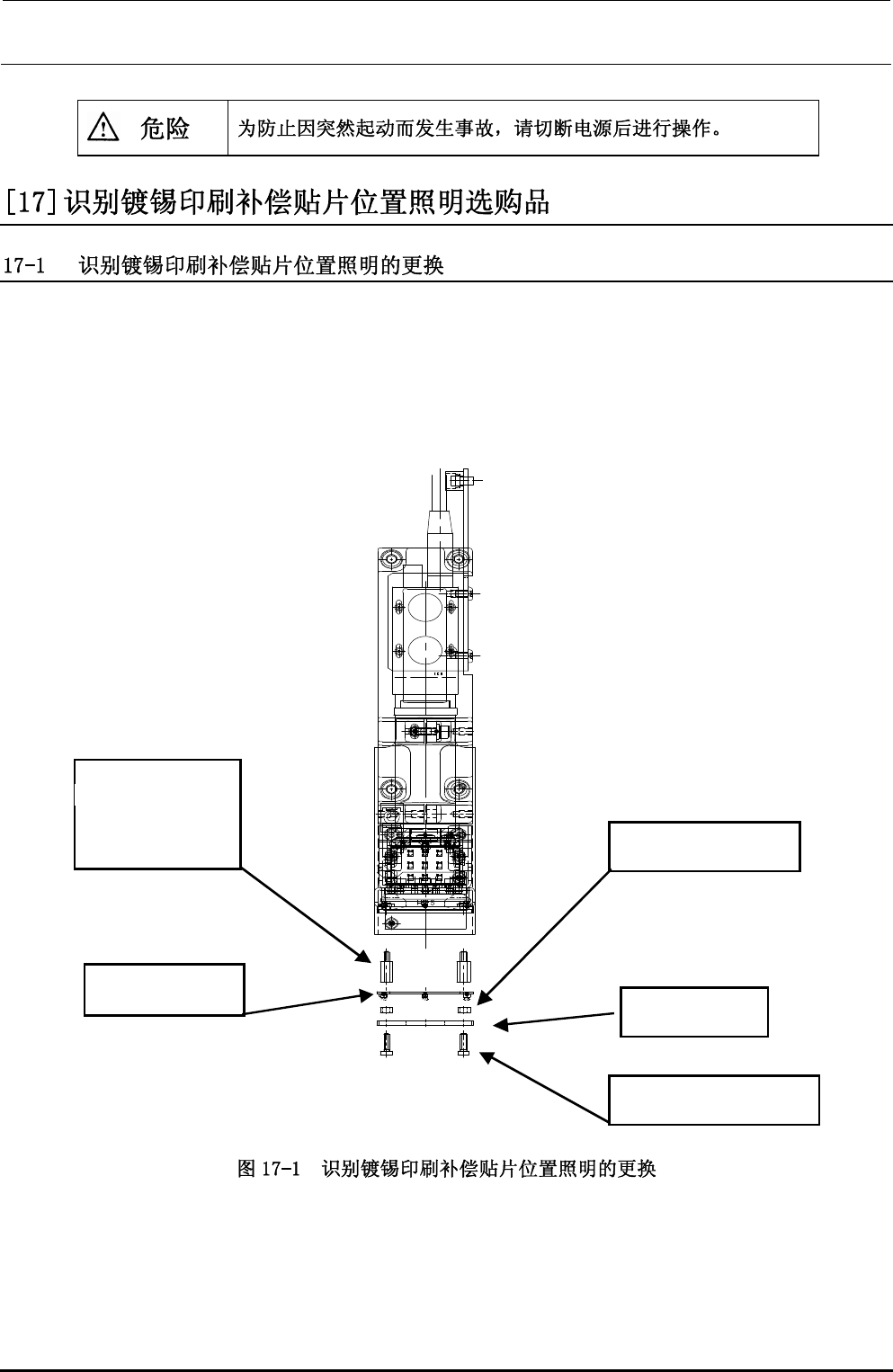

1）请取下低头螺钉，拆下基板间隔垫片、PRISMBASE、OCC 角度照明基板。
2）安装时请按相反顺序进行。
3）更换了识别镀锡印刷补偿贴片位置照明后，请进行识别镀锡印刷补偿贴片位置照明和 OCC 照明的
调整。（参照 4-7更换后的重新调整一览表）
HX00335000G
基板スペーサ：4個
40001982
OCC角度照明基板
SL6030892TN
セムスCapM3×8
↓
HX00354000D
基板スタッド：4個
40032433
低頭ねじM3×10：4個
40014043
PRISMBASE
有头带垫片螺钉 M3×8
基板柱状螺栓：4 个
OCC 角度照明基板
基板间隔垫片：4 个
低头螺钉 M3×10：4 个
维修调整要领书
17-2
1）请利用手动控制确认识别镀锡印刷补偿贴片位置照明和 OCC 的照明已点亮。
2）请进行 MS 参数中的“OCC 光量调整”。
①焊锡照明选项时,请调整标准电流值,使(焊锡照明)的 LGET 的输出结果 AVE_LVL=210±2
｡

②请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：（（标准电流值×3＋偏差电流值）×2－128）÷3＝储存值
（注）偏差电流值应为 128。
※ 调整焊锡照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
Rev1.0
维修调整要领书
18-1
Rev1.0
货号 品名 用途 图 备考
40046647 夹具吸嘴 LNC 激光偏差
KE2070/80 共用
E3622721000 CAL 部件 A 贴装投偏差
KE2010/20/30/40
KE730/740/750/760 共用
E2106998000 摄 像 机 调 整 夹
具
OCC 摄像机偏差 KE2010/20/30/40
KE700 系列共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2010/20/30/40
共用
40008108 ATC
偏差部
6 组
ATC 偏差
（组装位置）
对应零件高度 6mm
40035256 ATCHEIGHT
JIG
ATC 偏差
（组装高度）
40001346
吸嘴装配
５０８
激光偏差
贴装头偏差
ATC 偏差等
E62607050A0A 主供料器组
吸附基准位置
偏差
ＴＦ间隔位置调整用相同
PH0400122C0 平行销（8 根） 粘贴磁性膜 标准部件
L191E021000 玻璃尺 变换校正
