维修调整要领书 18-1 Rev1.0 货号 品名 用途 图 备考 40046647 夹具吸嘴 LNC 激光偏差 KE2070/80 共用 E362272 1000 CA L 部件 A 贴装投偏差 KE2010/20/30 /40 KE730/740/75 0/760 共用 E210699 8000 摄 像 机 调 整 夹 具 OCC 摄像机偏差 KE2010/20/30 /40 KE700 系列共用 E21…
维修调整要领书
17-2

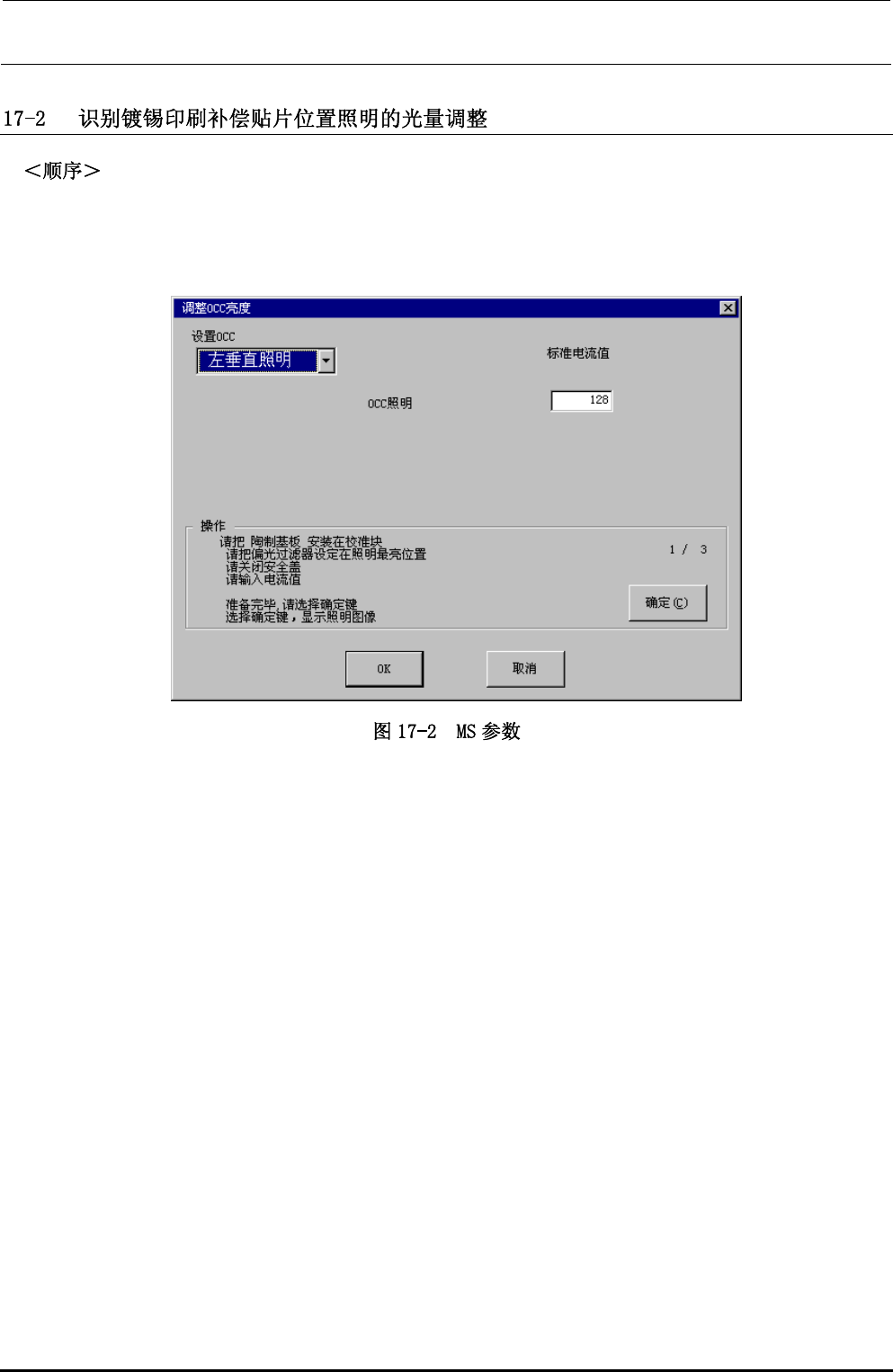

1）请利用手动控制确认识别镀锡印刷补偿贴片位置照明和 OCC 的照明已点亮。
2）请进行 MS 参数中的“OCC 光量调整”。
①焊锡照明选项时,请调整标准电流值,使(焊锡照明)的 LGET 的输出结果 AVE_LVL=210±2
｡
②请将求得的标准电流值代入下式，再将算出的值储存到标准电流值。
计算式：（（标准电流值×3＋偏差电流值）×2－128）÷3＝储存值
（注）偏差电流值应为 128。
※ 调整焊锡照明时所使用的治具，与标准的角度照明、垂直照明时使用的治具相同。
Rev1.0
维修调整要领书
18-1
Rev1.0
货号 品名 用途 图 备考
40046647 夹具吸嘴 LNC 激光偏差
KE2070/80 共用
E3622721000 CAL 部件 A 贴装投偏差
KE2010/20/30/40
KE730/740/750/760 共用
E2106998000 摄 像 机 调 整 夹
具
OCC 摄像机偏差 KE2010/20/30/40
KE700 系列共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2010/20/30/40
共用
40008108 ATC
偏差部
6 组
ATC 偏差
（组装位置）
对应零件高度 6mm
40035256 ATCHEIGHT
JIG
ATC 偏差
（组装高度）
40001346
吸嘴装配
５０８
激光偏差
贴装头偏差
ATC 偏差等
E62607050A0A 主供料器组
吸附基准位置
偏差
ＴＦ间隔位置调整用相同
PH0400122C0 平行销（8 根） 粘贴磁性膜 标准部件
L191E021000 玻璃尺 变换校正
维修调整要领书
18-2
货号 品名 用途 图 备考
40024457 钩销 用于调整张力
40077145 高度调整治具 用于安装调整 YA
滚珠螺杆
40077146 横 方 向 调 整 治
具
用于安装调整 YA
滚珠螺杆
40073350 MSC 清除夹具 磁标尺探测器 t0.15
0.15 贴装头调整用
40008106 MSC 清除夹具 磁标尺探测器
贴装头调整用
t0.25、t0.35、t0.45
使用。
3 块一组
※t0.45 不
40075695 露点校验器组 主管路过滤器
安装判定
