维修调整要领书 2-4 Rev1.0 更换了Ｚ马达之后，需要进行 Z 轴高度有关、激光有关的 ＭＳ参数。（输 入项目请参照 2-8 项。） 1） 从中继电路板上拆下马达线束。 2） 实行到 2-1 的第 2）步 ，连同托架一起拆下切 换电磁阀。 3） 先松开 Z 马达皮带轮的止动螺钉① 。 4） 拆下马达的安装螺钉②（3 颗）， 拔出皮带轮同时卸下马达。 5） 装配请按相反的步骤进行。 6） 请按…
维修调整要领书
2-3
Rev1.0
6）为使贴装头不掉下来，请在拆带垫片内六角螺钉（6 枚）时按住贴装头。
7）请从 XM 基座上拔出贴装头侧的 2 根平行销，慢慢地向身前方向拆下。
8）安装请按照相反的顺序进行。
9）贴装头更换后，需再次输入 MS 参数。输入项目请参照 2-9 项。
带垫片内六角螺钉
维修调整要领书
2-4
Rev1.0
更换了Ｚ马达之后，需要进行 Z 轴高度有关、激光有关的ＭＳ参数。（输入项目请参照 2-8 项。）
1）从中继电路板上拆下马达线束。
2）实行到 2-1 的第 2）步，连同托架一起拆下切换电磁阀。
3）先松开 Z 马达皮带轮的止动螺钉①。
4）拆下马达的安装螺钉②（3 颗），拔出皮带轮同时卸下马达。
5）装配请按相反的步骤进行。

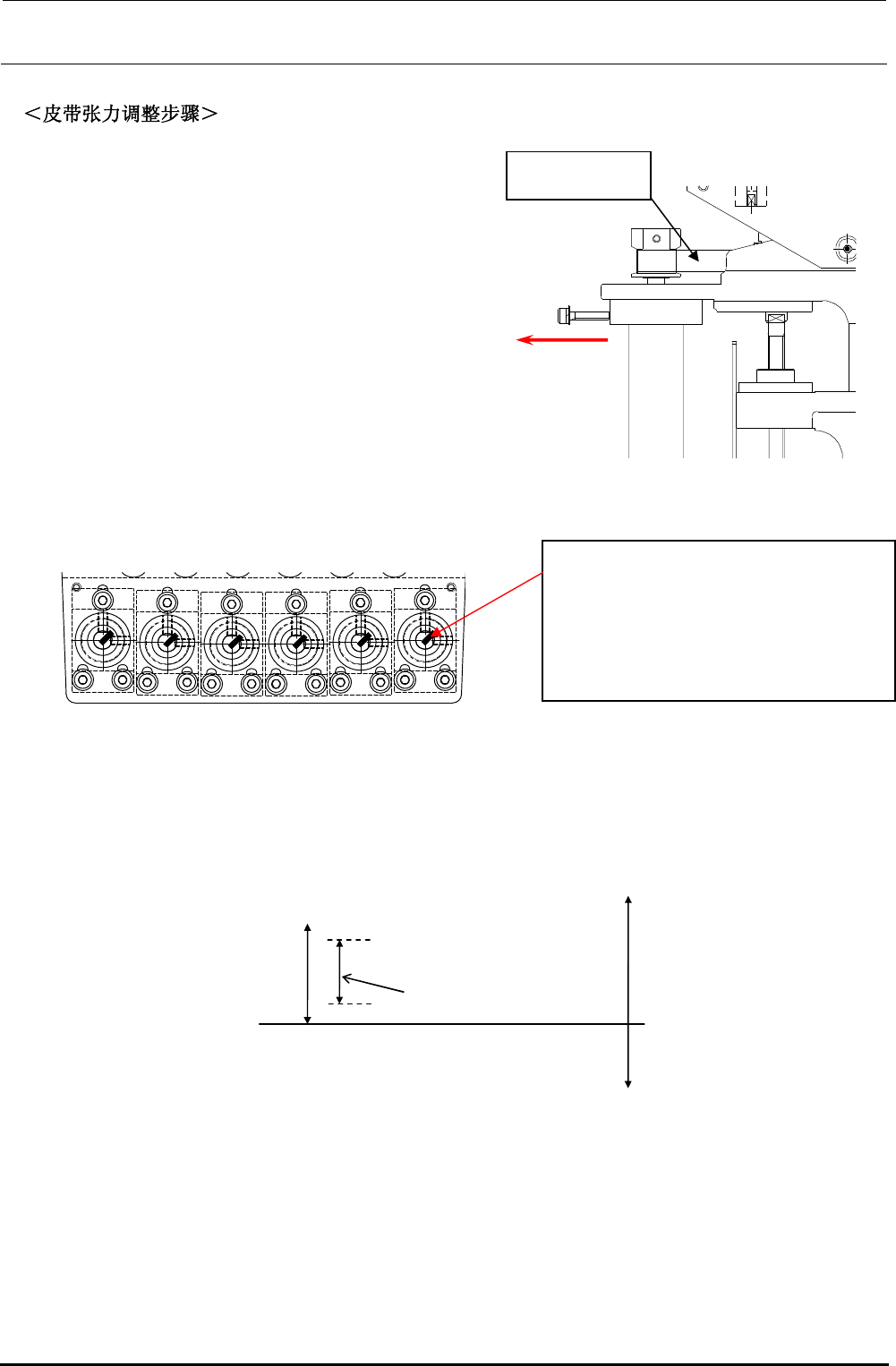

6）请按以下步骤调整皮带张力。
②
①
维修调整要领书
2-5
Rev1.0
① 把螺丝插到Ｚ马达的螺丝孔，朝箭头方向用杆张
力 21.6Ｎ（2.2kgf）的拉力，用安装螺丝固定。
张力计设置值（用于确认）
Weight:0.9g/mWidth:8.0mmSpan:45mm
合适张力10.5±1N
※ 在 Z 马达安装螺丝（3 个）上涂上锁定漆 242 后，
拧紧固定，转矩为 2.3Nm。
※ 固定 Z 马达皮带轮的固定螺丝时，应注意 Z 马达
轴的平部和皮带轮固定螺丝的方向。固定螺丝的紧固转矩为 0.5Nm。
② 组装后，请获取 MS 参数的电路板上面高度。
如这一值不在 1～5mm 之间，请将链轮对 Z 轴电动机轴旋转 180 度后固定之，从新取得 MS 参数，
确认电路板上面高度处于 1～5mm 之间。
同步皮带 Z
拉
在将 Z 轴抬到最上面的状态下，如果按
左图所示，在轴标记为 2 点钟方向的位
置或者轴的 D 形切面为图示的位置时将
Z 马达皮带轮固定，即达到 2）项的条件。
（Z 轴球螺丝转动
1 圈的行程）:6mm
Z 传感器 OFF 区域
1～5mm稳定区域
Z 传感器 ON 区域
