维修调整要领书
2-11
Rev1.0

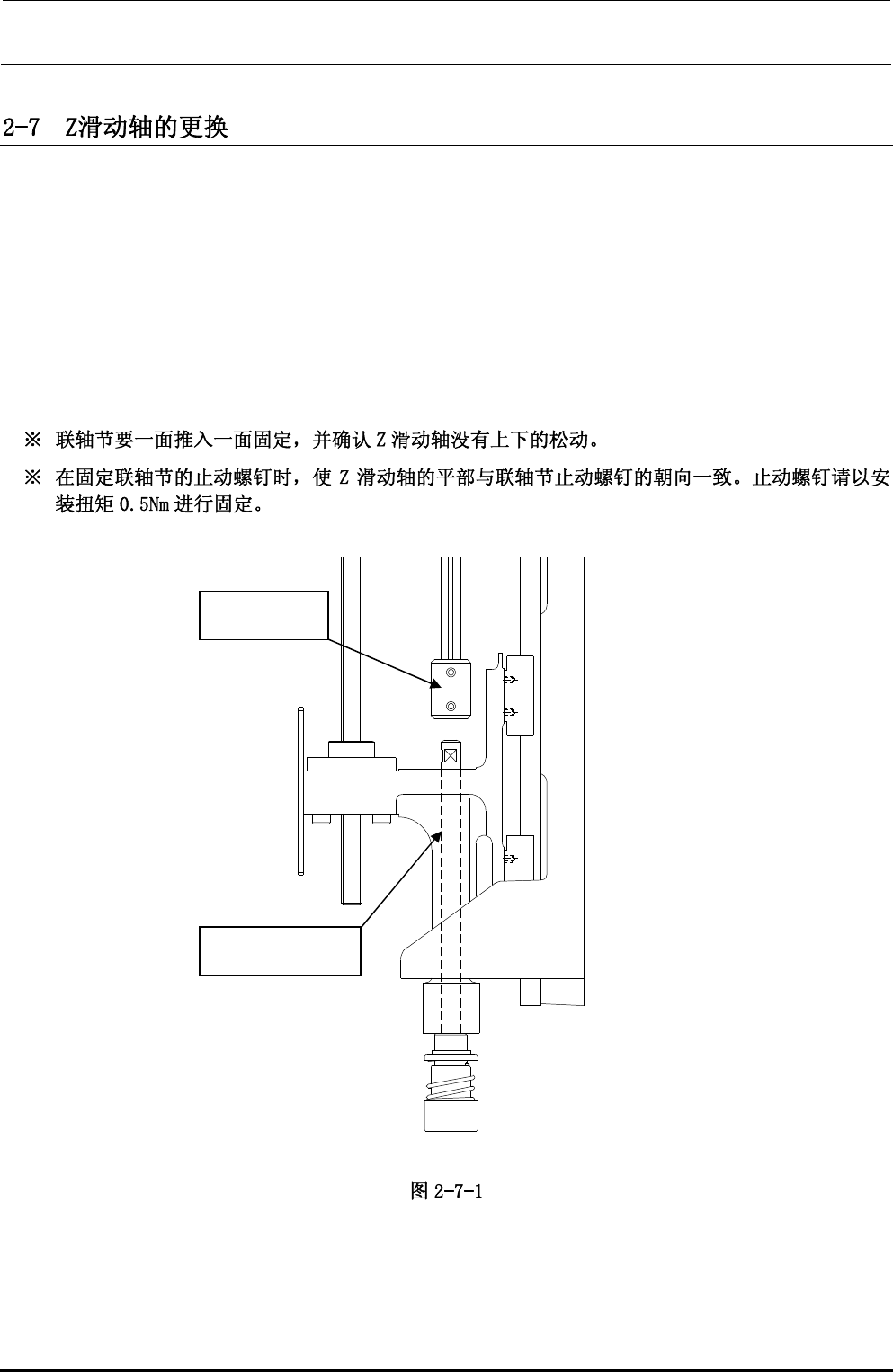

当更换了 Z 滑动轴时，需要调整 θ 轴的原点、Z 轴的原点并且重新输入 Z 轴高度方面以及激光相关的
MS 参数。
（输入项目请参照 2-8 项。）
1）取下联轴节下侧的止动螺钉。
2）从 Z 滑动轴托架上拆下 Z 滑动轴。
3）安装请按相反的步骤进行。
Z 滑动轴
联轴节
维修调整要领书
2-12
激光偏差 贴装头偏差 贴装综合偏差
贴装头组件 ○ ○ ○
Z马达 ○
θ马达 ○
Z传感器 ○
LNC60 ○ ○ ○
贴装头提升气缸
同步皮带Z ○
同步皮带θ ○
Z滑动轴 ○ ○ ○
ＭＳ参数请从左边按顺序输入。
更换贴装头装置组、Z 马达、同步皮带 Z 后进行激光偏差输入时，请将激光偏差的电路板上面高度值
置为 0 之后重新取得。如果仍是更换前的偏差值，有些情况下可能不能正确取得偏差或不能自动取得。
Rev1.0
维修调整要领书
3-1
Rev1.0
降低主体的原压力，进行更换。
1）先拆下①带垫片内六角螺钉（×４），再拆下贴装头护罩。
2）先拆下②带垫片内六角螺钉（×2）、扎线、空气软管，再拆卸电磁阀主体。
3）先拆卸③圆头螺钉（×2），再拆卸各电磁阀。（注意不要弄丢电磁阀背面的垫圈）
4）装配请按相反的步骤进行。
5）更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
贴装头护罩
真空破坏用电磁阀
紧固扭矩：
0.15±0.02N·m
①带垫片内六角螺钉（×4）
③圆头螺钉（×2）
真空发生用电磁阀
