维修调整要领书
3-7
Rev1.0

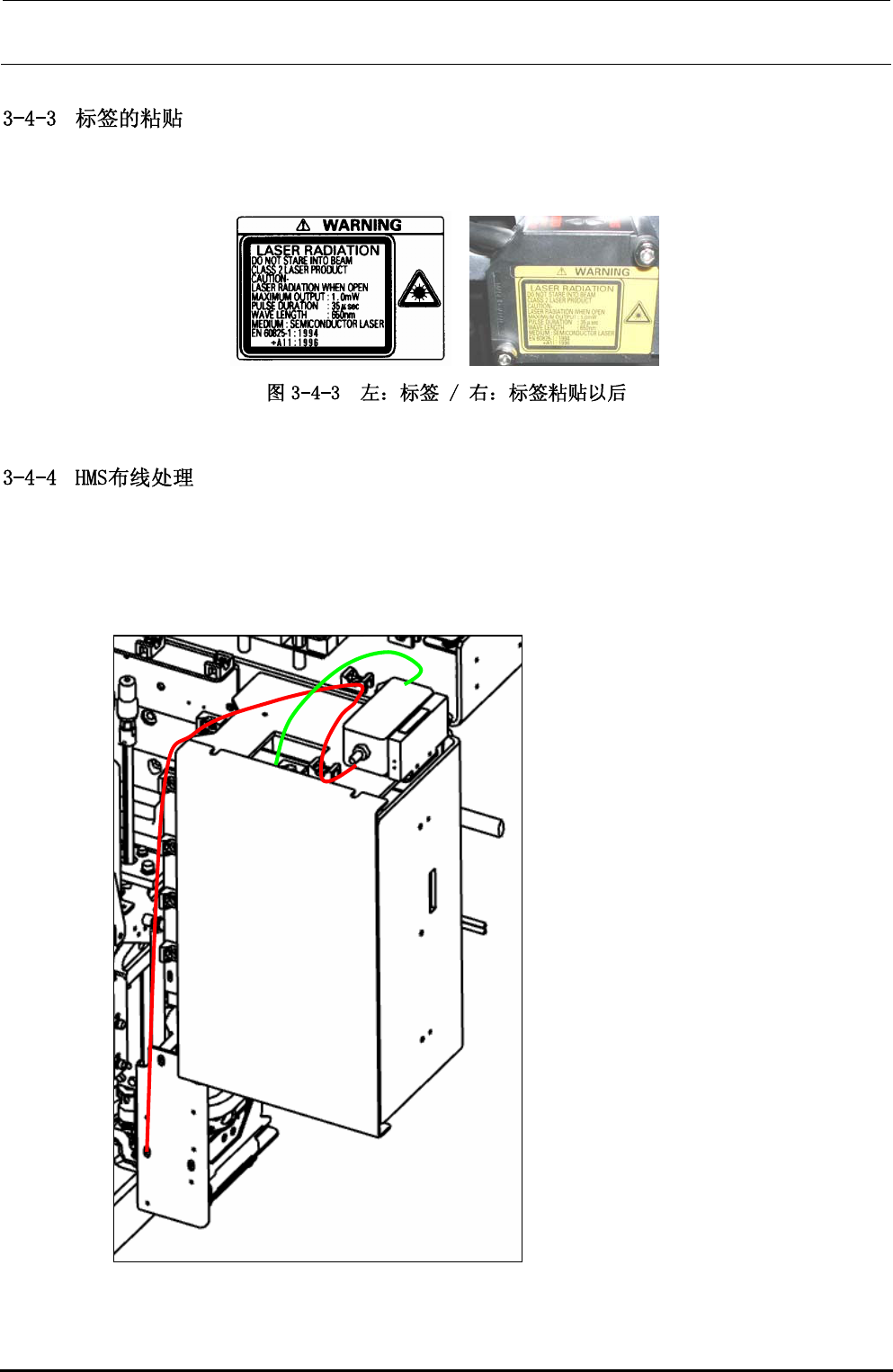

在标签的粘贴部位脱脂后，贴上标签。
来自 HMS 贴装头的线束按下图所示绕行拉线，来自放大器的线束则与电路板的 CN12
连接。
将中继连接器固定于放大器旁边的固定座上，其他地方的也固定于固定座上。
（图示为右侧，反方向一侧也相同绕行拉线。）
※ 布置各处的缆线时不要让缆线过度受力。
维修调整要领书
3-8
Rev1.0
在 CAL 块上移动 HMS 传感器部件，使高度传感器底部与 CAL 块上面距离为 40±0.2mm，拧松 3 处带垫
片内六角螺钉后进行调整。此时，请确认 FAR 灯和 NEAR 灯都亮。调整后，拧紧 3 处的带垫片内六角螺
钉。
调整后，请输入 MS 参数的 HMS 偏差。输入请参照 MS 参数。
透镜指示灯 点灯状态
NEAR/FAR 两灯都亮：测定中心距离±1mm
NEAR 灯亮：测定范围内近距离
FAR 灯亮：测定范围内远距离
NEAR/FAR 两灯都不亮：测定范围外
FAR 灯
NEAR 灯
带垫片内
六角螺钉
CAL 块上面
维修调整要领书
3-9
1）拆下圆螺钉（×4），卸下贴装头主护罩。
2）拆下各种连接器，取下带垫片内六角螺钉（×4），拆下中继电路板托架部。
3）拆下通往电路板的各类线束，取下内六角螺钉（×6），拆下中继电路板托架部。
4）安装时请按相反顺序进行。
※ 贴装头主电路板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照“13-8 章贴装头装置”进行检查。
Rev1.0
中继电路板托架部
贴装头主电路板
贴装头主护罩
