维修调整要领书 5-10 Rev1.0 1） 从 WAIT 传感器放大器上拔下光纤。 拧松紧钉螺 钉，从受光侧拔下光线。 2） 从 WAIT 传感器块上取下受光侧光纤。 3） 从 WAIT 传感器支架上取下投光侧光纤。 4） 安装请按照 3）～1）的顺序进行。 5） 安装时，WAIT 传感器块的凸出量按下表所示进 行调整。 基准、流向 导轨板FL 导轨板FR 面前、左→右 内侧、右→左 WAIT传…
维修调整要领书
5-9
Rev1.0
传感器位置调整时，注意不要拉紧或放松 A 部，B 部的电缆线，调整完后用捆带固定。
② L828E8210A0 IN传感器组
③ L832E3210A0 OUT传感器组
④ SL4031291SC 螺钉
⑤ EA9500B0000 电缆线捆带
调整至能检测到传送路传感器上设置的黑色玻璃环氧树脂线路板（无光泽）。
把玻璃环氧树脂线路板（无光泽）放在传感器下面，先逆时针方向旋转传感器的灵敏度调整旋钮，然
后按顺时针方向慢慢旋转至能检测到指定线路板为止。
②
③
①
⑤
④
Ｂ
Ａ
②
①
④
⑤
③
Ａ
Ｂ
维修调整要领书
5-10
Rev1.0
1）从 WAIT 传感器放大器上拔下光纤。拧松紧钉螺
钉，从受光侧拔下光线。
2）从 WAIT 传感器块上取下受光侧光纤。
3）从 WAIT 传感器支架上取下投光侧光纤。
4）安装请按照 3）～1）的顺序进行。
5）安装时，WAIT 传感器块的凸出量按下表所示进
行调整。
基准、流向 导轨板FL 导轨板FR
面前、左→右
内侧、右→左
WAIT传感器
50mm
COUT2传感器
5mm
面前、右→左
内侧、左→右
COUT2传感器
5mm
WAIT传感器
50mm
6）并且，WAIT 传感器支架的凸出量请调整为 14mm
（到侧面的前端部分）。（B 尺寸）
7）光纤更换以后，根据[5-9-2-2 项放大器装置的安
装方法]进行放大器增益的调整。（参照 P5-11）
※ COUT2 传感器也按照上述的顺序进行更换。
待机传感器组 L828E9210A0
C-OUT2传感器组 L832E7210A0
维修调整要领书
5-11
Rev1.0

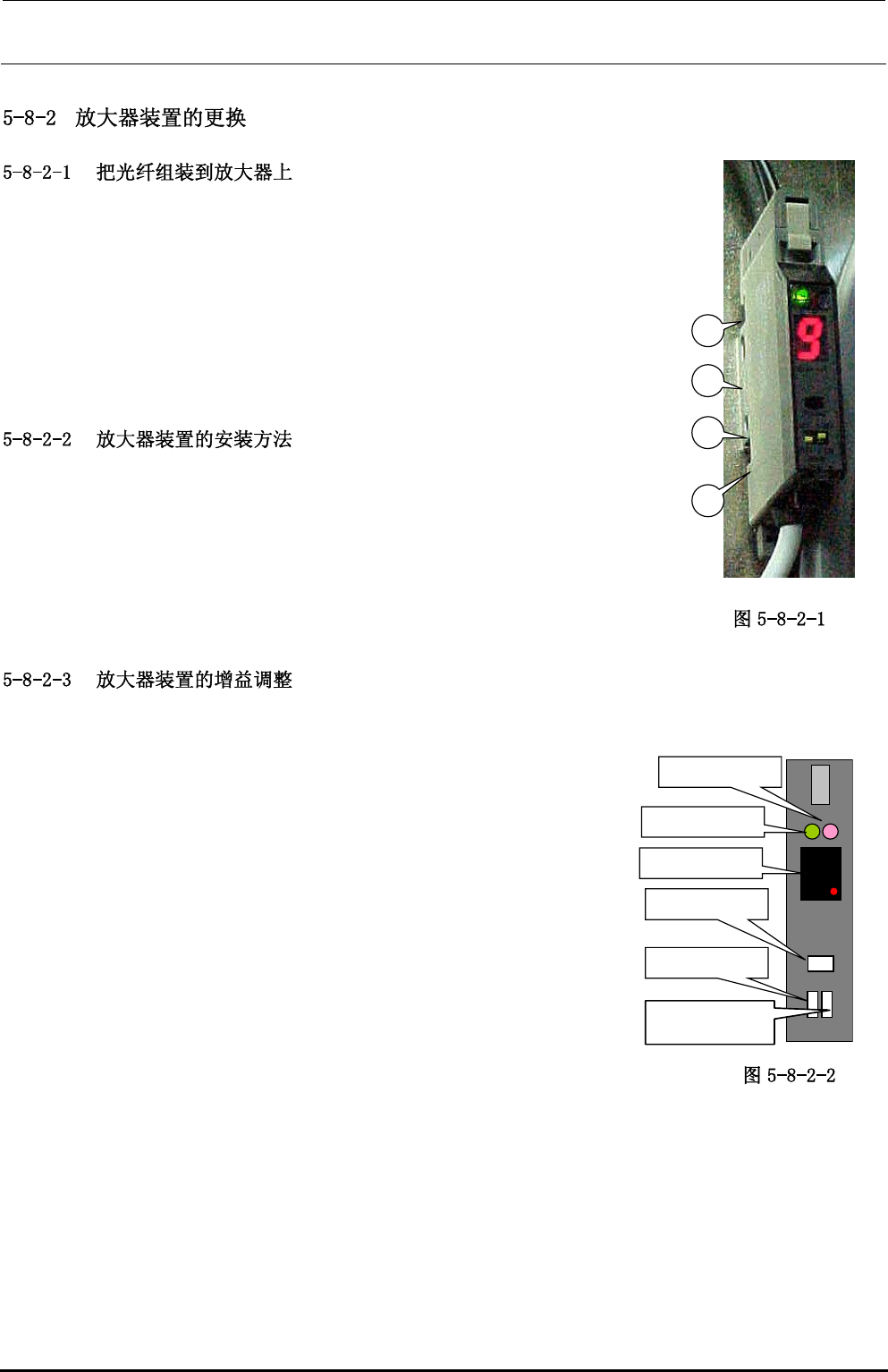

1）用一字形螺丝刀等轻轻抬起放大器装置上部的拨杆。
2）把光纤插入到放大器装置的里面，然后放开拨杆。
※ 安装时，请注意不要把投光侧，受光侧弄错。如果装错的话，会因检测
到外界杂光而使传感器产生误操作。
※ 光纤传感器的前端用传感器附带的剪刀切断，调节长度。
请使用专用安装支架（附属品）进行安装。
1）把专用安装支架③插入到放大器装置前部的槽①中。
2）按住放大器装置后部的槽②，完全插入。
3）拆卸时，在槽④中插入螺丝刀，一边往后拉，一边抬起就可以卸下。
更换后按照下面的顺序进行增益的调整。
1）请把 L-ON/D-ON 切换开关设置为 D-ON。
2) 请把放大器的模式切换开关设置为 SET。
放大器的 LED（发光二极管）显示为 1。红灯：不亮，绿灯：不亮
3）把线路板放到能被传感器检测到的位置，按调节按钮。
放大器的 LED 显示为 2。红灯：不亮，绿灯：闪烁（灵敏度不够时
红灯闪烁）
4）移开线路板使其不能被传感器检测到，按调节按钮。
如果增益调整成功，则数字就会被显示。这个数字表示检测出标记
的意思，通常显示 9。如果没有显示 9，则请重新调整增益。
5）把放大器的模式切换开关返回到 RUN 侧。
①
③
②
④
９
安全表示灯（緑）
動作表示灯（赤）
デジタル表示器
チューニングボタン
モード切替えＳＷ
L-ON/D-ON
切替えＳＷ
动作
指
示灯
(红)
安
全指
示灯
(绿)
数字显示器
调节
按
钮
模式
切
换开关
L-ON/D-ON
切换开关
