维修调整要领书 5-23 Rev1.0 1） 与 5-17.STBL 电动机更换一样， 请卸下支撑台。 2） 拧松紧固螺栓②，移动编码器组① ，放松同步皮带的张力并取下。 3） 卸下编码器附属的螺钉（紧钉螺钉 ③）和紧固螺栓④，取下编码器。 按照（3）～（1）的顺序进行组装。 请参照 5-17.STBL 电动机更换，调整支撑台的平面度。 更换后，请用 MS 参 数从新取得支撑台偏差。 …
维修调整要领书
5-22
Rev1.0

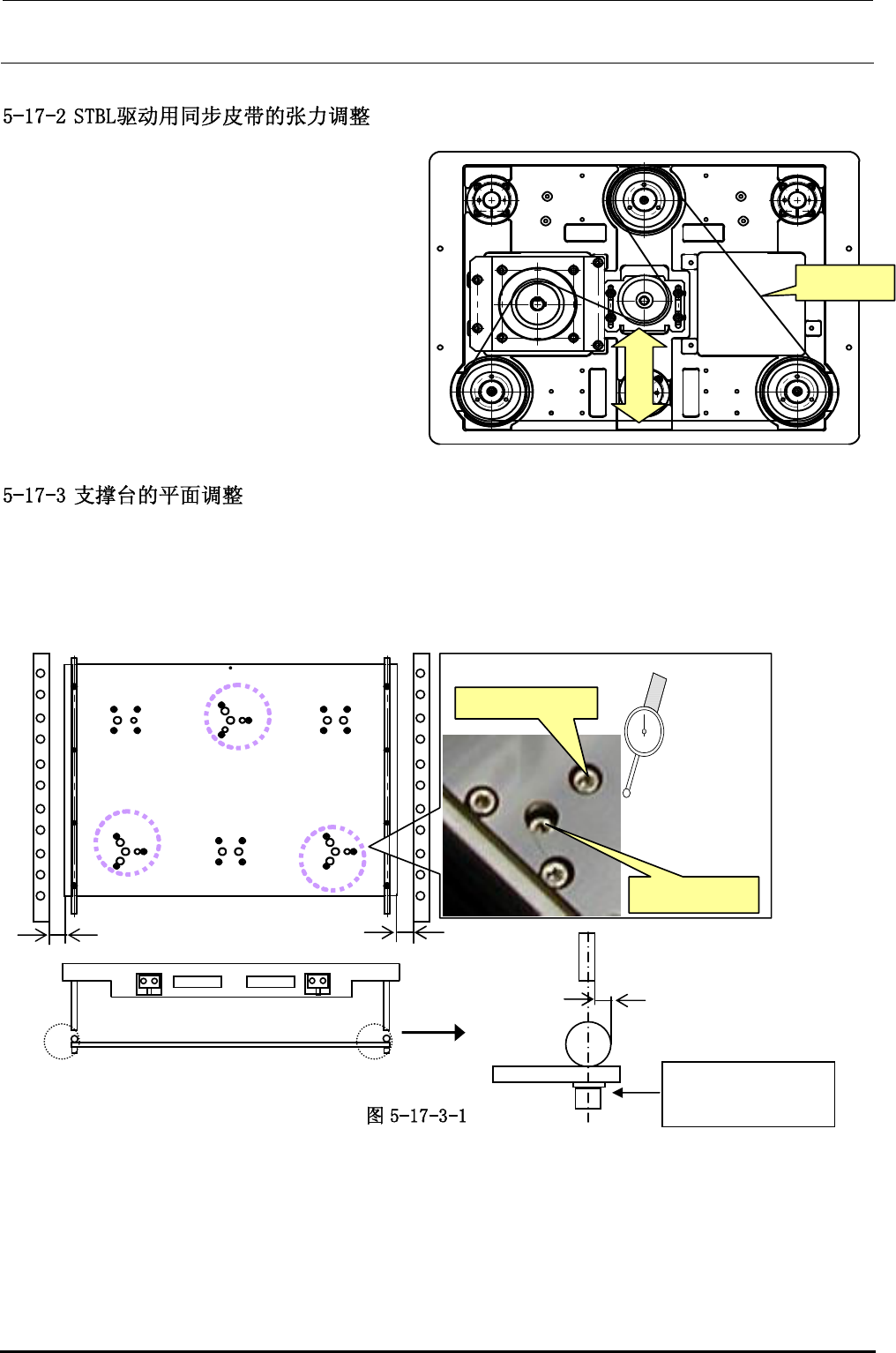

BU 驱动用同步皮带的张力调整是通过如下步
骤进行调整的。拧松编码器组的紧固螺栓，
按箭头方向移动，然后在 UNITTA 制的音波式
皮带张力计上输入所定的数值，在下图所定
的位置进行测量并调整张力使其位于规定
值。
45N±5N
Weight=002.5
Width=009.0
Span=247
在贴装头的 OCC 摄像头支架上安装游标卡尺，测量下图中圆形标记中央附近的值并进行调整，使其位
于规定值。（3 处）
拧松紧固螺栓，通过旋转中央的调节螺栓能改变支撑台的高度。以 3 个部位中最高的部位为基准（将
其固定好），把其他 2 个部位朝抬高的方向（螺栓旋紧的方向）调整。
〈规定调整值〉
· 支撑台的上面平面度0.02mm 以内
· 导轨导向器轴与侧梁的一致1mm±0.5mm 以内（A 尺寸）
· YA 直线导向器与侧梁的间隔12.5mm（a 尺寸）
注 1）如果调节螺栓松掉的话，有可能使球螺杆掉落，因此操作时请注意。
注 2）进行支撑台平面度调整应先用手动操作的方法把支撑台下降到-27mm 的位置。
弱
强
测量位置
紧固螺栓(3 处)
调节螺栓(中央)
a 尺寸
a 尺寸
松开侧梁止动螺栓
进行调整
A 尺寸
维修调整要领书
5-23
Rev1.0
1）与 5-17.STBL 电动机更换一样，请卸下支撑台。
2）拧松紧固螺栓②，移动编码器组①，放松同步皮带的张力并取下。
3）卸下编码器附属的螺钉（紧钉螺钉③）和紧固螺栓④，取下编码器。
按照（3）～（1）的顺序进行组装。
请参照 5-17.STBL 电动机更换，调整支撑台的平面度。
更换后，请用 MS 参数从新取得支撑台偏差。
维修调整要领书
5-24
Rev1.0
1）与 5-17.STBL电动机更换一样，请卸下支撑台。
2）拧松紧固螺栓②，移动编码器组①，请卸下同步皮带。
3）卸下固定螺钉③，卸下链轮④。
4）卸下固定螺钉⑤，卸下滚珠螺杆⑥。
照（4）～（1）的顺序进行组装。
请参照 5-17.STBL 电动机更换，调整支撑台的平面度。
更换后，请用 MS 参数从新取得支撑台偏差。
③
④
⑤
⑥
