RS-1_1R_1XL MC参数调整 - 第102页
机器控制参数 2- 95 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 VCS 种类 0 1 0 ： VCS (54mm 视野 ) 1 ： VCS (27mm 视野 ) 2 ： VCS (10mm 视野 ) 2 扫描方式 0 4 0 ： S- VCS mod e 1 1 ： S- VCS mode 2 2 ： S- VCS mode 3 3 ： S- VCS mode 4 4 ： S- VCS mode 5 3 扫描…
机器控制参数
2-94

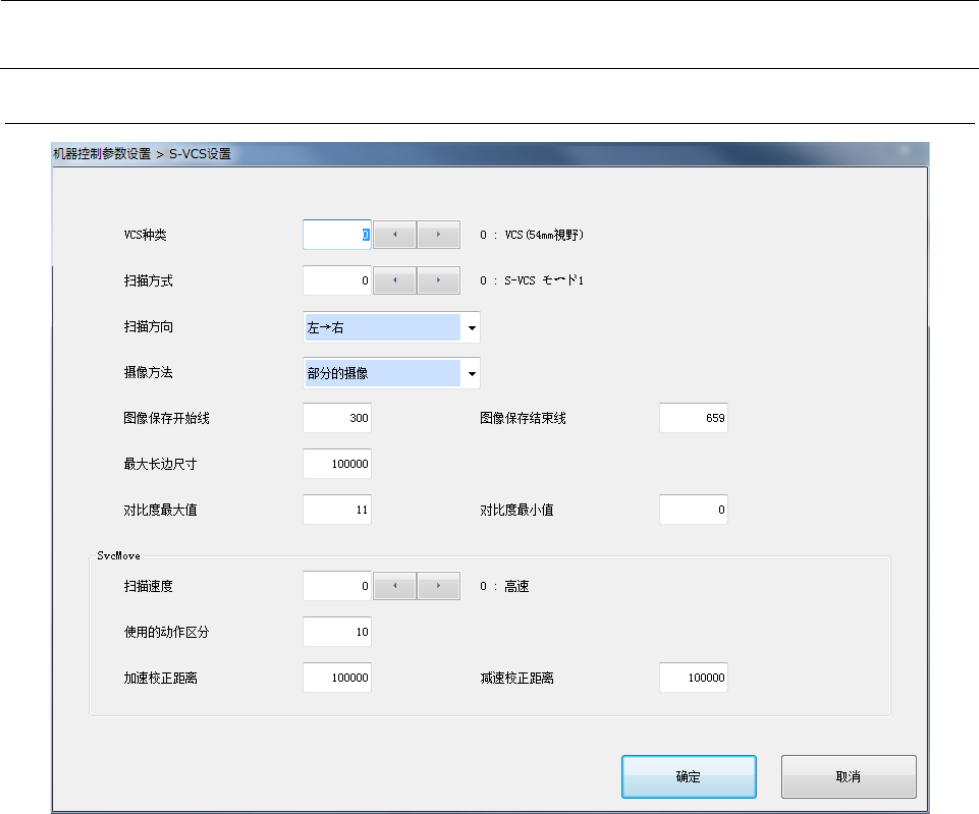

2-4-6 S-VCS设置
机器控制参数
2-95
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 VCS种类 0 1
0：VCS (54mm视野)
1：VCS (27mm视野)
2：VCS (10mm视野)
2 扫描方式 0 4 0：S-VCS mode 1
1：S-VCS mode 2
2：S-VCS mode 3
3：S-VCS mode 4
4：S-VCS mode 5
3 扫描方向 0：左→右
1：右→左
4 摄像方法
0：部分的摄像
1：全画面摄像
5 图像保存开始线 0 960
6 图像保存结束线 480 1920
7 最大长边尺寸 1/10000mm
8 对比度最大值 0 255
9 对比度最小值 0 255
10 SvcMove 扫描速度 0 4 0：高速
1：中速
2：低速
3～4：预备
11 使用的动作区分 10 14
12 加速校正距离
1/10000mm
13 减速校正距离
1/10000mm
