机器控制参数 2- 96 2-4- 7 共面检测 设置共面性 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 设置方向 0 3 0: 0 度 1: 90 度 2: 180 度 3: 270 度 2 扫描方向 0 3 0: Y+ 1: X- 2: Y- 3: X+ 3 轴加速距离 0.1 μ m 4 轴速度停稳距离 0.1 μ m 5 测量边界距离 0.1 μ m 6 最小引脚宽度 0.1 μ m 7 最小引脚长度 0.…

100%1 / 150
机器控制参数
2-95
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 VCS种类 0 1
0：VCS (54mm视野)
1：VCS (27mm视野)
2：VCS (10mm视野)
2 扫描方式 0 4 0：S-VCS mode 1
1：S-VCS mode 2
2：S-VCS mode 3
3：S-VCS mode 4
4：S-VCS mode 5
3 扫描方向 0：左→右
1：右→左
4 摄像方法
0：部分的摄像
1：全画面摄像
5 图像保存开始线 0 960
6 图像保存结束线 480 1920
7 最大长边尺寸 1/10000mm
8 对比度最大值 0 255
9 对比度最小值 0 255
10 SvcMove 扫描速度 0 4 0：高速
1：中速
2：低速
3～4：预备
11 使用的动作区分 10 14
12 加速校正距离
1/10000mm
13 减速校正距离
1/10000mm
机器控制参数
2-96
2-4-7 共面检测 设置共面性
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 设置方向 0 3
0: 0度
1: 90度
2: 180度
3: 270度
2 扫描方向 0 3
0: Y+
1: X-
2: Y-
3: X+
3 轴加速距离 0.1μm
4 轴速度停稳距离 0.1μm
5 测量边界距离 0.1μm
6 最小引脚宽度 0.1μm
7 最小引脚长度 0.1μm
8 最小引脚间距 0.1μm
9 最小球直径 0.1μm
10 最小球间距 0.1μm
11 X偏移量的有效范围(μm) μm
12 Y偏移量的有效范围(μm) μm
机器控制参数
2-97

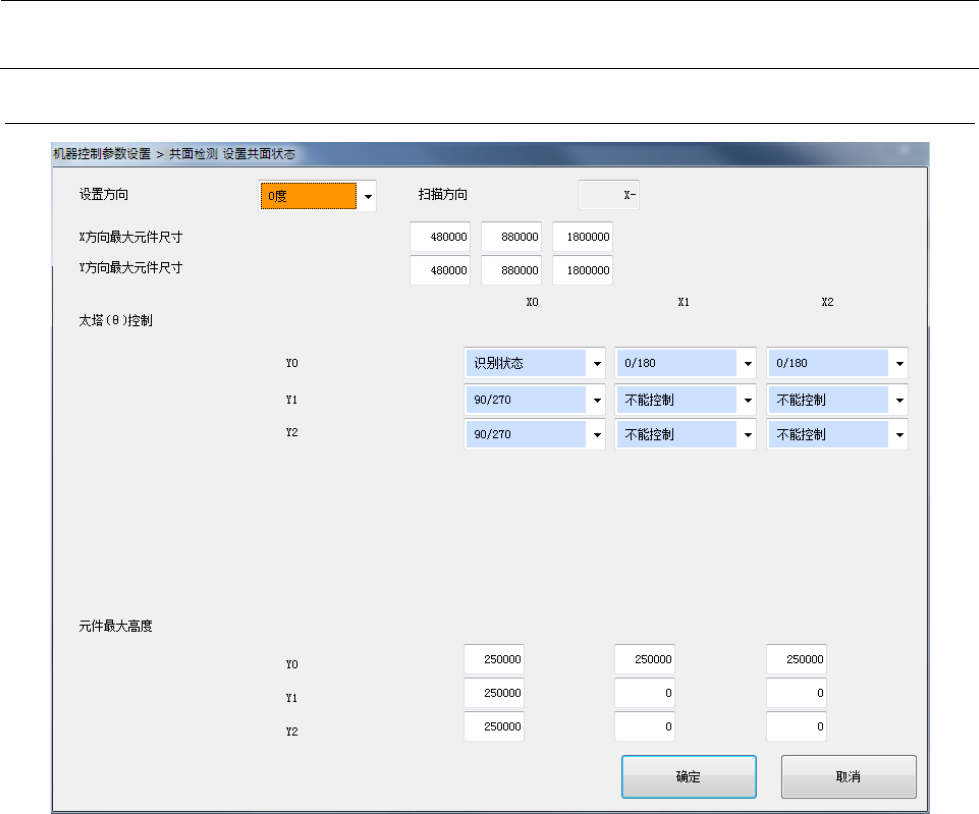

2-4-8 共面检测 设置共面状态
