机器控制参数 2- 116 2-4-2 0 每条 电路 BOC 标志的 优化阈值 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 相对于基板外形尺寸 X, 电路外形尺寸 X 所 占比例 (%) 0 100 % 2 相对于基板外形尺寸 X, BOC 标志间距所占 比例 (%) 0 100 % 3 相对于基板外形尺寸 X, BOC 标志间距所占 比例 ( 长基板 ) (%) 0 100 %
机器控制参数
2-115

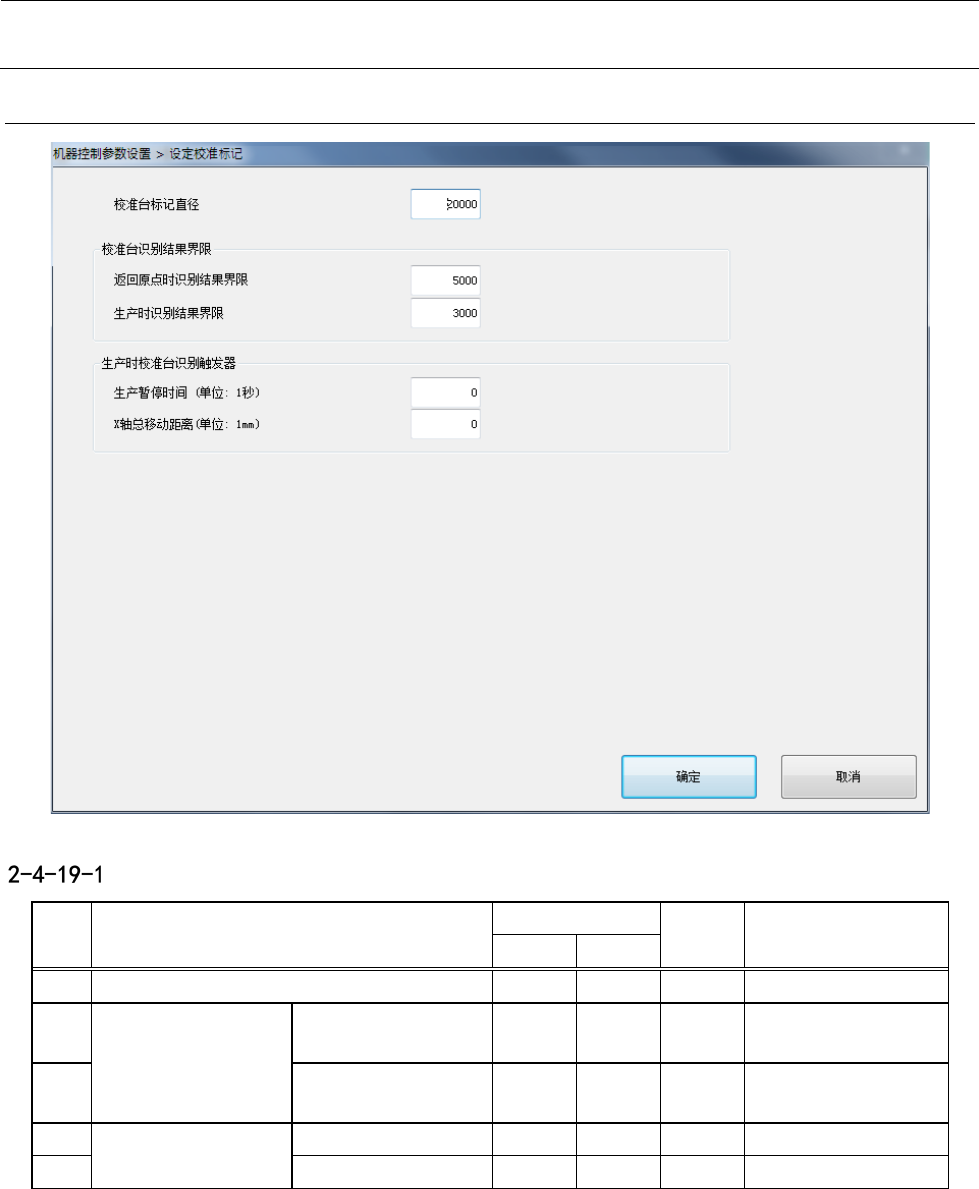

2-4-19 设定校准标记
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 校准台标记直经
2
校准台识别结果界
限
返回原点时识别结
果界限
3 生产时识别结果界
限
4
生产时校准台识别
触发器
生产暂停时间 1秒
5 X轴总移动距离 1mm
机器控制参数
2-116
2-4-20 每条电路BOC标志的优化阈值
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
相对于基板外形尺寸X,电路外形尺寸X所
占比例(%)
0 100 %
2 相对于基板外形尺寸X,BOC标志间距所占
比例(%)
0 100 %
3 相对于基板外形尺寸X,BOC标志间距所占
比例(长基板)(%)
0 100 %
机器控制参数
2-117
2-5 单元
2-5-1 ATC
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1 Z轴交换吸嘴高度保持时
间
归还吸嘴时（Wait A）
ms 默认：50
2 安装吸嘴时（Wait B）
ms 默认：30
3 吸嘴外壳碎裂对策 2段控
制速度的高度
归还吸嘴时
10
-4
mm 默认：80000
4 安装吸嘴时
10
-4
mm 默认：100000
5 从吸嘴高度到滑板高度之
间的偏移量
归还吸嘴时
10
-4
mm 默认：28000
6 安装吸嘴时
10
-4
mm 默认：28000
7 Z方向变更速度的高度偏移量
10
-4
mm 默认：5000
8 从滑板传感器打开到Z方向开始上升为止的时间
ms 默认：20
9 从滑板驱动到确认滑板传感器为止的超时时间
ms 默认：1000
10 关闭滑板后等待时间
ms 默认：80
11 打开滑板等待时间
ms 默认：80
12 XY轴线性比例尺与轮转印
刷机编码器的脉冲差的极
限
X
10
-4
mm 默认：0
13 Y
10
-4
mm 默认：0
14 R-ATC参数 R-ATC辨别再试时
+Y侧偏移量
10
-4
mm 默认：5000
15 R-ATC辨别再试时
-Y侧偏移量
10
-4
mm 默认：-5000
16 R-ATC 辨 别HMS 测 量等
待时间
ms 默认：300
