推荐附件

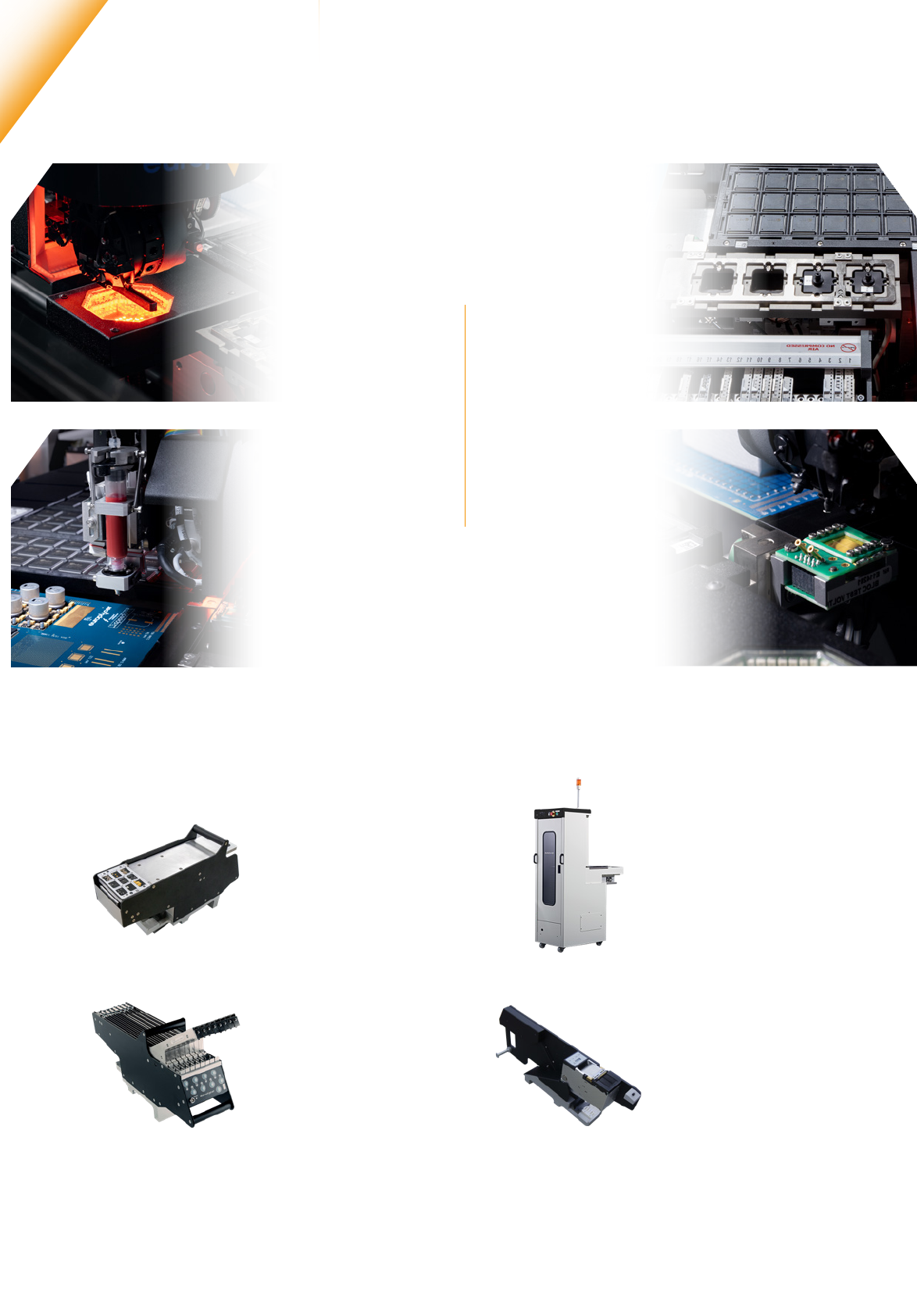

Freeform 散料供料器
► 未包装、散装元件
► 任意位置元件识别
皮带供料器
► 管装元件贴装
► SO、中型SO、大型 SO
和 TSSOP 类元件
标签供料器（可追溯性
选项）
► 贴放 1D 和 2D 标签
► 标签尺寸4x8mm -
55x55mm
► 记录可追溯性选项所需
信息
选配项
固定相机
用于超大元件贴装，尺寸可
达 99x99mm
特殊吸嘴槽
可装载4个特殊吸嘴
► 真空吸附式或夹持式
吸嘴
► 用于重型和大型元件
电性能测试
► 被动电阻、电感和电容
（RLC)元件或二极管
测试
► Rhode & Schwarz LCX
100 电测试仪
► 二极管极性检查
点涂系统
► 胶水或锡膏点涂
► 空气压力式或螺旋阀式
自动托盘供料柜
► 垂直装载多达30个
JEDEC 托盘
**8吸嘴位贴片头，降低滑动托盘（减少垫片）供料或自动托盘供料柜（特定托盘）供料

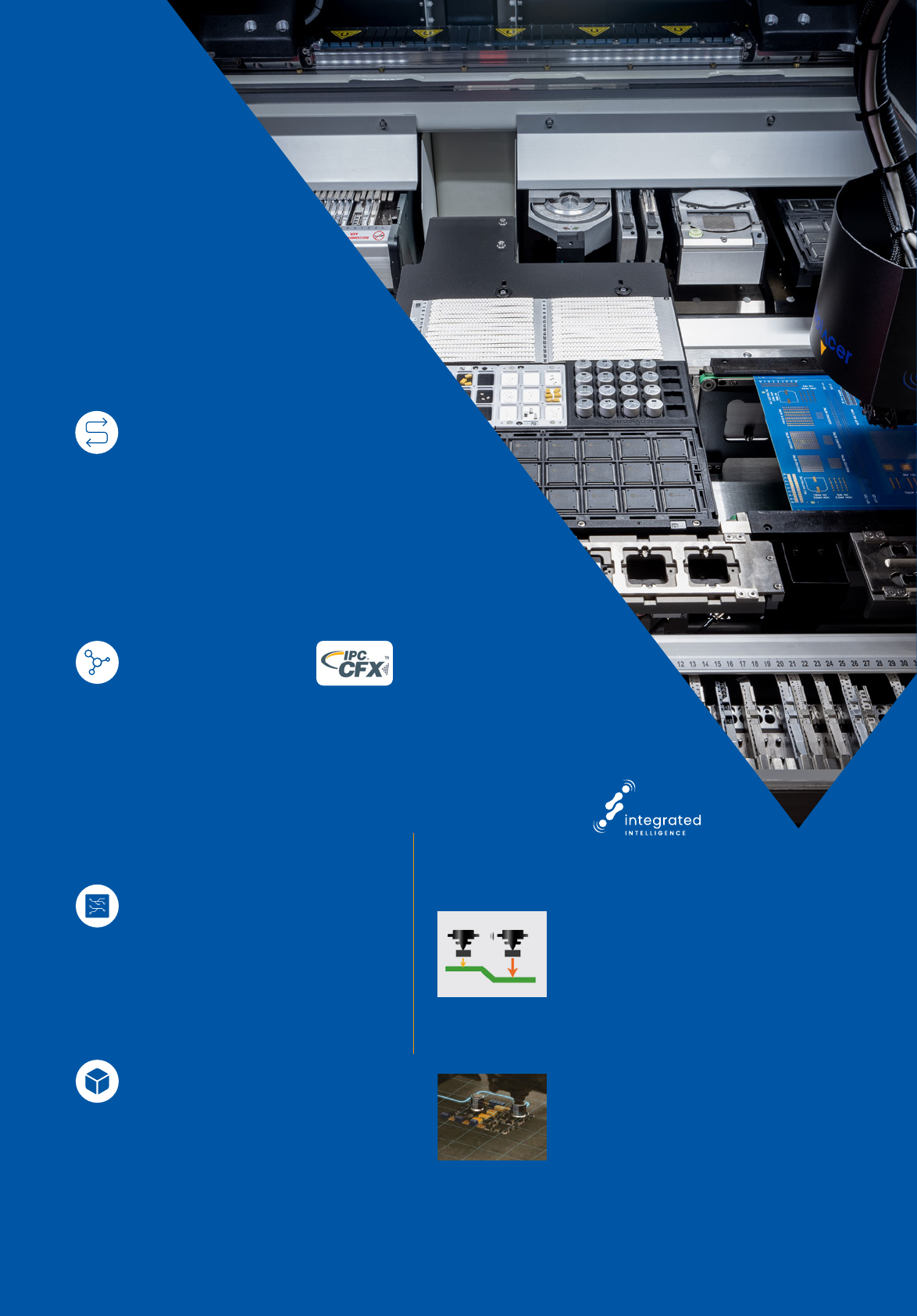

优点
3D定位系统（3DPS）
实时Z轴调整以补偿任何PCB翘曲。PCB
无需顶针支撑。
贴装顺序自适应功能（AAS)
贴装顺序自适应功能定义元件贴装优先顺
序和规则以避免擦碰。它将元件和吸嘴形
状、PCB特点和旋转贴片头运动轨迹都纳
入考量范畴。
特点
灵活性
► 元件范围：
03015（公制）- 99x99x34mm**
► 供料器容量：
264个8mm供料器
可载3个JEDEC的内置托盘供料区
多功能性
► PCB 范围：
50x45mm - 700x600mm，重量
可达10kg
全能性
► 单机：
单机可完成所有贴装
互联性
► ii-Tab:
联接贴片机的移动管理方案，帮助
准备和监控您的生产线
► 兼容CFX 1.7 版
方便ii-N2与您的产线中所有兼容
CFX 的设备互联
ii-N2
Europlacer UK
30 Factory Road, Upton Industrial Estate,
Poole,
Dorset BH16 5SL
United Kingdom
Europlacer Americas
4640 E. Elwood St., Suite 14, Phoenix, AZ 85040
USA
Europlacer France
1 rue d’Allemagne,
85620 Rocheservière
France
Europlacer China
Floor 1, Building 1, No.80 Huashen Road,
Shanghai, Waigaoqiao, Free Trade Zone,
200131
China
contact@europlacer.co.uk
+44 (0)1202 266500
contact@europlacer.com
+1 480 672 1100
contact@europlacer.fr
+33 (0)2 5131 0303
contact-china@europlacer.com
+86 (021) 5868 3500
Europlacer Germany
Im Böning 24
63695 Glauburg
Germany
Europlacer Asia Pacic (excl. China)
No. 10, Lane 3, Anzhong St., MIT Industrial Park, Luzhu
District, Taoyuan City 338
Europlacer Italy
Via Flavia, 35, 34148 Trieste
Italy
Europlacer Spain
AV Atenas 127, 19170 El Casar Guadalajara
Spain
contact@europlacer.de
+49 (0)60 419 692 300
contact-apac@europlacer.com
+886 (0)3 322 4499
contact@europlacer.it
+39 (0)40 832 0563
contact@europlacer.es
+34 (0)673 171 249
Brochure ii-N2 - CN-03/2024

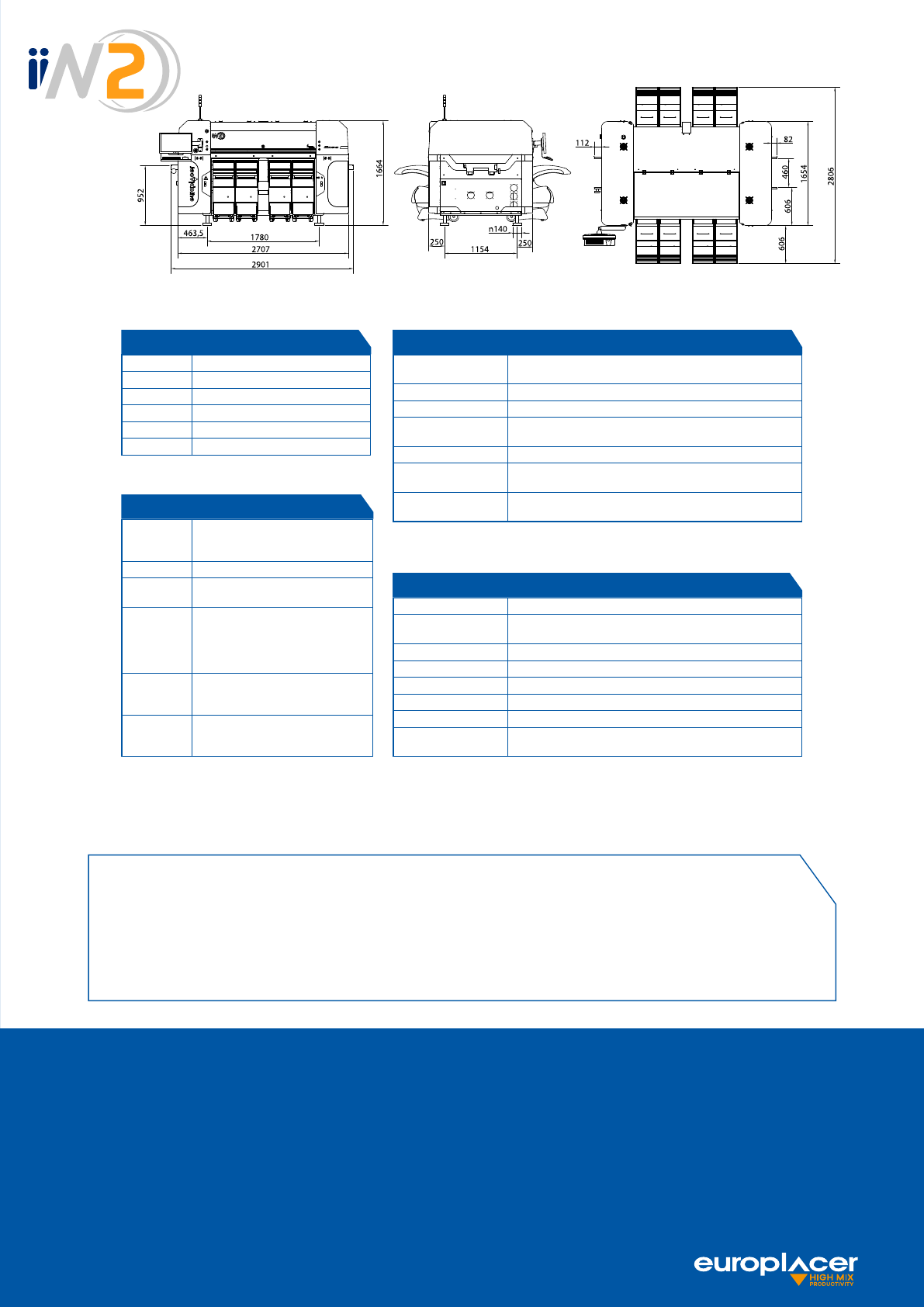

贴装速度
ii-N2 2x8 吸嘴位贴片头 26,300 cph
ii-N2 2x12吸嘴位贴片头 30,000 cph*
贴装精度 22µm（QFPs） - 46µm（chips）@ 3 sigma，Cpk ≥ 1.0
贴装头 2个旋转贴片头（每个贴片头提供8吸嘴位或12吸嘴位）
吸嘴槽
1 个60吸嘴位智能吸嘴槽（另有20吸嘴位吸嘴槽、40吸嘴位吸嘴槽和4吸嘴
位特殊吸嘴槽供选配）
元件分析 飞行对中高清数字相机（可选配固定相机）
供料器范围
全系列智能供料器：4mm - 104mm 编带料供料器、塑料管装元件供料器
和矩阵盘装元件供料器
供料器容量
264 个8mm供料器栈位
可装载3个或4个JEDEC 盘的内置托盘供料区
ii-N2 性能
*12吸嘴位贴片头 - 工厂最佳测试条件
**8吸嘴位贴片头，降低滑动托盘（减少垫片）供料或自动托盘供料柜（特定托盘）供料
技术参数
配电 400V/210V，三相五线， 50Hz/60Hz，5kVA
配气 7 bar，30l/min
噪音 <70dB (A)
工作温度 18°C - 30°C
湿度 20% - 80% RH，不凝结
重量 2200kg （不含供料器）
通用参数
种类
Chips, melfs, 电解电容,SO, PLCC, QFP, TSOP,
QFN, BGA, μBGA, LGA, CSP, 连接器和其他
异型元件
最小尺寸 0.3mm x 0.15mm (03015公制）
最大尺寸
50mm x 50mm 标配；99mm x 99mm 选配
固定相机时（更多需求请垂询）
最大高度
全旋转模式：12mm
单个元件模式：34mm** （ii-N2 8吸嘴位
贴片头）
单个元件模式：31mm* （ii-N2 12吸嘴位
贴片头）
最小引脚间距
0.2mm (QFP), 0.3mm (µBGA)
0.1mm (QFP), 0.15mm (µBGA) 选配固定
相机时
最小引脚/锡
球尺寸
0.1mm (QFP), 0.15mm (µBGA)
0.05mm (QFP), 0.075mm (µBGA) 选配固
定相机时
元件范围
最小PCB尺寸 50mm x 45mm
最大PCB尺寸
长度：700mmx2（无内置托盘供料区）
宽度： 460mm (600mm 可选）
厚度 0.5mm - 10.0mm
重量 最大3kg（可选配最大10kg - 要求更大重量请垂询）
板底间隙 25mm
夹板位置 全边夹持，基准点自动校正
板沿间隙（工艺边） 板面3mm，板底5mm
传输标准
左到右（可选配右到左），前定轨，
高度 890mm - 975mm可调, SMEMA 接口
PCB 处理
选配项
► 固定相机（供分析较大和超细间距元件）
► 供料器装载车（供特殊供料器和编带料供料器
批量换装）
► 自动托盘供料柜（背包）- 30层
► 元件电测试仪
► 点胶头
► 追加吸嘴槽
► 后置操控站
► 内置托盘区：460x325mm - 可装载3 个JEDEC
托盘（选择贴装加宽PCB板时可装载4个JEDEC
托盘 ）
持续发展是我司政策的一部分，规格如有变更，恕不另行通知
