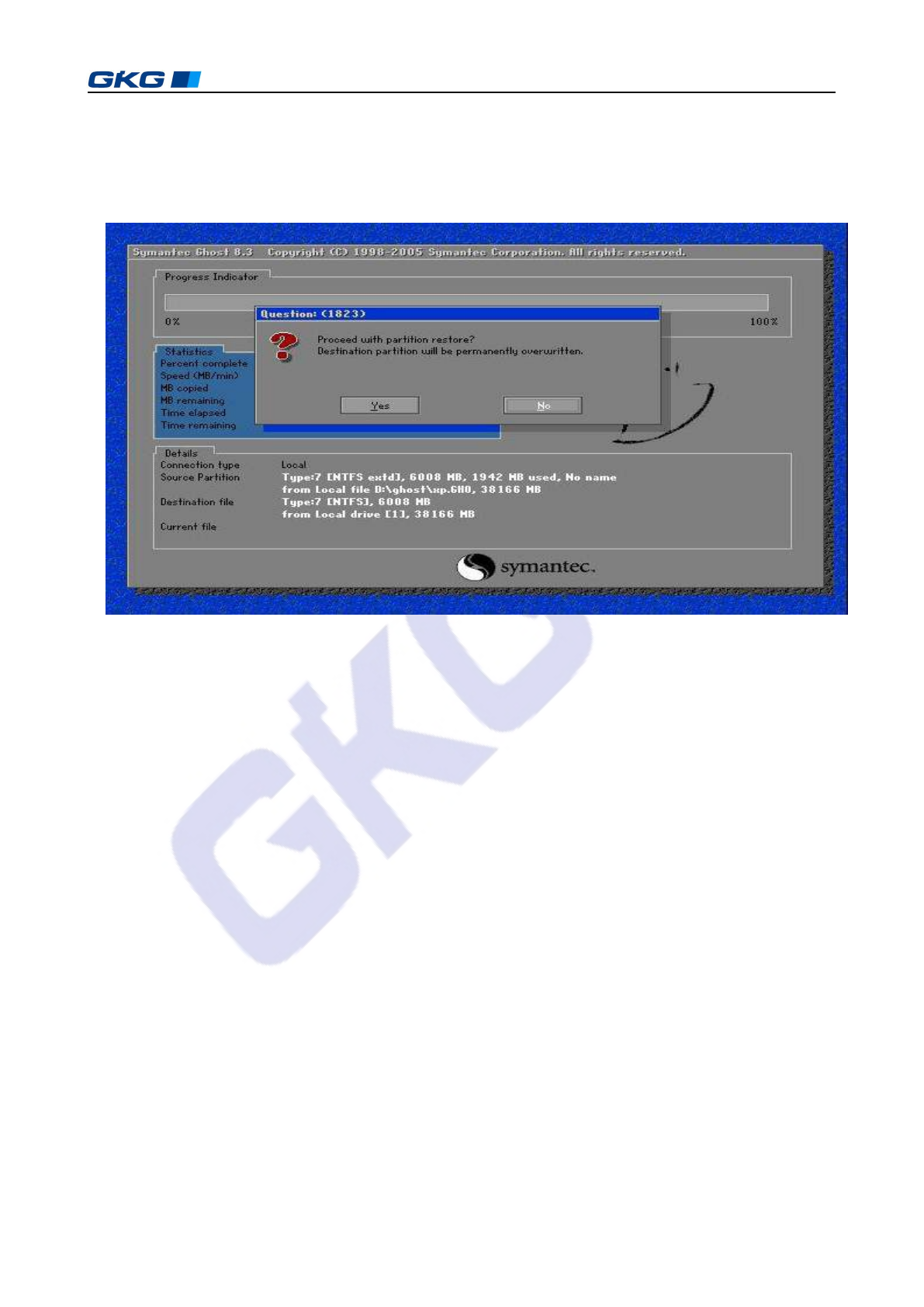

择“yes”了，回车。
再次等到进度条走完 100%，镜像就算恢复成功了，此时直按选择 ghost 给出的选项
“restart compter”即可重启了。
图 2-12
凯格精密机械有限公司
16
第三章 生产工作流程
3.1
开机前检查
检查所输入电源的电压、气源的气压是否符合要求；
检查机器各接线是否连接好；
检查设备是否良好接地；
检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正常工作。
检查机器各传送皮带松紧是否适宜；
检查是否有无关的碎物留在电控箱内，电控箱内各接线插座是否插接良好；
检查有无工具等物遗留在机器内部；
根据所要印刷的
PCB
板要求，准备好相应的网板和锡膏；
检查磁性顶针和真空吸盘是否按所要生产的 PCB 尺寸大小摆放到工作台板上;
检查清洗用卷纸有无装好，检查酒精箱的液位（液面应超出液位感应器）；
检查机器的紧急制动开关是否弹起；
检查三色灯工作是否正常，检查机器前后罩盖是否盖好。
3.2
开始生产前准备
3.2.1 模板的准备
1) 模板基板厚度及窗口尺寸大小直接关系到焊膏印刷质量，从而影响到产品质量。模板
应具有耐磨、孔隙无毛刺无锯齿、孔壁平滑、焊膏渗透性好、网板拉伸小、回弹性好
等特点。

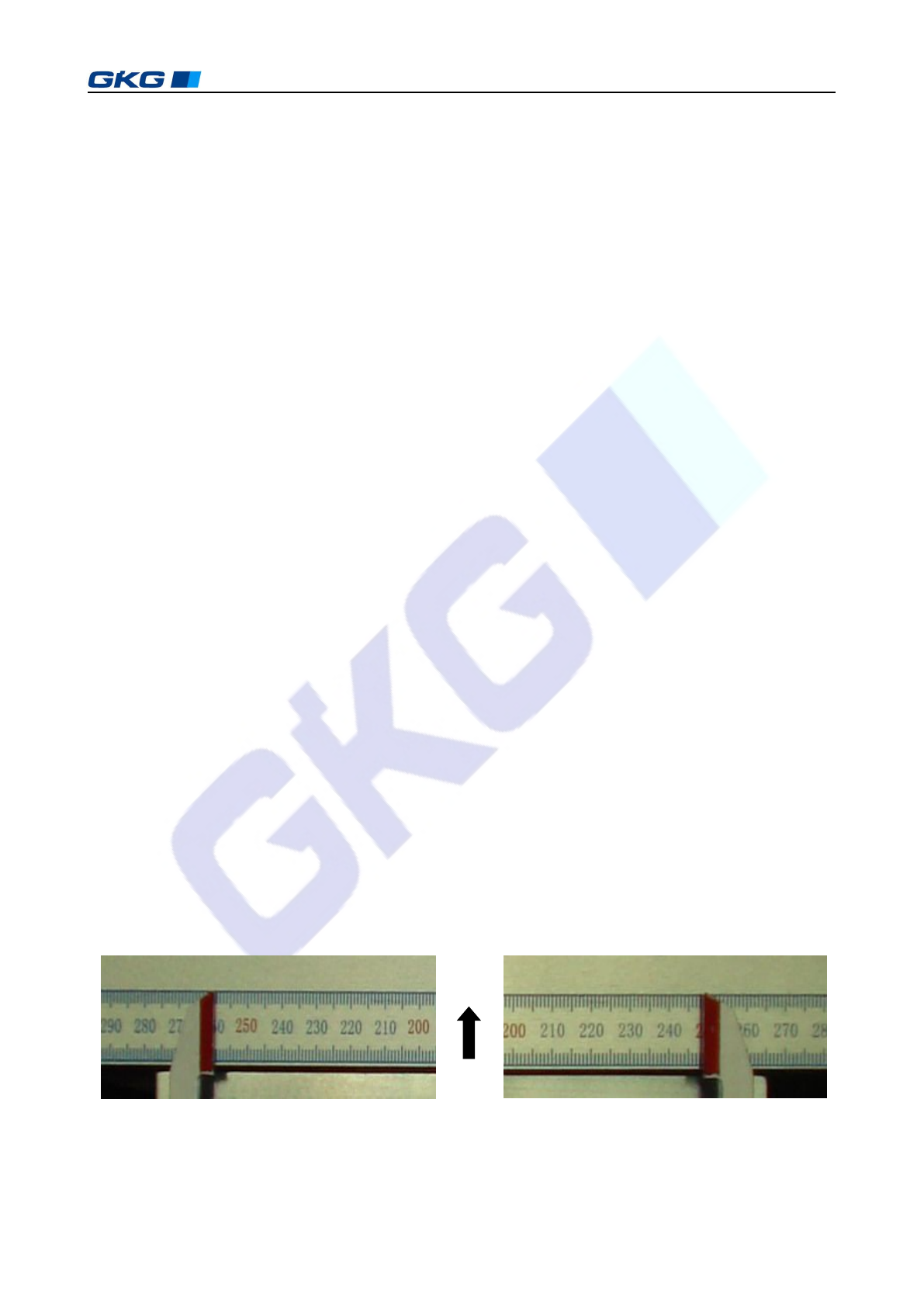

2) 根据网框尺寸大小移动网框支承板，至标尺指示钢网相应刻度位置，再将网板锁紧。
网框两边指数字要求相同
图
3-1
17
凯格精密机械有限公司
17
3.2.2 锡膏准备
1. 在 SMT 中，焊膏的选择是影响产品质量的关键因素之一。不同的焊膏决定了允许印
刷的最高速度，焊膏的粘度、润湿性和金属粉粒大小等性能参数都会影响最后的印刷
品质。
2. 对焊膏的选择应根据清洗方式、元器件及电路板的可焊性、焊盘的镀层、元器件引脚
间距、用户的需求等综合起来考虑。
3.
锡膏选定后，应根据所选锡膏的使用说明书要求使用。
4. 锡膏从冰柜中取出不能直接使用，必须在室温 25℃左右回温（具体使用根据说明书而
定）；锡膏温度应保持与室温相同才可开瓶使用。
5.
在使用之前必须搅拌均匀，直至锡膏成浓浓的糊状并用刮刀挑起能够很自然的分段落
下即可使用。
6. 使用时应将锡膏均匀地刮涂在刮刀前面的模板上，且超出模板开口位置，保证刮刀运
动时能将锡膏通过网板开口印到
PCB
板的所有焊盘上。
3.2.3 PCB 定位调试
1.
打开机器主电源开关。
2. 进入印刷机主画面，弹出[归零]对话框。
3. 点击[归零]对话框的“开始归零”按钮，让机器运动部件回到原点部位。
4.
归零完成，，单击主画面工具栏
3
上的“权限”图标，如图
4-1
所示，选择自己的身份，
除操作员以外，其他三种权限均需要输入密码，确认身份。身份得到确认后，显示相
应的身份、头像图标。
5.
创建新文件，单击主画面工具栏
1
上的“工程”图标，如图
4-1
所示。在主画面工具
栏 2 显示“新建工程”、“打开工程”、“数据录入”图标，单击“新建工程”图标，在
窗口中央出现[创建新目录]对话框，如图 4-4 所示，在文件目录栏键入新建文件名，单
击“确认”按钮。
6. 文件创建成功后，程序自动弹出[数据录入第一页]对话框如图 4-6，若未弹出该对话框，
可单击主画面工具栏 2 上“数据录入”图标，进入数据录入“第一页”对话框。
7.
在
[
数据录入第一页
]
对话框中，进行
PCB
设置，输入所要生产的
PCB
板名称、型号、
长、宽、厚和运输速度参数。（详见第四章介绍）
8. 单击[数据录入第一页]中的“下一步>>”按钮，进入数据录入[第 2 页]。在数据录入[第
2
页
]
中可输入所要生产
PCB
板的各项参数，如导轨夹紧量、挡板气缸移动、调节选
项、PCB 定位和 MARK 点设置等。
9. 进行 PCB 定位：
