第四章 操作系统说明
4.1
系统启动
打开机器主电源开关，将自动进入主窗口画面。操作程序如下：
打开总电源开关 打开气源开关 打开机器主电源开关 进入机器主画面
4.2 主窗口组成
图 4-1 主窗口画面
主窗口包括五个部分：
主画面工具栏
1
主画面工具栏 2
主画面工具栏 1
时间显示栏
主生产界面
主画面工具栏 3
主 画 面 工 具 2
状态栏
凯格精密机械有限公司
22
主画面工具栏 3
时间显示栏
状态栏
主生产界面
4.3 主画面工具栏 1
如图
4
–
2
所示，主画面工具栏
1
包含
[
工程
]
、
[
应用
]
、
[
设置
]
、
[
信息
]
、
[
蜂鸣器
]
五项
图标，在主画面上方已显示主画面工具栏 1。单击主画面工具栏 1 中的每一项，主画面工具
栏 2 均会出现相应的子工具栏，详细说明如下。
图
4-2
主画面工具栏
1
4.3.1 工程
单击主画面工具栏 1 的“工程”图标，在主画面工具栏 2 出现[新建工程]、[打开工程]、[数
据录入]图标，如图 4-3 所示。
图 4-3 〈工程〉工具栏
4.3.1.1 新建工程
单击主画面工具栏
1
中“新建工程”图标，弹出
[
创建新目录
]
对话框，在文件目录栏
输入正确的工程名，单击“确认”按钮，完成新工程的创建；单击“取消”按钮，取消创建
新目录。如图 4-4 所示：
图 4-4 〈创建新目录〉对话框
23
凯格精密机械有限公司
23
4.3.1.2 打开工程
单击主画面工具栏
1
中“打开工程”按钮，弹出
[
调用程序
]
对话框，显示文件列表信息，
包括文件名称、创建日期、最后修改日期以及存储位置。如图 4-5 所示：

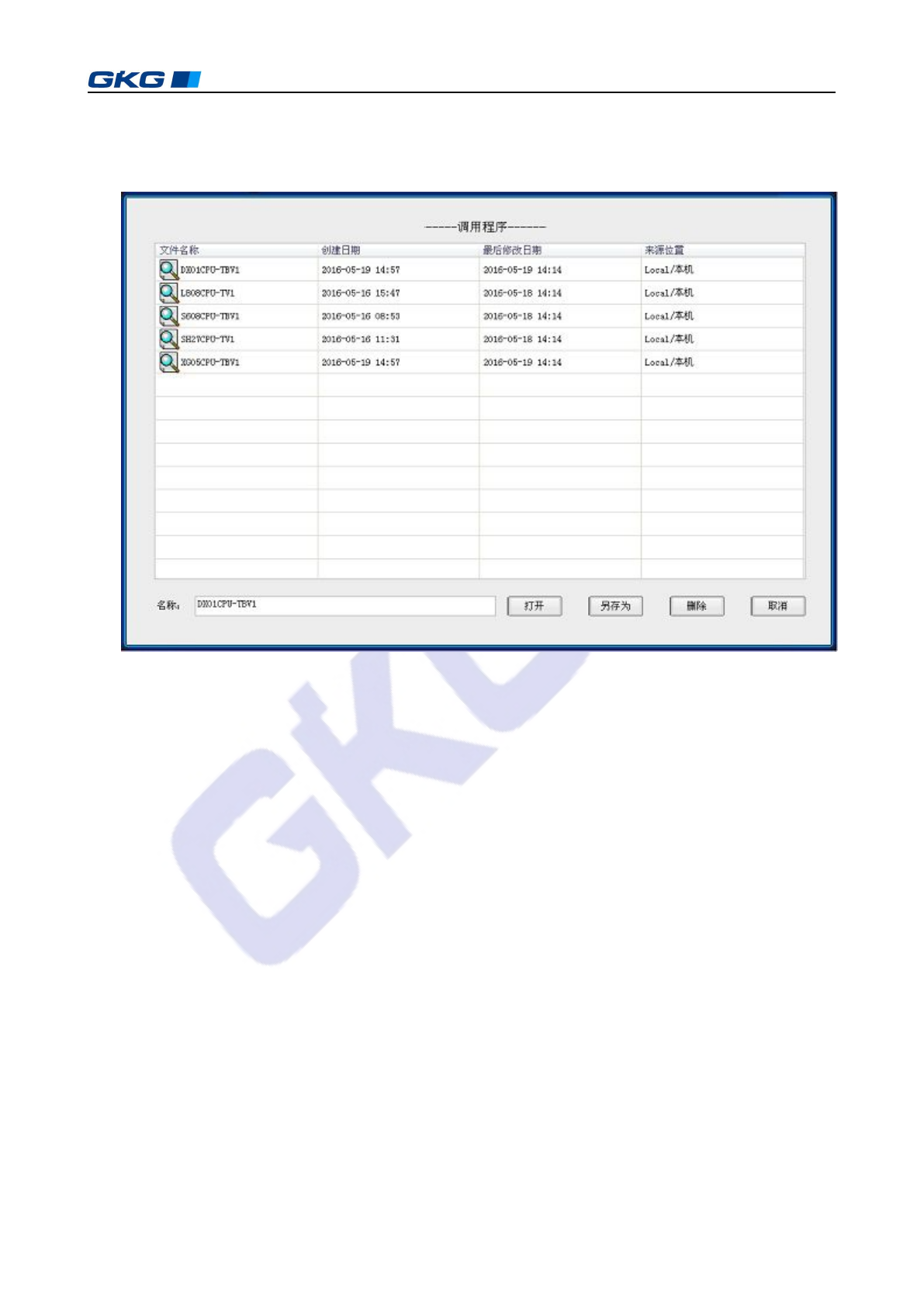

图 4-5 〈调用程序〉对话框
在文件列表中，选中需要打开的文件，名称栏将显示选中的文件名。
选中需要打开的文件，单击“打开”按钮，打开文件，[调用程序]对话框关闭，主
画面的状态栏显示当前打开的文件。
选中需要删除的文件，单击“删除”按钮，删除选中的文件，返回[调用程序]对话
框，等待下一步指令。
单击“取消”按钮，退出
[
调用程序
]
对话框，不进行操作。
4.3.1.3 数据录入
其作用是设定或修改 PCB 参数设置及刮刀压力、运输、印刷、清洗等参数，操作如下：
1.
单击主画面工具栏
1
中“数据录入”图标，弹出
[
数据录入第一页
]
对话框，在该对话
框可进行“PCB 设置”、“钢网设置”、“运输设定”、“控制方式”（系统默认为自动）、“印
刷设置”、“脱模设置”、“清洗设置”、“取像设置”、“预定生产数量”设置等参数的设定。
如图
4-6
所示：
