G9《使用说明书》 - 第37页
37 凯格精密机械有限公司 37 图 4 -23 〈机器参数 3 〉对话框 “机器参数 3”中可以设定运动轴每转行程参数、 部分程序默认参数、SPI 联机设置、 清 洗剂清洗纸传感 器类型及其 他选择。 其他选择 中的功能必 须在机器参 数 3 中勾 选，在其他 相 应的页面才可开放使用。 1、运动轴每转行程参数：其参数为硬件各轴的导程。 2、其他设置中用户会用到的几个设置： (1)刮刀后撤印刷为刮刀在印刷前先向印刷反方向移动 3mm …
凯格精密机械有限公司
36
图 4-22 〈生产设置〉对话框
4.3.3.2 机器参数
单击主画面工具栏 2 中“机器参数”图标，弹出[机器参数]对话框。机器参数 1. 2 与 5
都是只对原厂售后开放，此处暂不介绍。
选择“机器参数 3”，弹出“机器参数 3”对话框，如图
4-23
所示：
37
凯格精密机械有限公司
37
图 4-23〈机器参数 3〉对话框
“机器参数 3”中可以设定运动轴每转行程参数、部分程序默认参数、SPI 联机设置、清
洗剂清洗纸传感器类型及其他选择。其他选择中的功能必须在机器参数 3 中勾选，在其他相
应的页面才可开放使用。
1、运动轴每转行程参数：其参数为硬件各轴的导程。
2、其他设置中用户会用到的几个设置：
(1)刮刀后撤印刷为刮刀在印刷前先向印刷反方向移动 3mm 然后再下刮刀进行印刷；
(2)使用清洗电磁铁吸合检测即在移动清洗装置时都将对清洗电磁铁的吸合情况进
行一次检测；
(3)先升平台再收停板气缸，软件默认的为先收停板气缸再升平台；
(4)使用标准 SMEMA 接口根据实际情况选择是否使用标准 SMEMA 接口功能。
正确设定后，选择“机器参数 4”，弹出“机器参数 4”对话框，如图 4-24 所示；
图
4-24
〈机器参数
4
〉对话框
“机器参数 4”中可以进行速度曲线和马达每转步数设置，正确设定后，单击“完成”，
返回生产主界面，完成机器参数设置。
4.3.4 信息
单击主画面工具栏 1 的“信息”图标，在主画面工具栏 2 出现[故障查询]、[报警记录]、[生
产报表]、[版本信息]、[软件注册]图标，如图 4-25 所示。
凯格精密机械有限公司
38

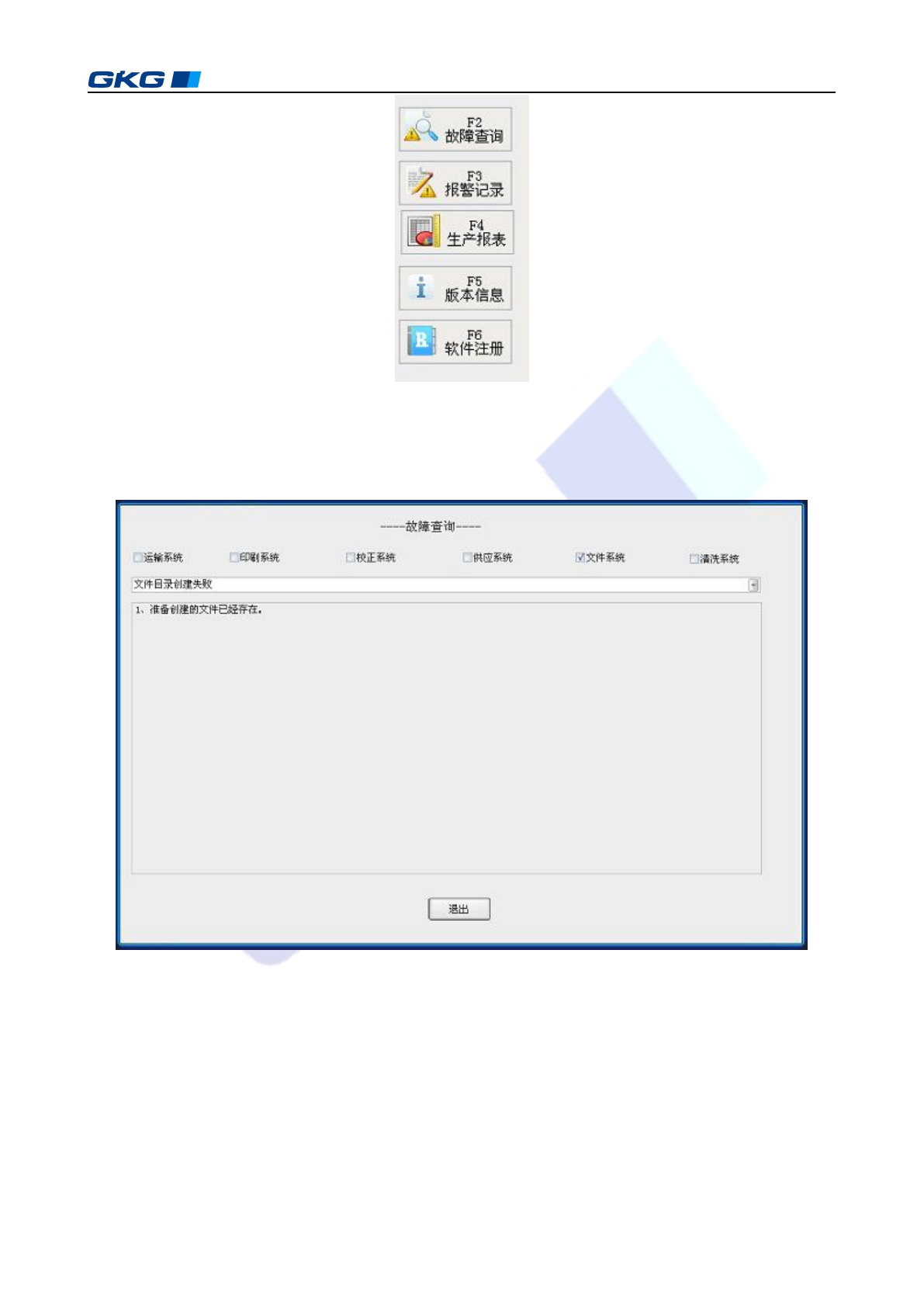

图 4-25 〈信息〉工具栏
4.3.4.1 故障查询
单击主画面工具栏 2 中“故障查询”图标，弹出[故障查询]对话框。如图 4-26 所示：
图 4-26〈故障查询〉对话框
当机器发生故障时，可打开此对话框查找故障原因并排除。操作步骤如下：
选择“运输系统”、“印刷系统”、“校正系统”、“供应系统”、“文件系统”、“清洗系统”
复选框，可分别查询以上各系统的常见故障；鼠标在[故障查询]界面中间下拉框中选择需要查
询的故障，在下方列表中会列出故障发生的原因。
4.3.4.2 报警记录
当机器出现故障蜂鸣器响、红灯亮时，系统将自动诊断故障原因并记录下报警时间和故
障原因。在主画面工具栏 2 上单击“报警记录”图标按钮，出现[报警记录]对话框，如图 4-27
