凯格精密机械有限公司
42
图 4-34〈归零〉对话框
4.5.2 I/O 检测
作用是对所有控制系统输入点、输出点进行检测，判断工作是否正常。操作程序如下：
1. 单击主画面工具栏 3 中的“I/O 检测”按钮，显示[ 输入检测]对话框，如图 4–35 所示：
左半部分为输入点信号，而右半部分为运动控制轴的信号。从而使得在遇到故障时更容
易检测到故障原因。对话框中各项输入前的方框如显示为红色，表示当前已检测到该输
入点的信号；如为白色，表示当前没有检测到该输入信号。
图 4-35〈输入检测〉对话框
2. 单击如图 4-35 对话框上方的“输出控制”，显示[输出检测]对话框，如图 4-36 所示：
43
凯格精密机械有限公司
43

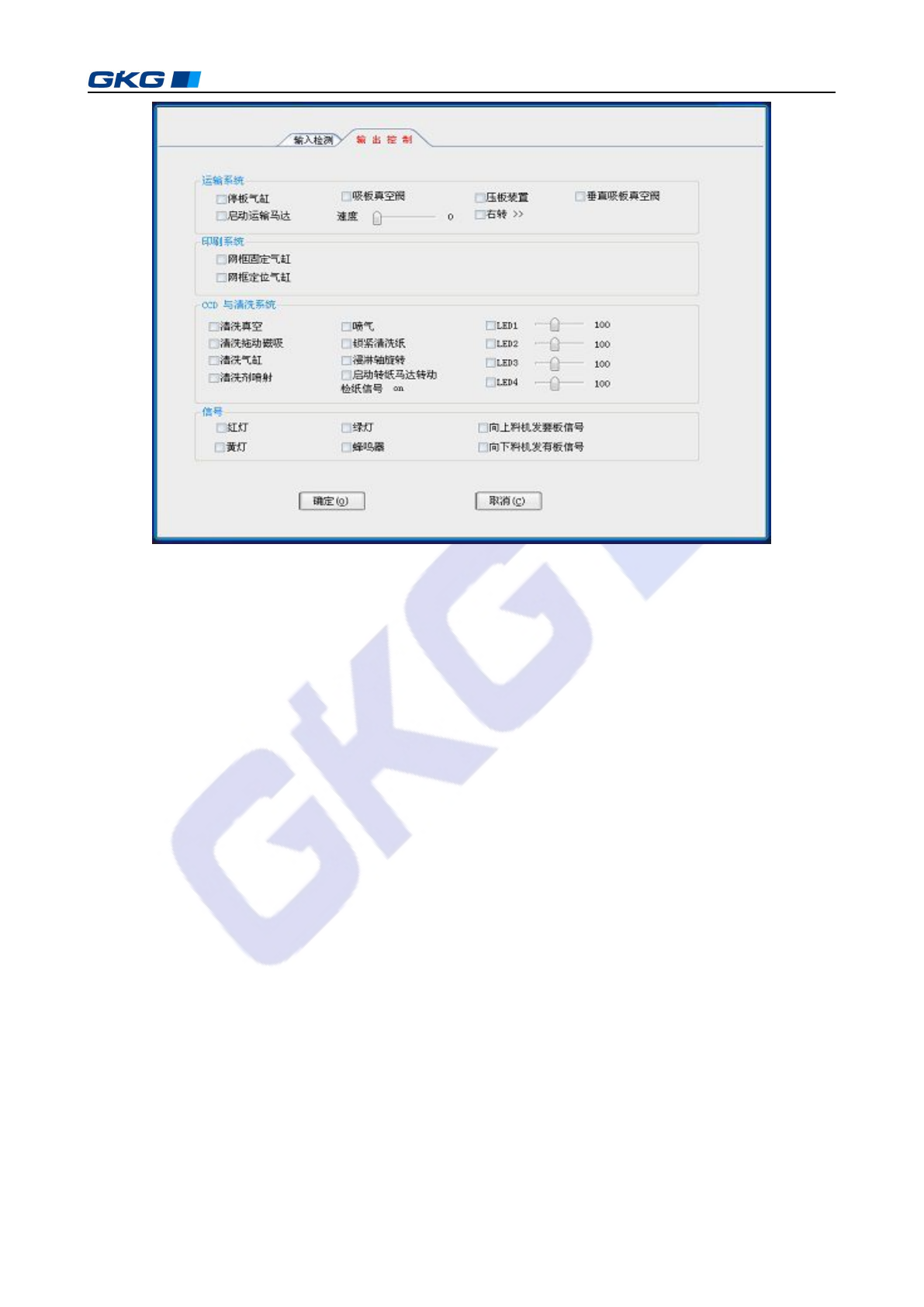

图 4-36〈输出检测〉对话框
(1)、运输系统栏：包括停板气缸、吸板真空阀、启动运输马达、压板装置、导轨锁紧气
缸、垂直吸板真空等操作。
(2)、印刷系统栏：包括对网框的固定，定位操作。
(3)、CCD 与清洗系统栏：主要包括清洗真空的开启、清洗电磁铁的磁吸、清洗气缸的
升降、清洗剂的喷射、转纸马达的转动、浸淋轴的旋转以及实现来回清洗时使用到的清
洗纸锁紧的操作，另外还包含了 LED1、LED2、LED3、LED4 的操作。
(4)、信号栏：主要是检测红灯、黄灯、绿灯、蜂鸣器、以及要板的信号。
(5)、单击“确定”或“取消”，回到主窗口画面。
4.5.3 运动控制
单击主画面工具栏 3 中的“运动控制”按钮，弹出[运动控制]对话框，如图 4-37 所示：
可逐一输入马达控制轴的行程，单击“移动”按钮，使轴运动。运动到原点位置显示
“ON”，离开原点位置显示“一”；运动到极限位置显示“ON”，离开极限位置显
示“一”。
单击“停止”，停止轴、刮刀或导轨的运动；单击“退回”回到主窗口画面。
凯格精密机械有限公司
44
图 4-37〈运动控制〉对话框
4.5.4 权限
单击主画面工具栏 3 中的“权限”图标按钮，在主窗口显示[权限管理]对话框，如图 4-38
所示。它包含四个权限，即操作员、技术员、工程师、原厂售后。
操作员：只能对生产操作，手动清洗，归零，复位进行操作；
技术员：可以对除了机器参数 1~4，刮刀参数，SPC 工具，模板自动校正以外进行
修改和操作；
工程师：可以对除了机器参数 1~2 以外进行修改和操作；
原厂售后：拥有最高的操作权限，可以对所有参数进行修改和操作。
图 4-38〈启用权限〉对话框
