6 Extensions des stations Manuel d'utilisation E by SIPLACE 6.4 Support de tray manuel E À parti r de la version logiciel SC 712.1 Édition 05/2019 298 6.4 Support de tray manuel E N° de référe nce 03113327Sxx seulem…
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.3 SIPLACE JTF-MW
297
Panneau d'avertissement poids élevé
Nombre par machine SIPLACE JTF-MW : 1
6
6
6
Poids élevé!
Le poids important de la SIPLACE JTF-MW (
~ 60 kg) peut causer des
blessures si le module n'est pas manipulé comme il convient.
Ne pas soulever le module seul et ne pas le porter seul.
Utiliser des aides adéquates au soulèvement et au transport si
vous enlevez le module ou si vous le remplacez.
Faites-vous aider par une deuxième personne.
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.4 Support de tray manuel E À partir de la version logiciel SC 712.1 Édition 05/2019
298
6.4 Support de tray manuel E
N° de référence 03113327Sxx seulement support de tray manuel E Vitesse
N° de référence 03113012Sxx seulement support de tray manuel E Vitesse
N° de référence 03126454Sxx seulement support de tray manuel kit d'accessoires E Flex
6

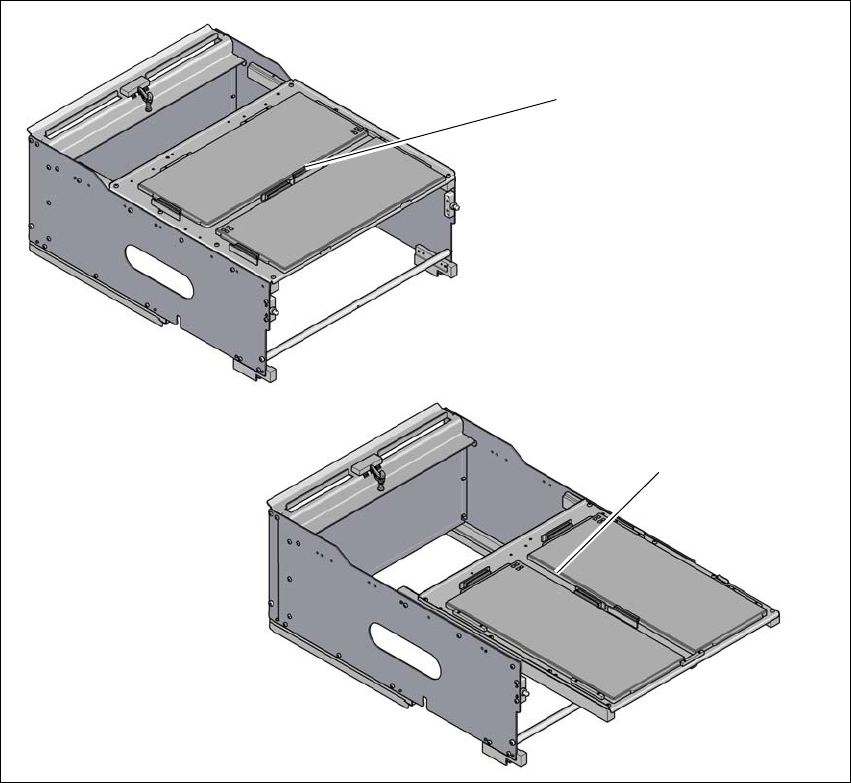

Fig. 6.4 - 1 Support de tray manuel E
(1) Support de tray manuel E Speed
(2) Support de tray manuel E Flex
Le support de plateau manuel est utilisé à l'emplacement 2 du E by SIPLACE pour offrir simulta-
nément un support de plateau pour 2 plateaux Standard JEDEC. Les composants peuvent être
rapidement mis à disposition sur des plateaux JEDEC à l'aide du support de tray manuel.
(1)
(2)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.4 Support de tray manuel E
299
Si le support de plateau manuel n'est pas équipé, vous pouvez utiliser toutes les 60 pistes de
transport sur la table de changement E by SIPLACE ou sur la table fixe. Sur l'automate E by SI-
PLACE unilatéral, on trouve, à la place de la table de changement / fixe, une plaque (Arbitray
Plate E) permettant la configuration manuelle du support de plateau.
I
6.4.1 Caractéristiques techniques
6
ATTENTION
Éviter des collisions
Lors de l'entrée et de la sortie d'une table de changement, la fixation manuelle pour pla-
teaux alvéolés ne doit pas être présente, sinon il y a un risque de collisions avec le couloir
de bandes vides et le support du changeur de pipettes.
Le support de tray manuel ne devra être posé sur la table que lorsque la table est
rentrée.
Avant de sortir la table, il faut enlever la fixation pour plateaux alvéolés de la table.
Affectation d'emplacements sur la table de changement ou la table fixe
Support de tray manuel E Speed
Support de tray manuel E Flex
1 à 32
*a
1 à 29
*b
*)a Les pistes 33-60 sont disponibles pour le couplage du SIPLACE SmartFeeder E
*)b Les pistes 30-60 sont disponibles pour le couplage du SIPLACE SmartFeeder E
Configuration dans l'automate de report
E by SIPLACE Emplacement 2
Étendue de la tête de report SIPLACE TH, PP, CP14/12/6
Hauteur maximale du plateau alvéolé y compris composant
Avec SIPLACE TH / SIPLACE PP 25 mm
