3.3.3 Hauteur du capot de protection relevé
3

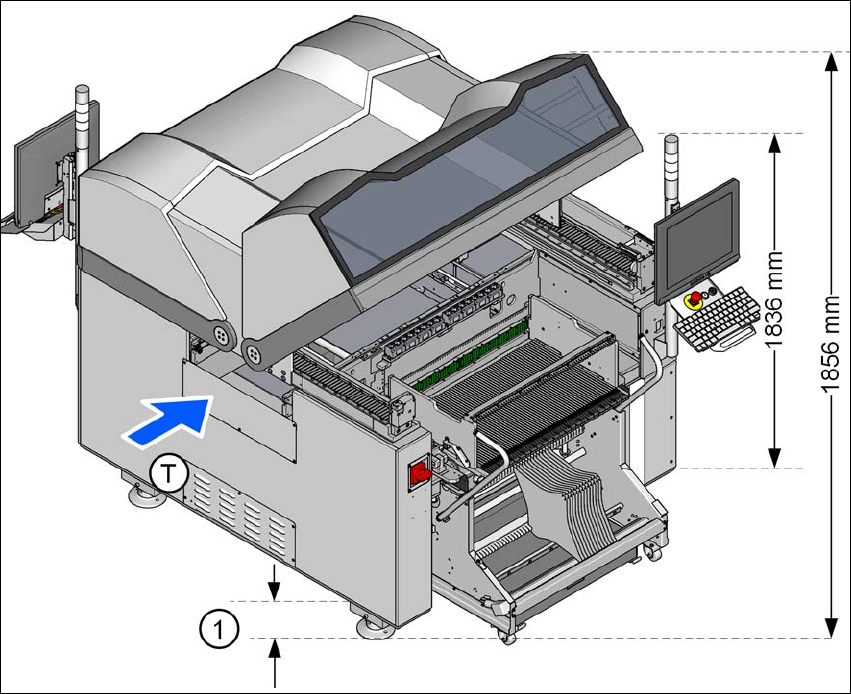

Fig. 3.3 - 6 Hauteur du capot de protection relevé – dimensions en millimètres
Les dimensions indiquées se rapportent à une hauteur de convoyeur de CI maximale de 950 mm.
(1) La hauteur varie en fonction de la hauteur réglée pour le convoyeur CI
– pour hauteur du convoyeur de CI 900 mm = 137 mm ± 15 mm : 1806 mm
– pour hauteur du convoyeur de CI 930 mm = 167 mm ± 15 mm : 1836 mm
– pour hauteur du convoyeur de CI 950 mm = 187 mm ± 15 mm : 1856 mm
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.3 Dimensions et poids
117
3.3.4 Espace de manœuvre pour la table de changement
3
Fig. 3.3 - 7 Espace de manœuvre pour la table de changement sur l'automate E by SIPLACE
Le rayon de manœuvre « R » pour la table de changement sur l'automate E by SIPLACE est :
3
3
Emplacement 1 / emplacement 2
Rayon de manoeuvre R 700 mm
Distance L1 : Centre de machine sur le bord extérieur de la table de
changement
1205 mm
Distance L2 : entre le centre de la machine et le mur 1905 mm
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.3 Dimensions et poids À partir de la version logiciel SC 712.1 Édition 05/2019
118
3.3.5 Centre de gravité
3.3.5.1 Centre de gravité de la machine
3
Fig. 3.3 - 8 Centre de gravité des automates E by SIPLACE en millimètres
Coordonnée x 0 mm
Coordonnée y 0 mm
Coordonnées z 721 mm
Les coordonnées de centre de gravité sont valables pour un automate ayant une hauteur de trans-
port de CI de 900 mm.
