Manuel d'utilisation E by SIPLA CE 3 Caractéristiques techniques et composants À partir de la version logiciel SC 712.1 Édition 05/2019 3.4 Vue d'ensemble des sous-groupes 119 3.4 Vue d'ensemble des sous-g…
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.3 Dimensions et poids À partir de la version logiciel SC 712.1 Édition 05/2019
118
3.3.5 Centre de gravité
3.3.5.1 Centre de gravité de la machine
3

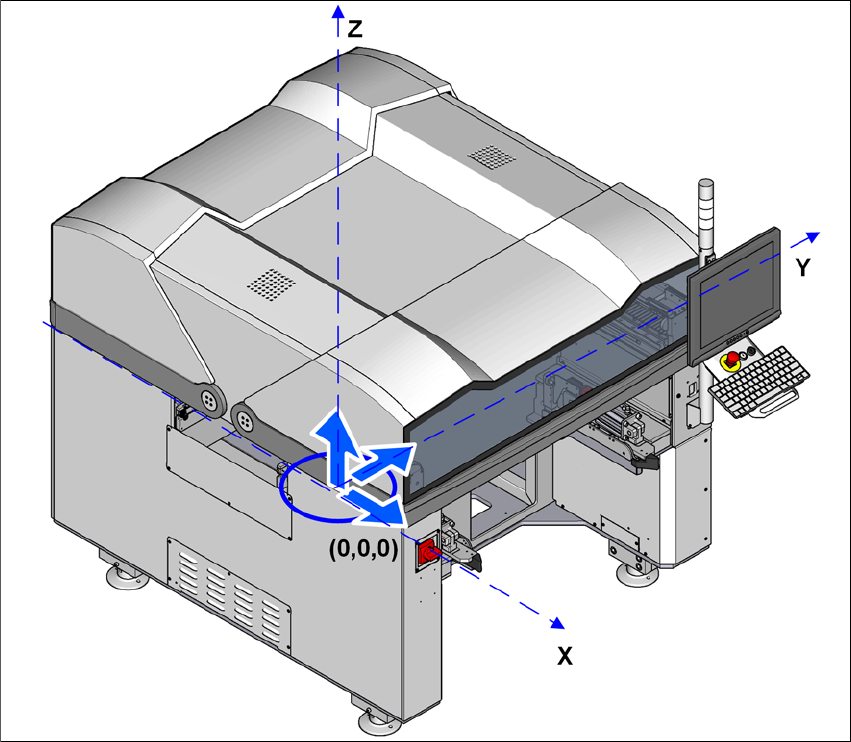

Fig. 3.3 - 8 Centre de gravité des automates E by SIPLACE en millimètres
Coordonnée x 0 mm
Coordonnée y 0 mm
Coordonnées z 721 mm
Les coordonnées de centre de gravité sont valables pour un automate ayant une hauteur de trans-
port de CI de 900 mm.
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.4 Vue d'ensemble des sous-groupes
119
3.4 Vue d'ensemble des sous-groupes
3.4.1 Vue d'ensemble des sous-groupes E by SIPLACE bilatéral
3
3

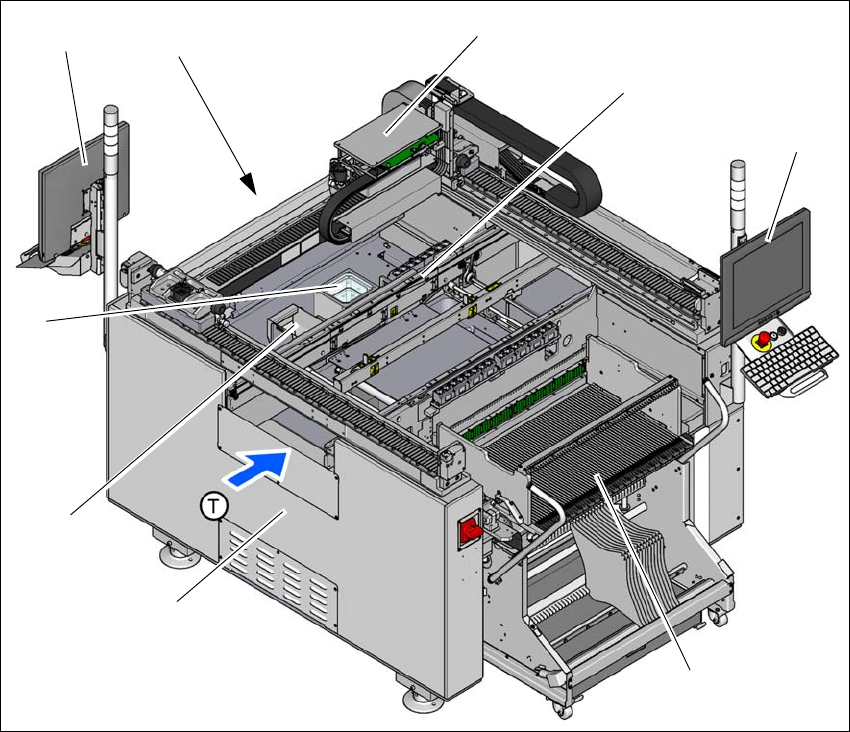

Fig. 3.4 - 1 Automate E by SIPLACE bilatéral - Vue d'ensemble des sous-groupes
(1) Module de base
(2) Conteneur de rejet
(3) Caméras stationnaires (en option)
(4) Moniteur avec clavier (2x) sur l'emplacement 2 (en option)
(5) Emplacement 2 avec dispositif de rentrée, découpeuse de bandes, couloir de bandes vides
(6) Portique avec tête de report (en fonction de la configuration)
(7) Convoyeur de circuits imprimés (convoyage individuel)
(8) Moniteur avec clavier (2x) sur l'emplacement 1
(9) Table de changement sur l'emplacement 1
(T) Sens de convoyage des cartes
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.4 Vue d'ensemble des sous-groupes À partir de la version logiciel SC 712.1 Édition 05/2019
120
3.4.2 Vue d'ensemble des sous-groupes E by SIPLACE unilatéral
3
3

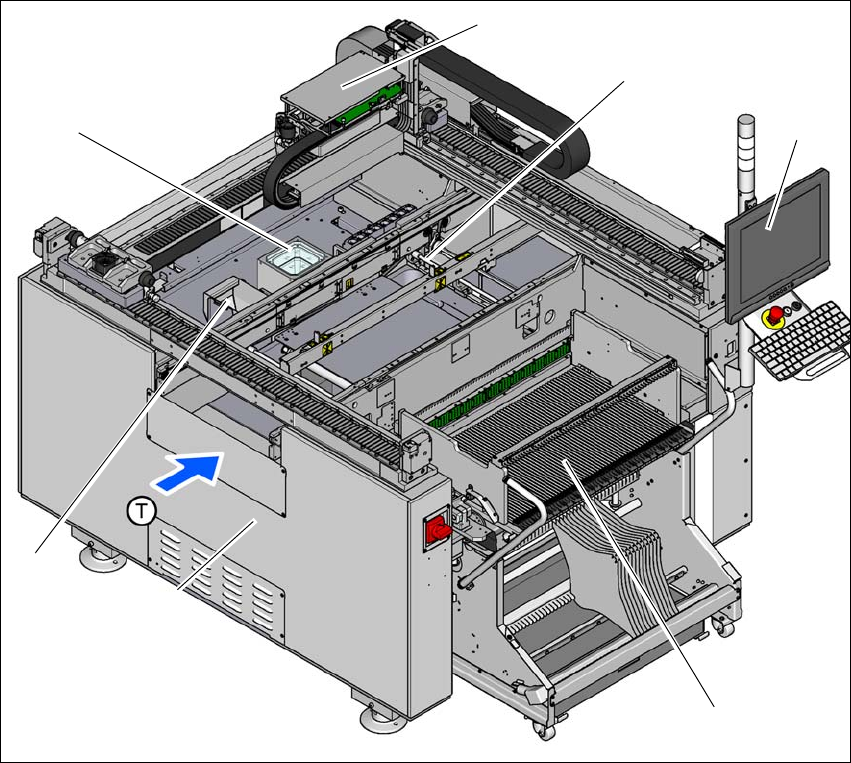

Fig. 3.4 - 2 Automate E by SIPLACE unilatéral - Vue d'ensemble des sous-groupes
(1) Module de base
(2) Conteneur de rejet
(3) Caméras stationnaires (en option)
(4) Portique avec tête de report (en fonction de la configuration)
(5) Convoyeur de circuits imprimés (convoyage individuel)
(6) Moniteur avec clavier sur l'emplacement 1
(7) Table de changement sur l'emplacement 1
(T) Sens de convoyage des cartes
(1)
(4)
(5)
(6)
(7)
(2)
(3)
