3 Caractéristiques techniques e t composants Manuel d'utilisation E by SIPLACE 3.4 Vue d'ensemble des sous-groupes À partir de la version logic iel SC 712.1 Édition 05/2019 120 3.4.2 Vue d'ensemble des sou…
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.4 Vue d'ensemble des sous-groupes
119
3.4 Vue d'ensemble des sous-groupes
3.4.1 Vue d'ensemble des sous-groupes E by SIPLACE bilatéral
3
3
Fig. 3.4 - 1 Automate E by SIPLACE bilatéral - Vue d'ensemble des sous-groupes
(1) Module de base
(2) Conteneur de rejet
(3) Caméras stationnaires (en option)
(4) Moniteur avec clavier (2x) sur l'emplacement 2 (en option)
(5) Emplacement 2 avec dispositif de rentrée, découpeuse de bandes, couloir de bandes vides
(6) Portique avec tête de report (en fonction de la configuration)
(7) Convoyeur de circuits imprimés (convoyage individuel)
(8) Moniteur avec clavier (2x) sur l'emplacement 1
(9) Table de changement sur l'emplacement 1
(T) Sens de convoyage des cartes
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.4 Vue d'ensemble des sous-groupes À partir de la version logiciel SC 712.1 Édition 05/2019
120
3.4.2 Vue d'ensemble des sous-groupes E by SIPLACE unilatéral
3
3
Fig. 3.4 - 2 Automate E by SIPLACE unilatéral - Vue d'ensemble des sous-groupes
(1) Module de base
(2) Conteneur de rejet
(3) Caméras stationnaires (en option)
(4) Portique avec tête de report (en fonction de la configuration)
(5) Convoyeur de circuits imprimés (convoyage individuel)
(6) Moniteur avec clavier sur l'emplacement 1
(7) Table de changement sur l'emplacement 1
(T) Sens de convoyage des cartes
(1)
(4)
(5)
(6)
(7)
(2)
(3)
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report
121
3.5 Tête de report
3.5.1 SIPLACE CP14 pour report haute vitesse
N° de référence 03109887-xx, SIPLACE CP14 (sans caméra)
N° de référence 03105195-xx, caméra à composants, type 23 GigE
3

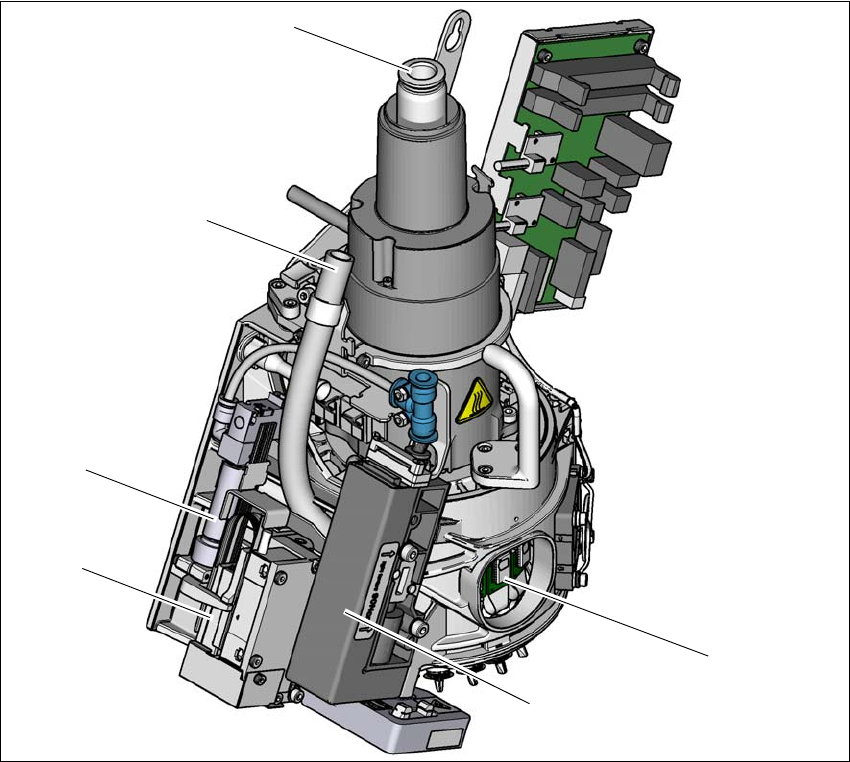

Fig. 3.5 - 1 SIPLACE CP14 - groupe de fonctions partie 1
(1) Commande DP, 14 commandes
(2) Soupape de régulation de pression
(3) Moteur Z (moteur linéaire)
(4) Cylindre de rappel
(5) Conduite d'air d'échappement de la soupape de régulation de pression (2)
(6) Raccordement de l'air comprimé pour 14 tubes de Venturi du circuit de prise/report et du cir-
cuit de maintien
(1)
(2)
(3)
(4)
(5)
(6)
