Manuel d'utilisation E by SIPLA CE 3 Caractéristiques techniques et composants À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report 125 3.5.2 SIPLACE CP12 pour repor t haute vitess e N° de réf…
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.5 Tête de report À partir de la version logiciel SC 712.1 Édition 05/2019
124

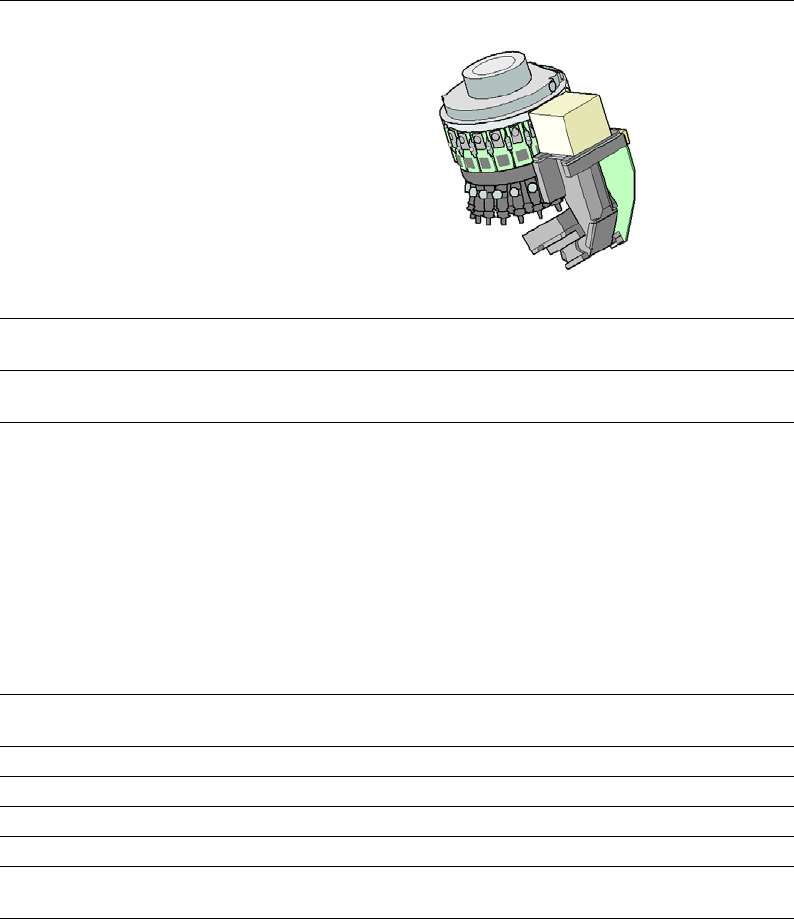

3.5.1.4 Caractéristiques techniques SIPLACE CP14
3
SIPLACE CP14
avec caméra à composants
type 23 GigE
Étendue de composants
*a
*)a Veuillez tenir compte du fait que l'étendue de composants reportables est aussi influencée par la
géométrie des pastilles, les standards propres aux clients et par les tolérances de conditionnement
des composants.
01005 à 2220, Melf, SOT,
SOD
Spécifications de composants
Hauteur max.
Matrice min. des pattes
Largeur min. des pattes
Matrice min. des billes
Diamètre min. des billes
Dimensions min.
Dimensions max.
Poids max.
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
0,25 g
Force de placement program-
mable
1,3 - 4,5 N
Types de pipettes 4xxx
Précision des axes X/Y
*b
*)b La valeur de précision SIPLACE est mesurée lors des essais d'acceptation des machines. Elle cor-
respond aux conditions indiquées dans l'étendue de la livraison et des services de SIPLACE.
± 41 µm / 3σ
Précision angulaire ± 0,5° / 3σ
Niveaux d'éclairage 5
Possibilités de réglage des
niveaux d'éclairage
256
5
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report
125
3.5.2 SIPLACE CP12 pour report haute vitesse
N° de référence 03082532-xx, SIPLACE CP12
N° de référence 03101672-xx, caméra à composants, type 30 GigE
3

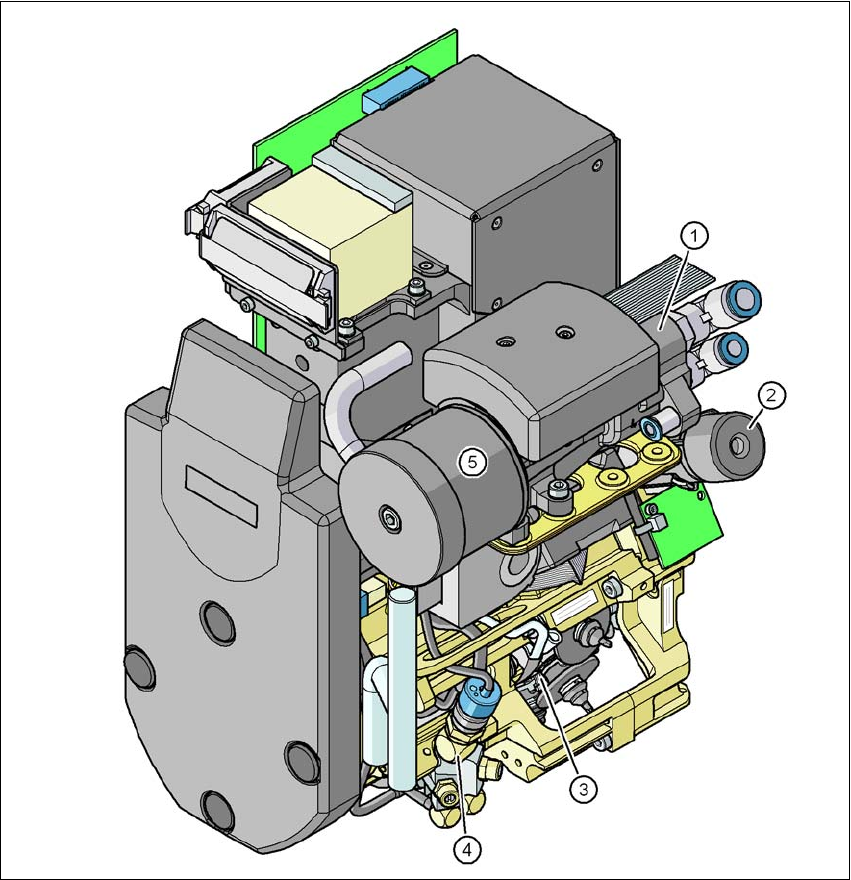

Fig. 3.5 - 3 SIPLACE CP12 - groupes de fonctions, partie 1
3
(1) Générateur de vide
(2) Station de rotation, axe DP
(3) Barillet avec 12 fourreaux, axe du barillet
(4) Soupape de régulation d'air comprimé
(5) Silencieux
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.5 Tête de report À partir de la version logiciel SC 712.1 Édition 05/2019
126
3

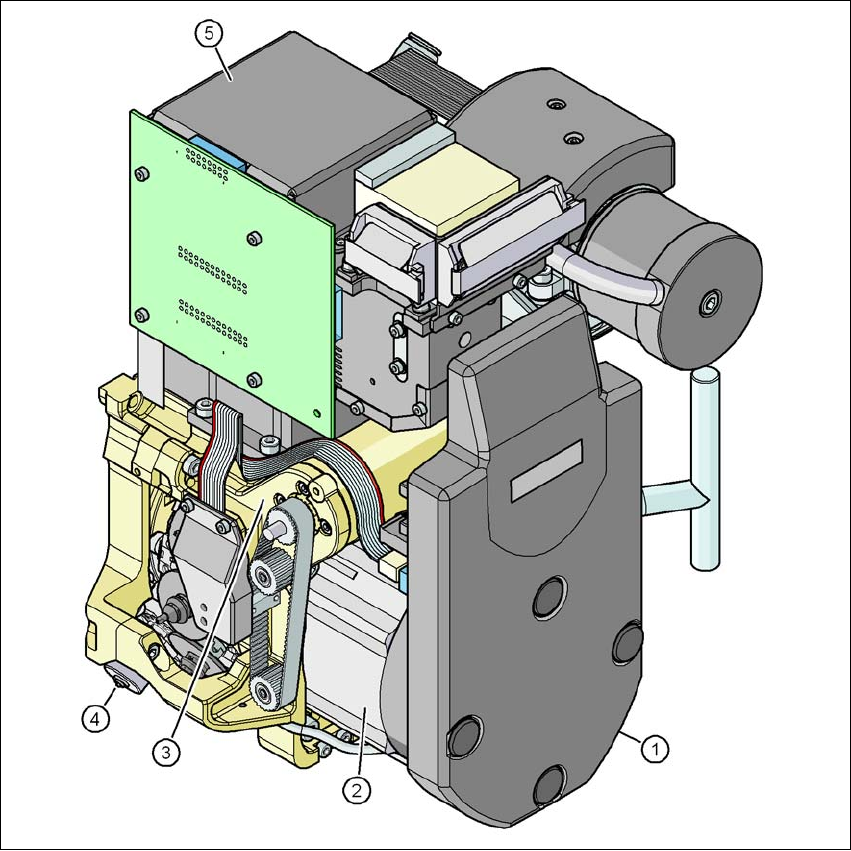

Fig. 3.5 - 4 SIPLACE CP12 - groupes de fonctions, partie 2
3
(1) Carte-pilote du répartiteur intermédiaire (sous le capot)
(2) Commande de barillet - moteur DR
(3) Moteur d'axe Z
(4) Commande de réglage de la valve
(5) Caméra à composants, type 30 GigE
