3 Caractéristiques techniques e t composants Manuel d'utilisation E by SIPLACE 3.5 Tête de report À partir de la version logiciel SC 712.1 Éditi on 05/2019 130 3 Fig. 3.5 - 6 SIPLACE CP6 - groupes de fonctions, part…
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report
129
3.5.3 SIPLACE CP6 pour report IC haute vitesse
N° de référence 03105986-xx, SIPLACE CP6
N° de référence 03101672-xx, caméra à composants, type 30 GigE
3

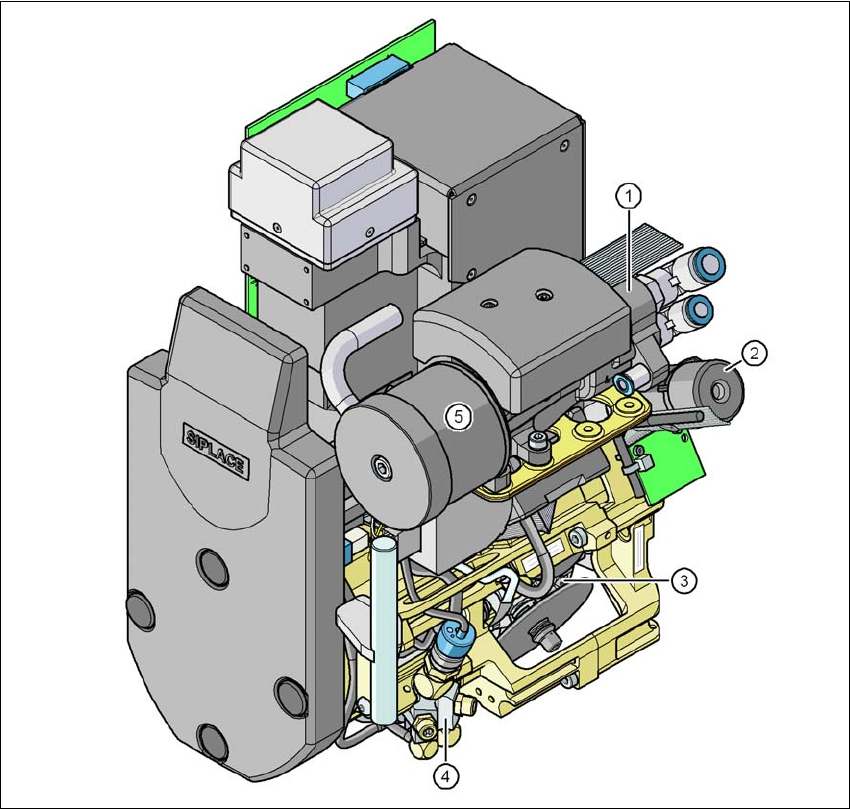

Fig. 3.5 - 5 SIPLACE CP6 - groupes de fonctions, partie 1
(1) Générateur de vide
(2) Station de rotation, axe DP
(3) Barillet avec 6 fourreaux, axe du barillet
(4) Soupape de régulation d'air comprimé
(5) Silencieux
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.5 Tête de report À partir de la version logiciel SC 712.1 Édition 05/2019
130
3

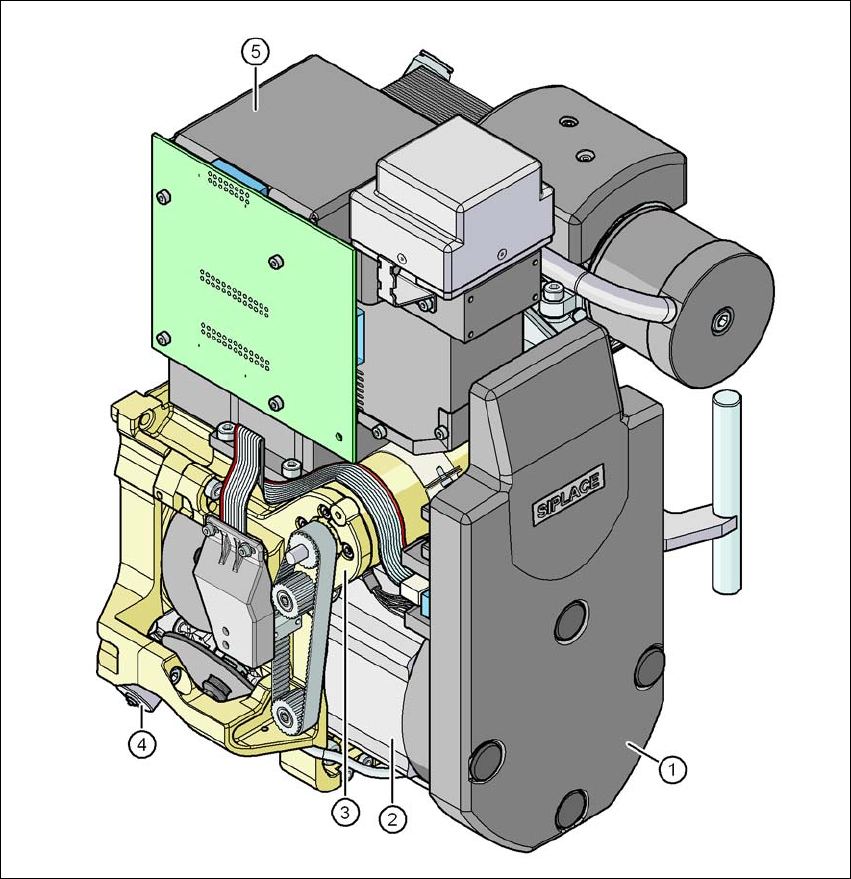

Fig. 3.5 - 6 SIPLACE CP6 - groupes de fonctions, partie 2
3
(1) Carte-pilote du répartiteur intermédiaire, sous le capot
(2) Commande de barillet - moteur DR
(3) Moteur d'axe Z
(4) Commande de réglage de la valve
(5) Caméra à composants, type 30 GigE
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report
131
3.5.3.1 Description
La SIPLACE CP6 travaille suivant le principe Collect&Place. Grâce à la caméra à composants nu-
mérique haute définition, la SIPLACE CP6 peut placer des composants avec une largeur de côté
allant jusqu'à 27 mm de manière précise et très rapide. Elle est ainsi idéale pour une utilisation
pour des produits à haute teneur en CI. On peut ainsi obtenir une nette accélération de la produc-
tion, même dans le domaine d'utilisation principal de PLCC 44 à QFP 208.
3.5.3.2 Capteur pour le conteneur des rebuts de composants
N° de référence 03103405-xx Capteur pour le conteneur des rebuts de composants
Le détecteur pour le conteneur des rebuts de composants vérifie si le conteneur des rebuts de
composants est correctement logé dans sa fixation.
– Si le conteneur des rejets n'a pas été placé correctement, l'automate ne peut pas être lancé.
– Si le conteneur des rejets sort de sa fixation pendant le processus de report, l'automate s'ar-
rête immédiatement, pour éviter une collision de la tête.
Chaque conteneur de rejet est surveillé par son propre capteur.
3.5.3.3 Fonctionnement avec pompe à vide
Pour la SIPLACE CP6, on utilise une pompe à vide pour obtenir un vide efficient (voir section
3.5.4
, page 133).
