Manuel d'utilisation E by SIPLA CE 3 Caractéristiques techniques et composants À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report 133 3.5.4 Pompe à vide Chaque tête Collect&Place (SIPLAC…
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.5 Tête de report À partir de la version logiciel SC 712.1 Édition 05/2019
132
3.5.3.4 Caractéristiques techniques
3

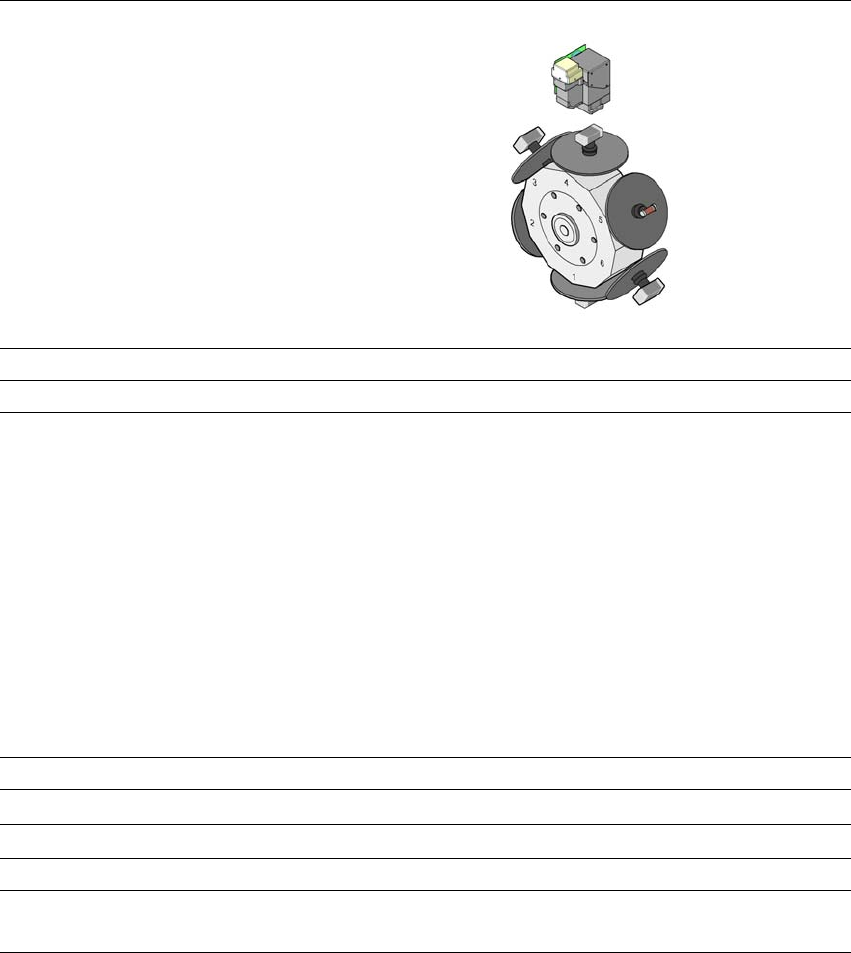

SIPLACE CP6
avec caméra à composants type 30 GigE
Étendue de composants
*a
*)a Veuillez tenir compte du fait que l'étendue de composants reportables est aussi influencée par la géométrie
des pastilles, les standards propres aux clients et par les tolérances de conditionnement des composants.
0201 à 27 x 27 mm²
Spécification de composant
Hauteur max.
Matrice min. des pattes
Largeur min. des pattes
Matrice min. des billes
Diamètre min. des billes
Dimensions min.
Dimensions max.
Poids max.
8.5 mm
*b
0,3 mm
0,15 mm
0,25 mm pour les composants< 18 × 18 mm²
0,35 mm pour les composants ≥18 × 18 mm²
0,14 mm pour les composants < 18 × 18 mm²
0,2 mm pour les composants ≥18 × 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
*)b 19 mm lors de l'enlèvement d'une pipette, seulement avec configuration de tête PP
Types de pipettes 38xx, 39xx
Précision des axes X/Y
*c
*)c La valeur de précision a été mesurée avec un standard IPC indépendant de fournisseur.
± 52,5 μm/3σ
Précision angulaire ± 0,225°/3σ
Niveaux d'éclairage 5
Possibilités de réglage des niveaux
d'éclairage
256
5
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.5 Tête de report
133
3.5.4 Pompe à vide
Chaque tête Collect&Place (SIPLACE CP14/12/6) dispose d'un générateur de vide propre qui ali-
mente les circuits de blocage et de report avec le vide nécessaire. Le générateur de vide pour les
têtes de report fonctionne suivant le principe de Venturi. Lors d'un fonctionnement avec une
pompe à vide, la consommation en air comprimé de la tête Collect&Place (SIPLACE CP14/12/6)
se réduit nettement. Les coûts de fonctionnement courants baissent suivant le montant des coûts
de l'énergie.
3
3

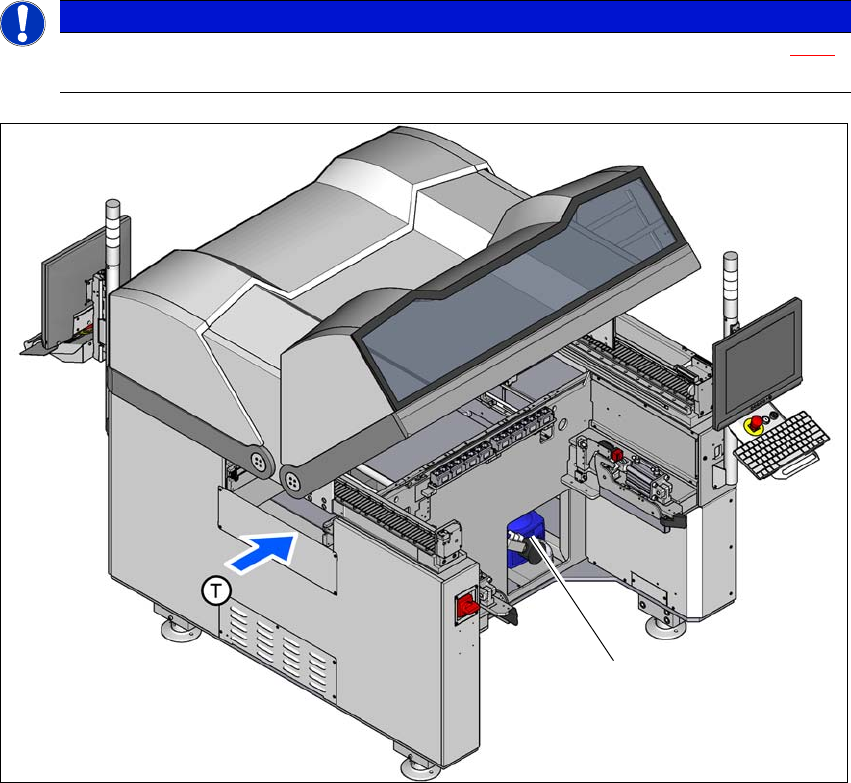

Fig. 3.5 - 7 Situation de la pompe à vide
(1) Situation de la pompe à vide
NOTA
La consommation d'air comprimé avec pompe à vide est indiquée dans la section 3.2.4
,
en page 109.
(1)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.5 Tête de report À partir de la version logiciel SC 712.1 Édition 05/2019
134
3.5.4.1 Consignes de sécurité
3
3
AVERTISSEMENT
Veuillez SVP respecter les consignes de sécurité 2.2.6, page 61.
AVERTISSEMENT
Observez les consignes de sécurité concernant la pompe à vide figurant dans la no-
tice d'utilisation fournie.
