3.6.3 Commande et réglage de la largeur
3.6.3.1 Commande avec le menu des fonctions élémentaires
Vous trouverez des informations sur la commande du système de convoyage de CI et sur le menu
des fonctions élémentaires dans l'aide en ligne.
3.6.3.2 Réglage de la largeur automatique
Les bandes transporteuses sont réglées sur la largeur théorique après réception de l'instruction.
Vous voudrez bien trouver des informations détaillées sur l'adaptation de la largeur de la piste de
convoyeur dans l'aide en ligne.
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.6 Système de transport des CI À partir de la version logiciel SC 712.1 Édition 05/2019
144
3.6.4 Définition de la courbure du circuit imprimé

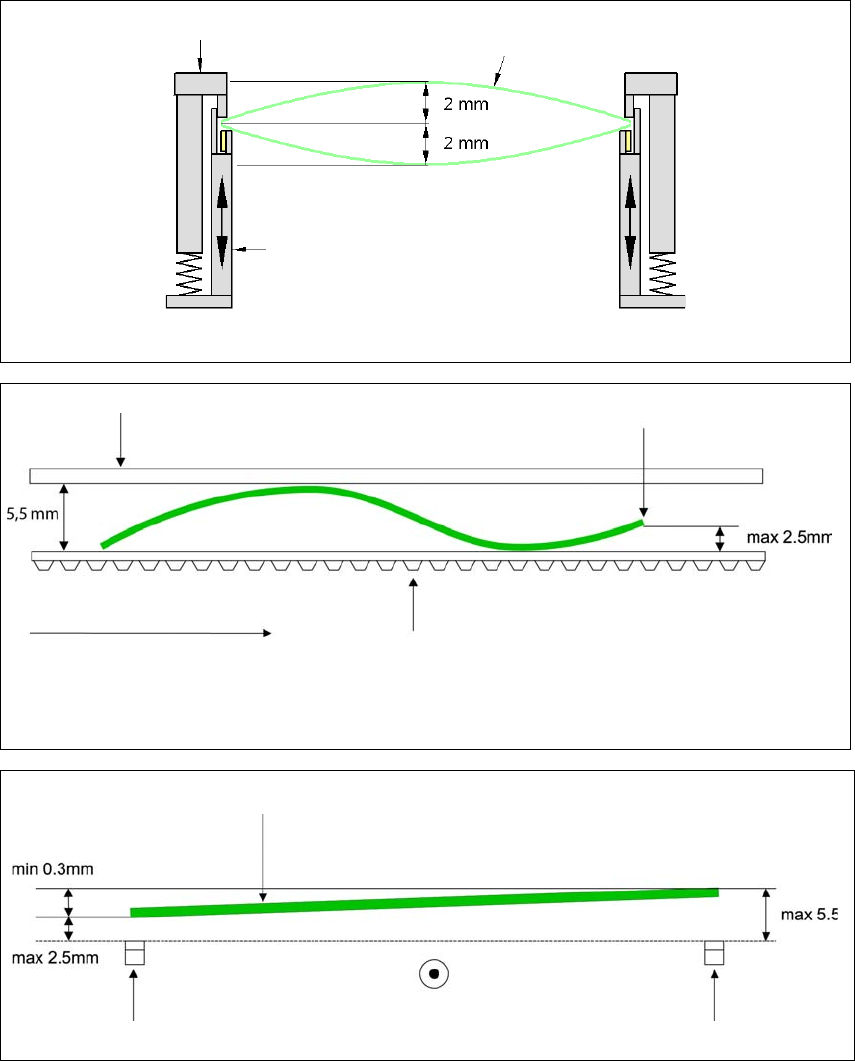

3.6.4.1 Courbure du CI pendant le convoyage
3
3
3
Mécanisme de serrage mobile
Bord de serrage fixe
Mécanisme de serrage mobile
CI
Courbure du CI transversalement par rapport au sens du convoyage : max. 1 % de la diagonale du CI mais
pas plus de 2 mm
Bord de serrage fixe
Courroie de transport
Sens du convoyage des CI
Bord avant du circuit imprimé
Courbure du CI dans le sens du convoyage + épaisseur du CI < 5,5 mm. Pliage du bord avant du circuit
imprimé max. 2,5 mm.
Bord avant du circuit imprimé
Courroie de transport gauche
Courroie de transport droite
Sens du convoyage des CI
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.6 Système de transport des CI
145

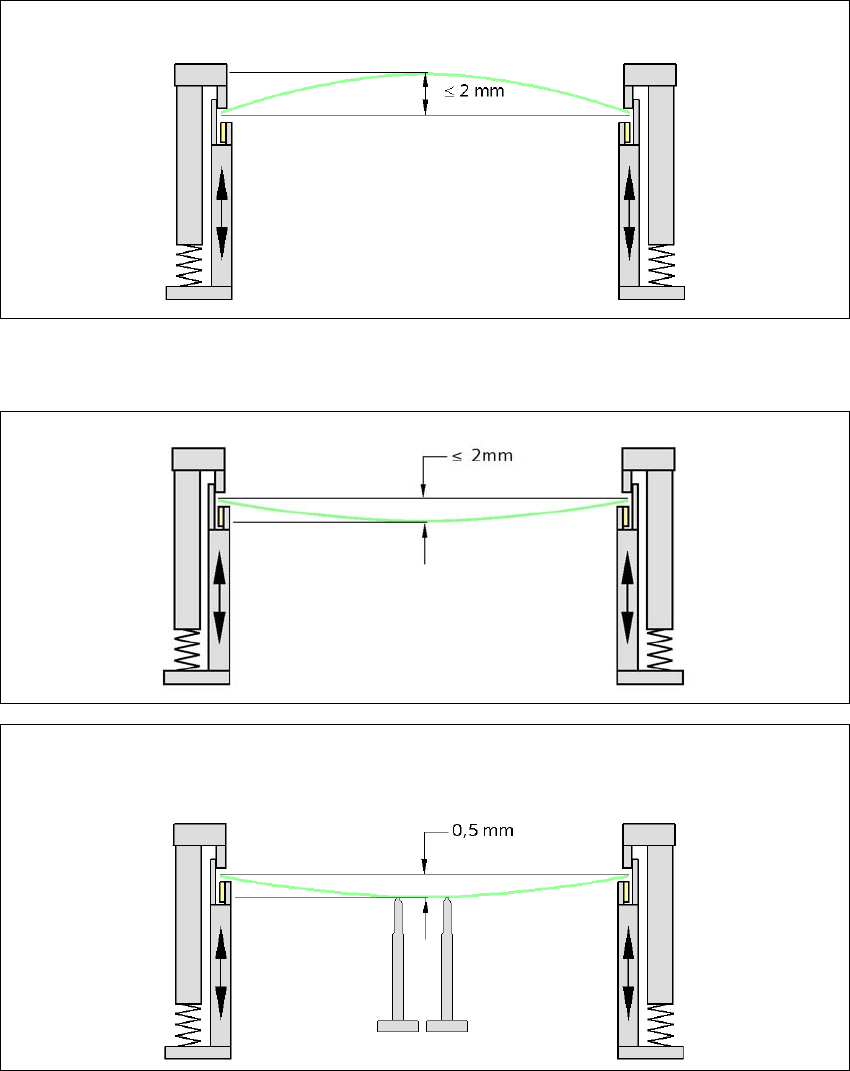

3.6.4.2 Courbure du CI lors du report
3
3
Les modifications de la position de surface sont utilisées automatiquement au moyen des fonctions pour l'ap-
prentissage de la hauteur.
3
3
Courbure du CI vers le bas : max. 2 mm
Courbure du CI vers le bas : max. 2 mm
0,5 mm
Pour empêcher une détérioration de la qualité de report et de la vitesse, nous recommandons d'utiliser un
soutien du CI, par exemple le soutien Smart Pin, de sorte que la courbe du circuit imprimé ne dépasse
pas 0,5 mm vers le bas.
