3.7 Système de vision
3.7.1 Structure
Sur chaque tête Collect&Place, une caméra à composants est intégrée (SIPLACE CP14/12/6).
La caméra à composants, stationnaire, P&P type 33 GigE, type 36 GigE et type 25 GigE pour la
tête SIPLACE TH/SIPLACE PP est fixée au cadre de la machine.
Le
module de vision des composants
permet de déterminer
– la position exacte du composant sur la pipette et
– la géométrie de la forme du boîtier.
Le
module de vision des CI
détermine, à l'aide de repères placés sur les circuits imprimés,
– la position du circuit imprimé,
– son angle de torsion
– et l'étirage du circuit imprimé.
Les caméras CI sont fixées sur le côté inférieur des portiques. À l'aide des repères apposés sur
les
modules d'alimentation
, elles déterminent la position de prélèvement exacte de composants,
ce qui est particulièrement important pour des composants de petite taille.
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.7 Système de vision
147
3.7.2 Caméra à composants, type 30 GigE
N° de référence 03101672-xx, caméra à composants, type 30 GigE
3

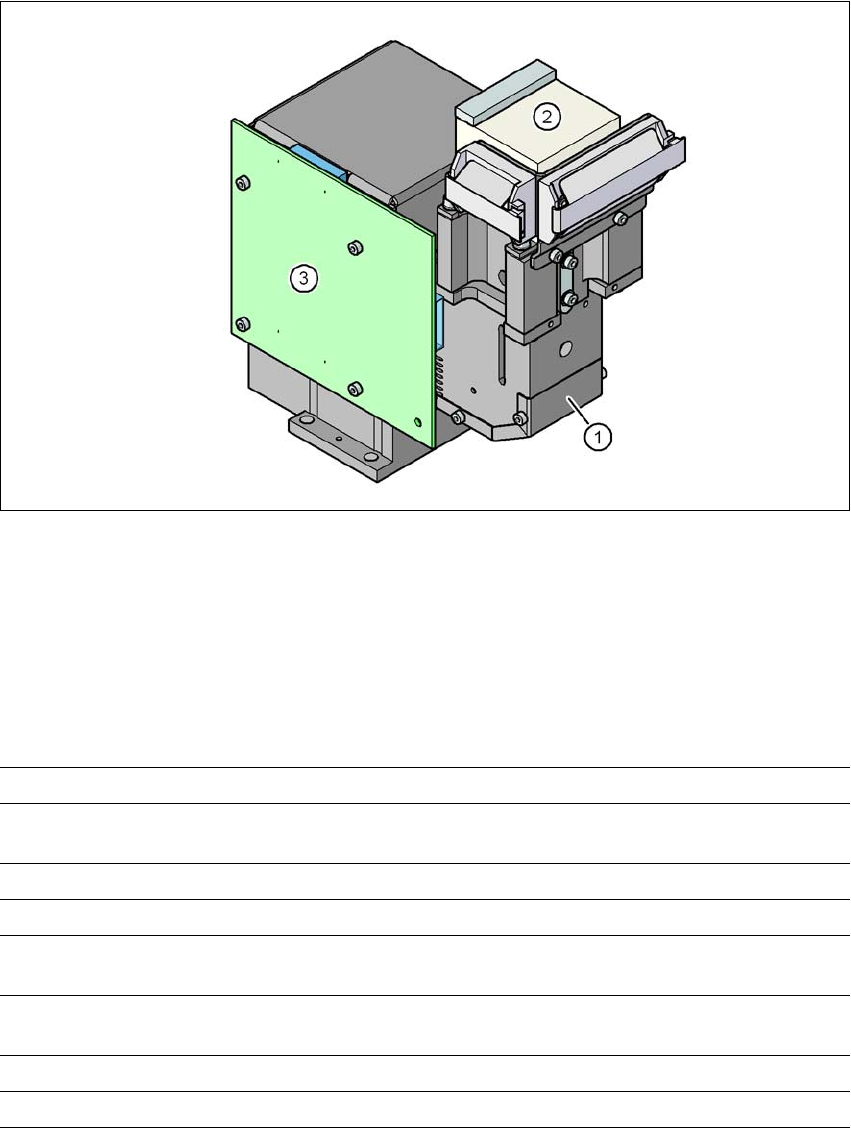

Fig. 3.7 - 1 Caméra à composants, type 30 GigE
(1) Optique de la caméra à composants et éclairage
(2) Amplificateur de caméra
(3) Commande d'éclairage
3.7.2.1 Caractéristiques techniques
3
Dimensions de composants 0,18 mm × 0,18 mm à 27 mm × 27 mm
Étendue de composants 01005 jusqu'à 27 mm × 27 mm
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Matrice min. des pattes 0,3 mm
Largeur min. des pattes 0,15 mm
Matrice min. des billes 0,25 mm pour les composants < 18 mm × 18 mm
0,35 mm pour les composants ≥ 18 mm × 18 mm
Diamètre min. des billes 0,14 mm pour les composants < 18 mm × 18 mm
0,2 mm pour les composants ≥ 18 mm × 18 mm
Champ de vision 32 mm × 32 mm
Type d'éclairage Lumière incidente (5 plans librement programmables)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.7 Système de vision À partir de la version logiciel SC 712.1 Édition 05/2019
148
3.7.3 Caméra à composants stationnaire, type 36 GigE
N° de référence 03112312-xx, caméra à composants stationnaire, type 36 GigE
3.7.3.1 Structure
3
Fig. 3.7 - 2 Composition de la caméra à composants stationnaire P&P, type 36 GigE
(1) Boîtier de caméra avec caméra intégrée
et amplificateur de caméra
(2) Plaque de verre - sur les niveaux d'éclai-
rage et d'optique
