Manuel d'utilisation E by SIPLACE 1 Introduction À partir de la version logi ciel SC.712.1 Édition 05/2019 15 1 Introduction Le présent manuel d'utilisation est un manu el ou un ouvrage de référence pour la com…
Contenu Manuel d'utilisation E by SIPLACE
À partir de la version logiciel SC 712.1 Édition 05/2019
14
Manuel d'utilisation E by SIPLACE 1 Introduction
À partir de la version logiciel SC.712.1 Édition 05/2019
15
1 Introduction
Le présent manuel d'utilisation est un manuel ou un ouvrage de référence pour la commande et
le paramétrage des automates de report E by SIPLACE
®
. Il s'agit ici d'un manuel d'utilisation
d'origine.
Dans les lignes d'en-tête de chaque chapitre, vous trouverez des indications sur le niveau de l'édi-
tion et sur la version du logiciel à partir de laquelle cette notice est valable.
La plate-forme d'automate de report SMT E by SIPLACE à vitesse moyenne a été conçue en par-
ticulier pour des environnements électroniques petits et moyens.
Les automates de report E by SIPLACE sont disponibles en différentes variantes et
configurations :
– automate de report d'un seul côté avec table fixe ou table de changement sur l'emplacement
1. Il n'y a aucune table à composants pour la mise à disposition de composants sur l'empla-
cement 2.
– Automate de report bilatéral avec table fixe sur l'emplacement 1 et table de changement sur
l'emplacement 2.
– Automate de report bilatéral avec table de changement sur l'emplacement 1 et sur l'empla-
cement 2.
– Automate de report bilatéral avec table fixe sur l'emplacement 1 et sur l'emplacement 2.
On dispose de cinq configurations de tête de report pour faire face dans chaque cas aux exi-
gences de production :
– SIPLACE CP14
– SIPLACE CP12
– SIPLACE CP12/PP
– SIPLACE CP6/PP
– SIPLACE TH
1 Introduction Manuel d'utilisation E by SIPLACE
1.1 E by SIPLACE unilatéral À partir de la version logiciel SC.712.1 Édition 05/2019
16
1.1 E by SIPLACE unilatéral
1.1.1 E by SIPLACE avec table de changement sur l'emplacement 1
1

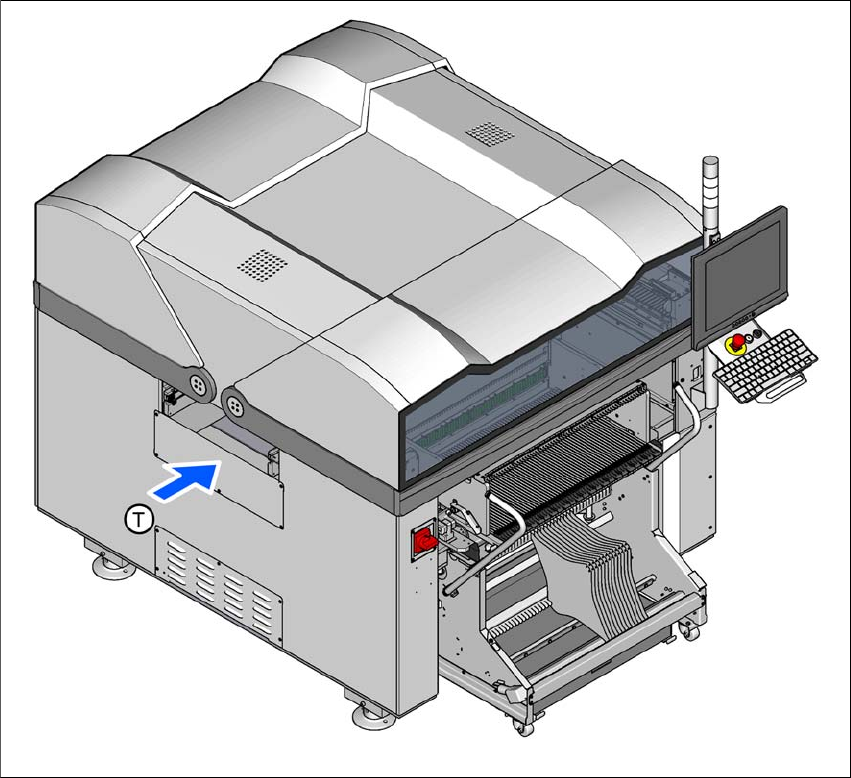

Fig. 1.1 - 1 Automate de report E by SIPLACE unilatéral avec table de changement sur l'emplacement 1
(T) Sens de convoyage des cartes
