3.7.3.2 Caractéristiques techniques
3
Dimensions de composants 0,8 x 0,8 mm² à 32 x 32 mm² (mesure simple)
Étendue de composants 0603, MELF, SO, PLCC, QFP, condensateurs électrolytiques,
BGA
Matrice min. des pattes 0,4 mm
Largeur min. des pattes 0,24 mm
Matrice min. des billes 0,56 mm
Diamètre min. des billes 0,32 mm
Champ de vision 38 x 38 mm²
Type d'éclairage Lumière incidente (six plans librement programmables)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.7 Système de vision À partir de la version logiciel SC 712.1 Édition 05/2019
150
3.7.4 Caméra de CI, type 34, numérique
3.7.4.1 Structure
3

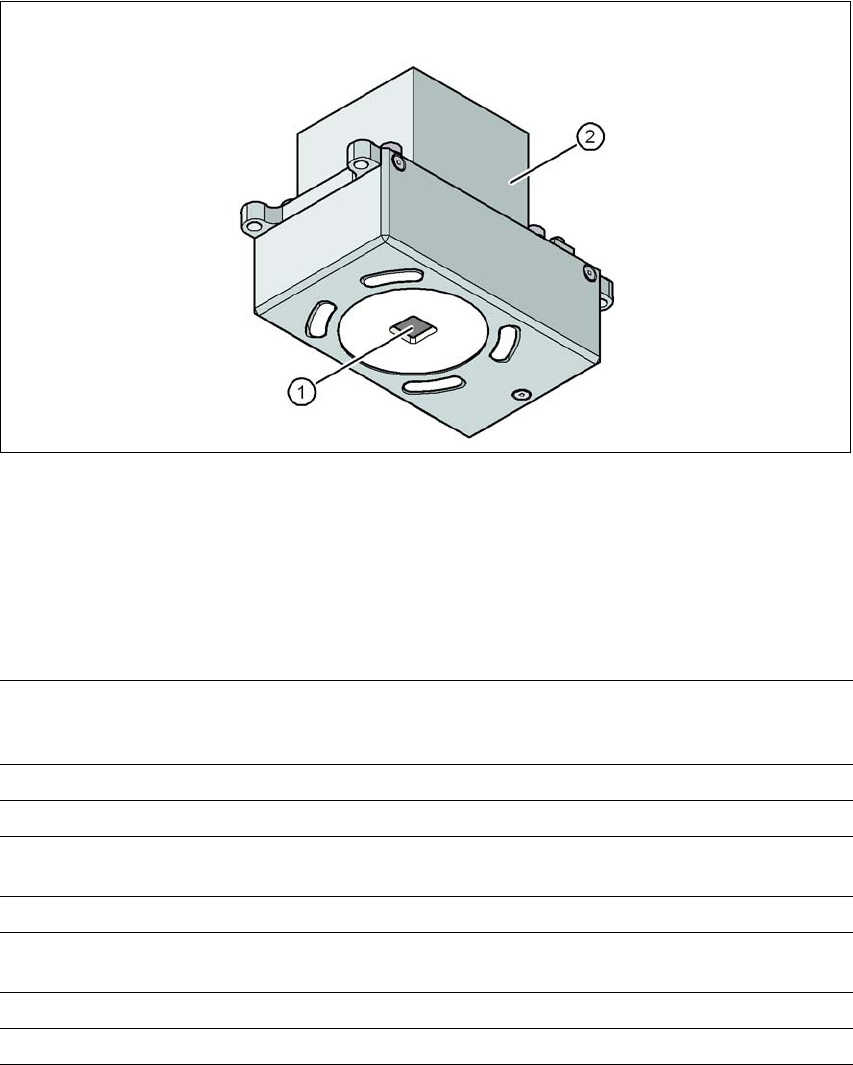

Fig. 3.7 - 3 Caméra de CI, type 34, numérique
(1) Optique de la caméra à CI et éclairage
(2) Amplificateur de caméra
3.7.4.2 Caractéristiques techniques
3
Repères de CI Jusqu'à 3 (circuits séparés et cartes multiples),
jusqu'à 6 dans l'option « CI long » (les repères optionnels sont
affichés par l'optimisation).
Repères locaux Jusqu'à 2 par CI (peuvent être de type différent)
Mémoire de la bibliothèque Jusqu'à 255 types de repères par circuit séparé
Traitement des images Méthode de détection de bord (Caractéristique singulière) sur la
base des valeurs de gris
Type d'éclairage Lumière incidente (3 plans librement programmables)
Temps de reconnaissance par
marque/marque mauvaise
20 ms - 200 ms
Champ de vision 5,78 mm × 5,78 mm
Écart du plan de focalisation 28 mm
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.7 Système de vision
151
3.7.4.3 Caractéristiques des repères
3
3.7.4.4 Caractéristiques des points d'encre
3
Déterminer 2 repères
Déterminer 3 repères
Position X / Y, angle de torsion de l'étirage du CI central
En plus : cisaillement, étirage distinct dans le sens X et Y
Formes des repères Repères synthétiques : cercle, croix, carré, rectangle, losange,
contours circulaires, quadratiques et rectangulaires, croix
double
Motif : quelconque
Surface des repères
Cuivre
Étain
Sans oxydation et réserve de soudure
Voilement ≤ 1/10 de la largeur de la structure, respectivement
bon contraste par rapport à l'environnement
Mesures des repères synthétiques
Taille min. X / Y pour le cercle et le rectangle :
Taille min. X / Y pour le cercle et le rectangle :
Taille min. X / Y pour la croix :
Taille min. X / Y pour la double croix :
Taille min. X / Y pour le losange :
Largeur min. du cadre pour l'anneau du cercle et le cadre du
rectangle :
Largeur des barres / écart min.entre barres pour la croix, la
double croix :
Taille max. X / Y pour toutes les formes de repère :
Largeur max. des barres pour la croix, la double croix :
Tolérances min. en général :
Tolérances max. en général :
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2 % de la dimension nominale
20 % de la dimension nomi-
nale
Mesures des échantillons
Taille min.
Taille max.
0,5 mm
3 mm
Environnement des repères Il n'est pas nécessaire d'avoir une espace libre autour du repère
s'il n'y a, à l'intérieur du champ de recherche, aucune structure
de repère similaire.
Méthodes - Procédé de reconnaissance des repères synthétiques
- Valeur de gris moyenne
- Méthode de l'histogramme
- Adaptation du modèle
Taille des formes ou des struc-
tures de repères
Repères synthétiques
Autres procédés
Mesures des repères synthétiques : voir section Caractéris
-
tiques des repères
3.7.4.3, page 151.
min. 0,3 mm
max. 5 mm
Matériau des capots Couvre bien
Temps de reconnaissance suivant la méthode : 20 ms - 0,2 s
