Manuel d'utilisation E by SIPLA CE 3 Caractéristiques techniques et composants À partir de la version logiciel SC 712.1 Édition 05/2019 3.8 Modu les d'alimentation pour E by SIPLACE 153 3.8.1.3 Enlèvement manue…
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.8 Modules d'alimentation pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
152
3.8 Modules d'alimentation pour E by SIPLACE
Parmi les principales caractéristiques des SmartFeeders E SIPLACE, on trouve la précision éle-
vée de la position de prélèvement, la programmabilité en ligne, les affichages d'état sur un écran
à cristaux liquides et la manipulation aisée lors du changement des modules d'alimentation pen-
dant le processus de report. Pour l'alimentation électrique et la communication de l'automate avec
les modules d'alimentation, on utilise des broches Pogo.
3.8.1 Modules d'alimentation de bande
3.8.1.1 Matériau de la bande
La gamme des largeurs de bandes va de 8 mm à 56 mm. Le matériau des bandes est du blister
ou du papier. Les normes de bandes suivantes ont été prises pour base pour la conception des
modules d'alimentation de bande :
DIN EN 60286-3 (12/1998) / CEI 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
CEI 60286-3-2 3
La hauteur totale des bandes de blister est en fonction de la largeur des bandes et ne doit pas
excéder les valeurs maximales suivantes :
En ce qui concerne les bandes de papier de 8 mm, l'épaisseur du papier peut faire 1,6 mm au
maximum.
3.8.1.2 Diamètre du rouleau de bandes
Le diamètre du rouleau de bandes ne doit pas dépasser 19" (483 mm) pour tous les modules
d'alimentation.
3
Largeur de bandes Hauteur totale des bandes de blister
8 mm Max. 3,5 mm
12 mm Max. 16 mm
16 mm et plus Max. 16 mm
Diamètre du rouleau de bandes
avec table fixe
avec table de changement
jusqu'à 432 mm (17")
jusqu'à 483 mm (19")
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.8 Modules d'alimentation pour E by SIPLACE
153
3.8.1.3 Enlèvement manuel de condensateurs au tantale
Pour que les condensateurs au tantale ne provoquent pas un incendie du matériau de la bande
lors du découpage de la bande dans le cas d'erreurs de prise, l'interface utilisateur comporte
maintenant l'option « Stopper immédiatement en cas d'erreur de prise ». Cette option doit alors
être activée dans SIPLACE Pro. Dans l'automate de report, le composant non pris est réindexé
une fois et se trouve ensuite prêt à être enlevé dans la bande. La piste est désactivée et l'opéra-
teur est avisé par un message d'erreur d'avoir à sortir le composant au tantale de la bande. S'il
existe une piste de remplacement, la machine continue à effectuer des reports. Cependant, l'opé-
rateur a la possibilité d'arrêter l'automate et d'enlever le composant au tantale. S'il n'existe aucune
piste de remplacement et qu'aucun report n'est possible avec d'autres composants, l'automate
s'arrête. A cet endroit aussi, l'opérateur peut donc enlever le composant au tantale et acquitter
l'erreur. Après un redémarrage de l'automate par l'opérateur, le report se poursuit et les compo-
sants sont pris dans la piste, à nouveau validée.
3
NOTA
Cette fonction logicielle est aussi très judicieuse pour des composants coûteux.
Respectez également les instructions de sécurité relatives aux condensateurs à
base de poudre métallique (voir section 2.5.3
, page 73).
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.8 Modules d'alimentation pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
154
3.8.1.4 Design des modules d'alimentation de bande
Les deux illustrations suivantes représentent la conception du module d'alimentation de bande
pour le E by SIPLACE.
3

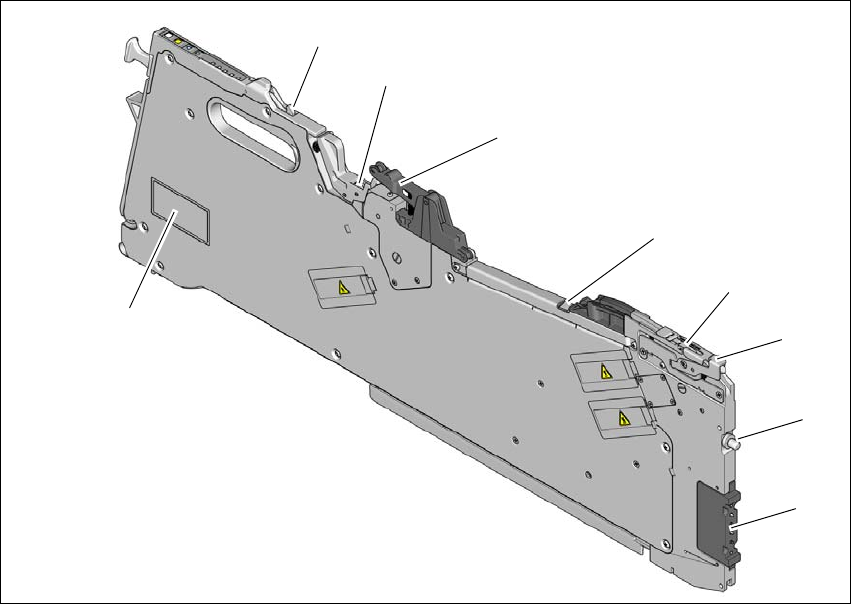

Fig. 3.8 - 1 SIPLACE SmartFeeder E - Vue de l'avant
(1) Interface broche Pogo
(2) Goupille de centrage « avant »
(3) Levier de soulèvement de la fenêtre de prise pour l'enfilage et le prélèvement de la bande
(4) Fenêtre de prise
(5) Fente de sortie du couloir à bandes
(6) Bras oscillant du film de recouvrement
(7) Roulettes d'insertion du film de recouvrement
(8) Cliquet de verrouillage
(9) Plaque signalétique
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
