Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.8 Modules d'alimentation pour E by SIPLACE
155
3

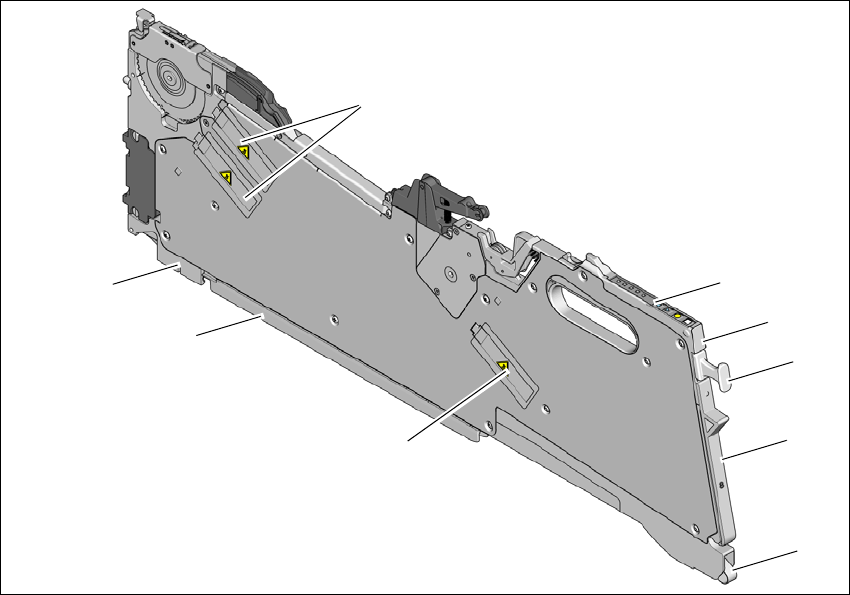

Fig. 3.8 - 2 8 mm E module d'alimentation de bande - vue de l'arrière
(1) Fente d'insertion dans le couloir à bandes avec ressort de bande
(2) Clapet du réservoir du film de recouvrement
(3) Poignée d'extraction, encliquetée
(4) Affichage d'état
(5) Panneau de commande
(6) Moteurs d'entraînement pour le convoyage de bandes
(7) Guidage à glissement avant
(8) Guidage à glissement arrière
(9) Moteur d'entraînement pour l'unité d'insertion du film de recouvrement
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.8 Modules d'alimentation pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
156
3.8.2 Caractéristiques techniques du SIPLACE SmartFeeder E
De manière générale, les modules d'alimentation de bande pour le E by SIPLACE ont une lon-
gueur de 587 mm environ et une hauteur de 200 mm environ. Les caractéristiques techniques
sont indiquées dans le tableau suivant.
3
La hauteur maximale des bords perturbateurs au-dessus de l'arête supérieure de la poche de
bande est de ≤ 3 mm. Comme les modules d'alimentation ne possèdent peut-être pas de clapets
situés en hauteur et en outre sont fixés solidement sur les tables de changement, le risque de se
cogner la tête est réduit au minimum.
Module d'alimentation de bande N° de réfé-
rence
L x H
[mm]
Largeur Emplace-
ment
Largeur de
pas de
transport
[mm]
Hauteur
maximale
de bande
SIPLACE SmartFeeder 2x8 mm E 00141569 587x200 22,9 2 1/2/4/8 3,5
SIPLACE SmartFeeder 8 mm E 00141570 587x200 10,8 1 1/2/4/8 3,5
SIPLACE SmartFeeder 12 mm E 00141571 587x200 22,6 2 4 - 16
*a
16
SIPLACE SmartFeeder 16 mm E 00141572 587x200 22,6 2 4 - 20*
a
16
SIPLACE SmartFeeder 24 mm E 00141673 587x200 34,4 3 4 - 32*
a
25
SIPLACE SmartFeeder 32 mm E 00141674 587x200 46,2 4 4 - 40*
a
25
SIPLACE SmartFeeder 44 mm E 00141675 587x200 58,0 5 4 - 52*
a
25
SIPLACE SmartFeeder 56 mm E 00141676 587x200 69,8 6 4 - 64*
a
25
SIPLACE SmartFeeder 72 mm E
*b
non appli-
cable
587x200 81.6 6 4 - 80*
a
25
SIPLACE SmartFeeder 88 mm E
*b
non appli-
cable
587x200 105.2 6 4 - 96*
a
25
Rouleaux de bande Diamètre 178 à 483 mm (7" à 19")
Durée du changement ≤ 8 s
*)a Par étapes de 4 mm
*)b Sur demande
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.9 Autres modules d'alimentation pour E by SIPLACE
157
3.9 Autres modules d'alimentation pour E by SIPLACE
3.9.1 SIPLACE StickFeeder E
N° de référence 00288207-xx SIPLACE StickFeeder E
Le SIPLACE StickFeeder E pour E by SIPLACE peut être utilisé sur toute table d'alimentation E
by SIPLACE. Le StickFeeder pour E by SIPLACE nécessite 10 pistes sur la table d'alimentation.
3
Fig. 3.9 - 1 SIPLACE StickFeeder E
3.9.2 Fonctionnement, installation et caractéristiques techniques
Les données de fonctionnement, de configuration et les caractéristiques techniques figurent dans
le StickFeeder E Job Guide,
[N° de référence : 00198626-xx]
