3 Caractéristiques techniques e t composants Manuel d'utilisation E by SIPLACE 3.9 Autres modules d'alimentation pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019 158 3.9.2.1 Consignes …
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.9 Autres modules d'alimentation pour E by SIPLACE
157
3.9 Autres modules d'alimentation pour E by SIPLACE
3.9.1 SIPLACE StickFeeder E
N° de référence 00288207-xx SIPLACE StickFeeder E
Le SIPLACE StickFeeder E pour E by SIPLACE peut être utilisé sur toute table d'alimentation E
by SIPLACE. Le StickFeeder pour E by SIPLACE nécessite 10 pistes sur la table d'alimentation.
3

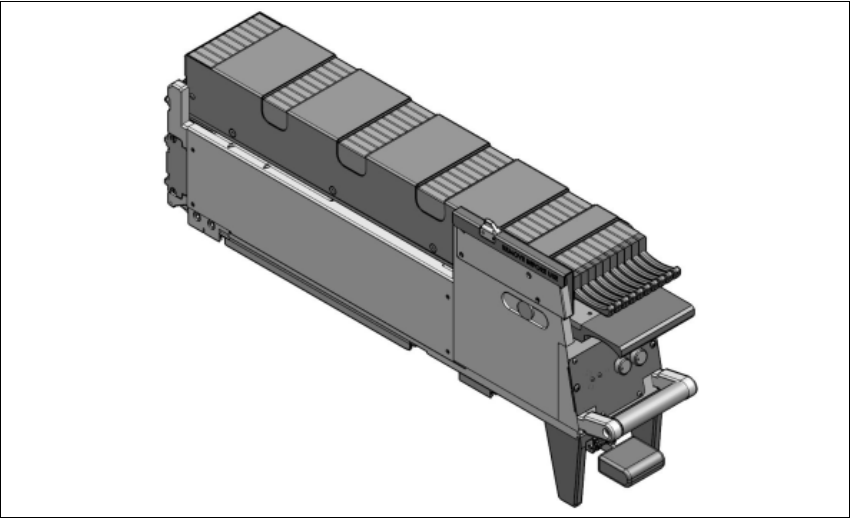

Fig. 3.9 - 1 SIPLACE StickFeeder E
3.9.2 Fonctionnement, installation et caractéristiques techniques
Les données de fonctionnement, de configuration et les caractéristiques techniques figurent dans
le StickFeeder E Job Guide,
[N° de référence : 00198626-xx]
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.9 Autres modules d'alimentation pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
158
3.9.2.1 Consignes de sécurité pour le SIPLACE StickFeeder E
3
3
3
3
Poids élevé du SIPLACE StickFeeder E!
Le poids important du SIPLACE StickFeeder E (14 kg) peut causer
des blessures si le module n'est pas manipulé comme il convient.
Ne pas soulever le module seul et ne pas le porter seul.
Utiliser des aides adéquates au soulèvement et au transport si
vous enlevez le module ou si vous le remplacez.
Faites-vous aider par une deuxième personne.
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.9 Autres modules d'alimentation pour E by SIPLACE
159
3.9.3 SIPLACE LDU E
SIPLACE LDU E est utilisé pour recouvrir des Flip Chips et des composants CSP avec du flux.
Le conteneur de flux glisse avec un mouvement linéaire sur la plaque plongeante et recouvre la
cavité dans la plaque plongeante d'une couche de flux (l'épaisseur de la couche est pré-définie).
Les paramètres de recouvrement d'un composant avec du flux sont donnés dans SIPLACE Pro.
Le composant est recouvert et la couche de flux est enduite renouvelée. Cette suite d'opérations
garantit des conditions de traitement constantes pour les composants. SIPLACE LDU E est consi-
déré comme module d'alimentation indépendant lors de la configuration. Une fonction de réchauf-
fement permet de modifier la viscosité du flux lorsqu'elle est mise en œuvre. Utilise 9
emplacements d'un module d'alimentation E de 8 mm.
3
Fig. 3.9 - 2 SIPLACE LDU E
NOTA
Ne peut être utilisé pour SIPLACE E-Pro
SIPLACE LDU E ne peut être utilisé pour SIPLACE E Pro.
