Manuel d'utilisation E by SIPLA CE 3 Caractéristiques techniques et composants À partir de la version logiciel SC 712.1 Édition 05/2019 3.10 Tab le de changement pour E by SIPLACE 163 3 Fig. 3.10 - 2 Table de change…
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.10 Table de changement pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
162
3.10 Table de changement pour E by SIPLACE
N° de référence 03104678-xx Table de changement pour E by SIPLACE 60 pistes
Les tables de changement sont des modules indépendants qui peuvent être configurés avec le
SIPLACE SmartFeeder E.
3

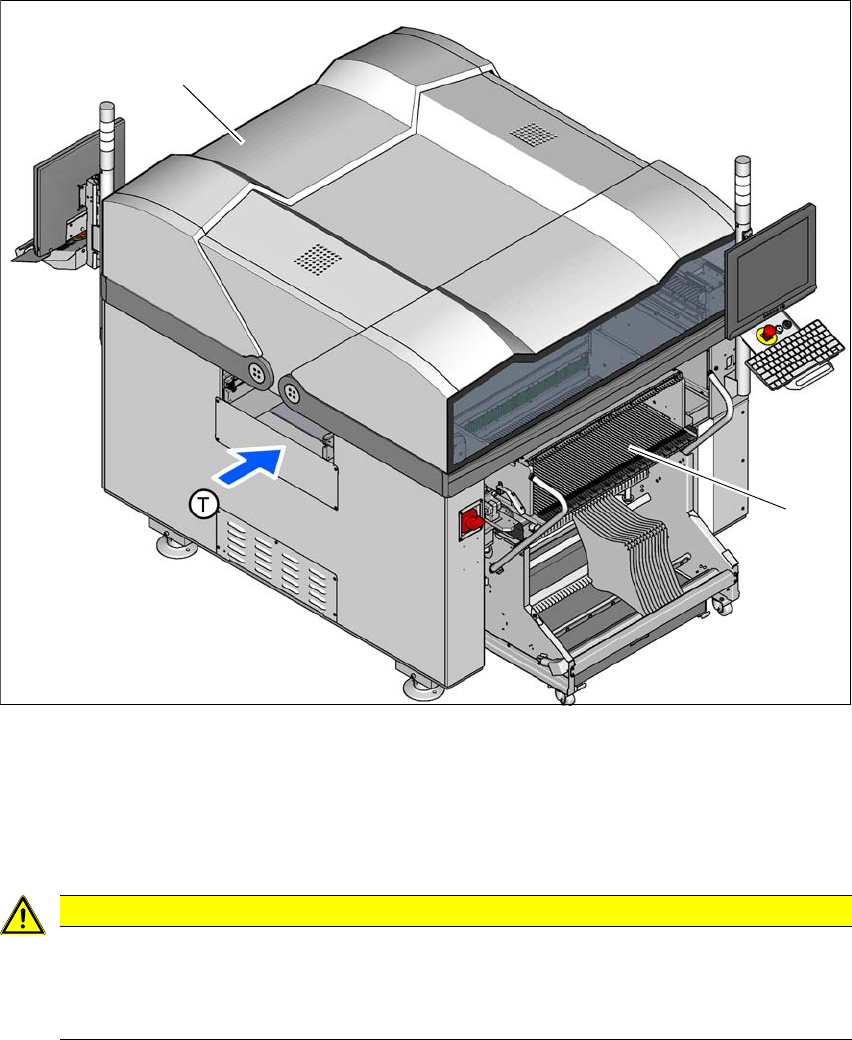

Fig. 3.10 - 1 Emplacements sur la table de changement, E by SIPLACE (exemple : automate bilatéral)
(1) Emplacement 1
(2) Emplacement 2
(T) Sens de convoyage des cartes
3
ATTENTION
Les tables échangeables E by SIPLACE ne peuvent être arrimées qu'aux emplacements
sur lesquels le dispositif d'insertion pour table échangeable pour E by SIPLACE a été
monté
(fig. 5.16 - 3, page 255).
(1)
(2)
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.10 Table de changement pour E by SIPLACE
163
3
Fig. 3.10 - 2 Table de changement, E by SIPLACE
(1) Table de changement avec 60 pistes
(1)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.10 Table de changement pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
164
3.10.1 Structure
La table de changement se compose essentiellement du châssis, de la table à composants pour
recevoir les modules d'alimentation, du conteneur de rouleaux de bandes et du collecteur de
chutes de bande.
3

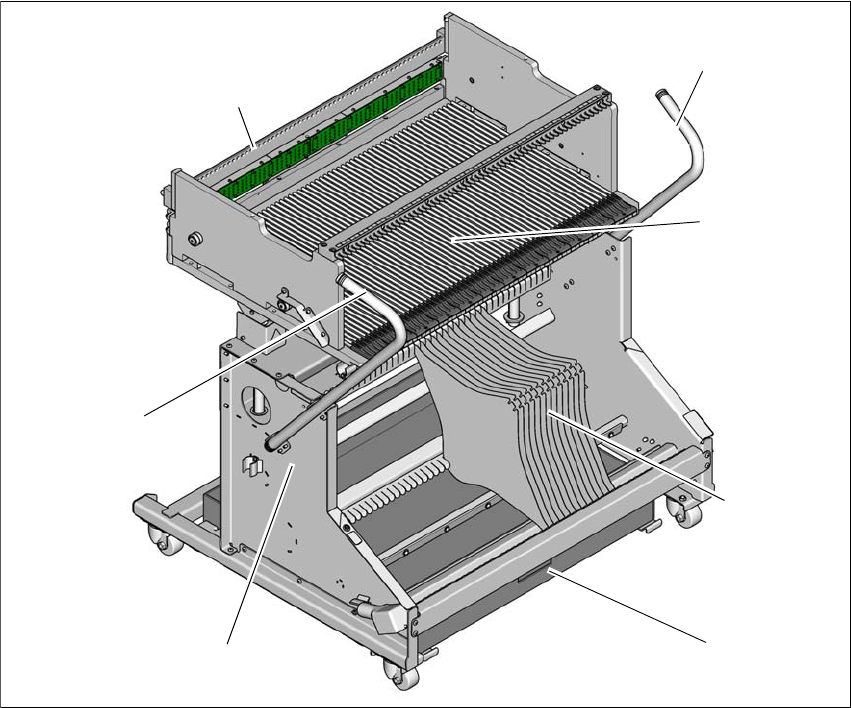

Fig. 3.10 - 3 Table de changement, E by SIPLACE 60 pistes – synoptique
(1) Châssis
(2) Table de changement
(3) Conteneur de bandes
(4) Collecteur de chutes de bande
(5) Poignée
(6) Barre de centrage
(1)
(2)
(5)
(4)
(3)
(6)
(5)
