3 Caractéristiques techniques e t composants Manuel d'utilisation E by SIPLACE 3.10 Table de changement pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019 168 3.10.5 T able de changemen t pou…
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.10 Table de changement pour E by SIPLACE
167
3.10.4 Repères sur la table de changement
3

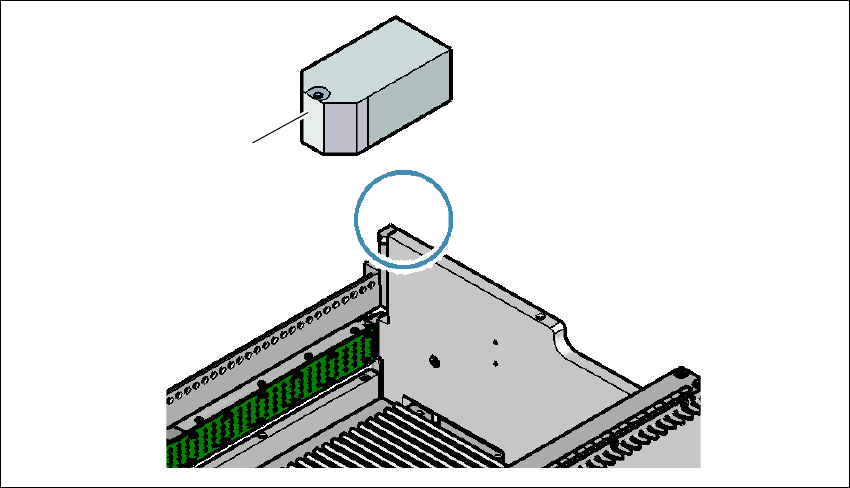

Fig. 3.10 - 4 Repères sur la table de changement
(1) Repères sur la table de changement
Après l'arrimage de la table de changement, l'automate ne trouve plus les repères de la table de
changement.
En ce qui concerne les composants, pourvus d'une longueur de bord, inférieure à 0,5 mm, donc
les composants 0402, voire plus petits, la position du composant est déterminée, avant la prise
du premier composant, avec la poche de bandes.
(1)
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.10 Table de changement pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
168
3.10.5 Table de changement pour E by SIPLACE
Les magasins se posent sur l'auxiliaire d'insertion avec leur guide coulissant avant. Lors de l'in-
sertion, le magasin glisse avec ses rails de guidage sur le profil de guidage jusqu'à la barre de
butée. Un trou de centrage est prévu sur la barre de butée pour accueillir la goupille de centrage
« avant » du SmartFeeder E SIPLACE. Simultanément, le cliquet de verrouillage de la table de
changement s'enclenche sur le rouleau de verrouillage du module d'alimentation. La goupille de
centrage « arrière » sur la face supérieure du magasin s'insère dans l'évidement de la barre de
centrage.
3

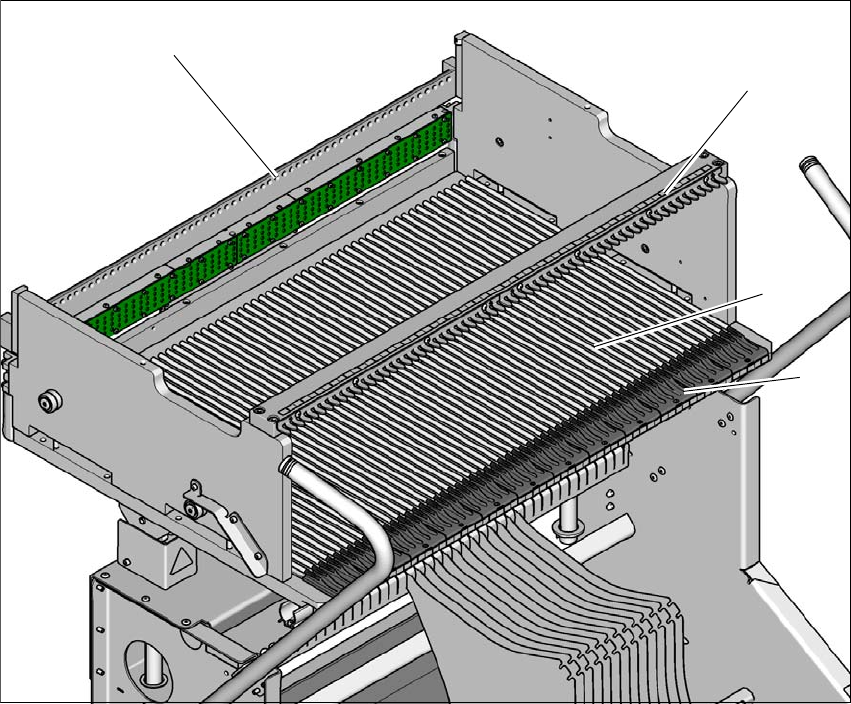

Fig. 3.10 - 5 Table de changement, vue de derrière
(1) Auxiliaire d'insertion
(2) Profil de guidage
(3) Barre de verrouillage pour le guidage et le blocage du SIPLACE SmartFeeder E
(4) Barre de centrage
(1)
(2)
(3)
(4)
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.10 Table de changement pour E by SIPLACE
169
3

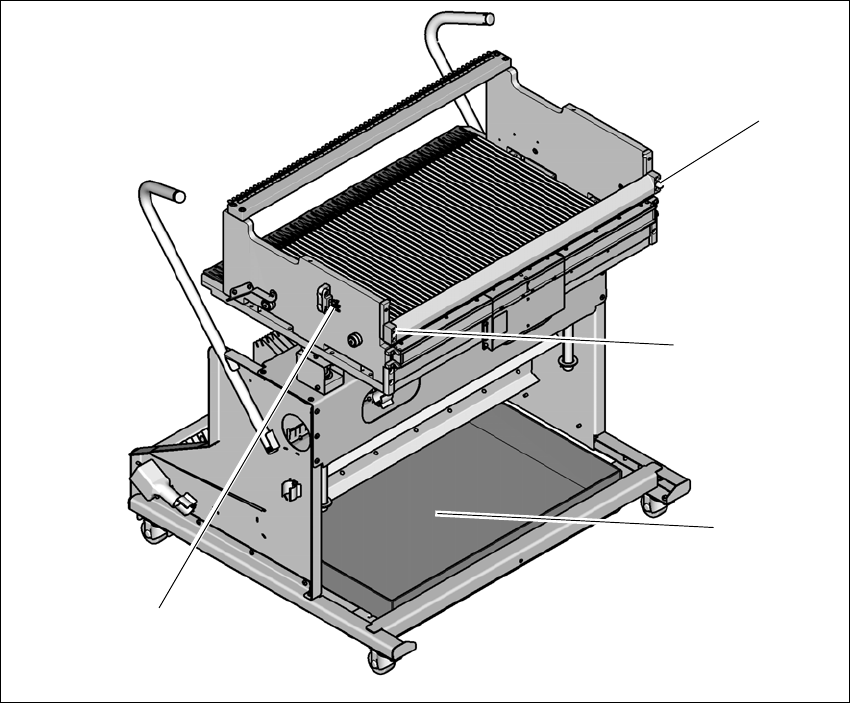

Fig. 3.10 - 6 Table de changement, vue de devant
(1) Languette de commutation pour l'interrupteur de sécurité du circuit d'arrêt d'urgence
(2) Goupille de centrage sur la table de changement
(3) Collecteur de chutes de bande
(1)
(2)
(2)
(3)
