3.10.6 Conteneur de bandes
3.10.6.1 Description
Le conteneur de bandes peut accueillir les rouleaux de bandes de 19" (483 mm) de diamètre max.
L'insertion des tôles de séparation est décrite dans la section 5.10.4
page 234.
3

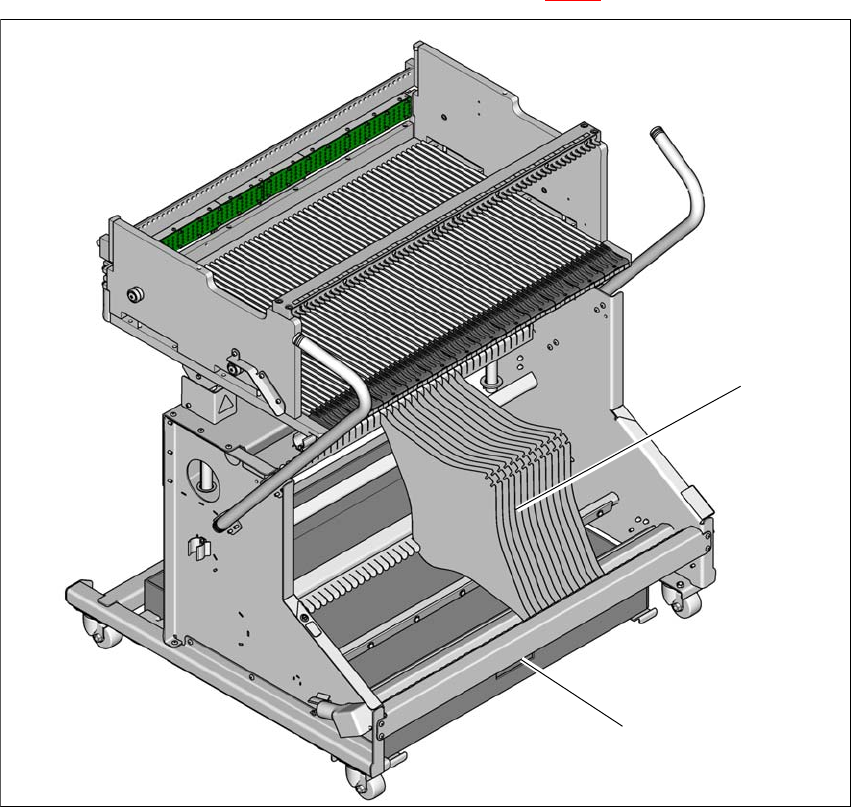

Fig. 3.10 - 7 Table de changement, E by SIPLACE, avec conteneur de bandes
(1) Conteneur de bandes avec tôles de séparation
(2) Collecteur de chutes de bande
(1)
(2)
Manuel d'utilisation E by SIPLACE 3 Caractéristiques techniques et composants
À partir de la version logiciel SC 712.1 Édition 05/2019 3.10 Table de changement pour E by SIPLACE
171
3
3.10.7 Glissière des chutes de bande
3

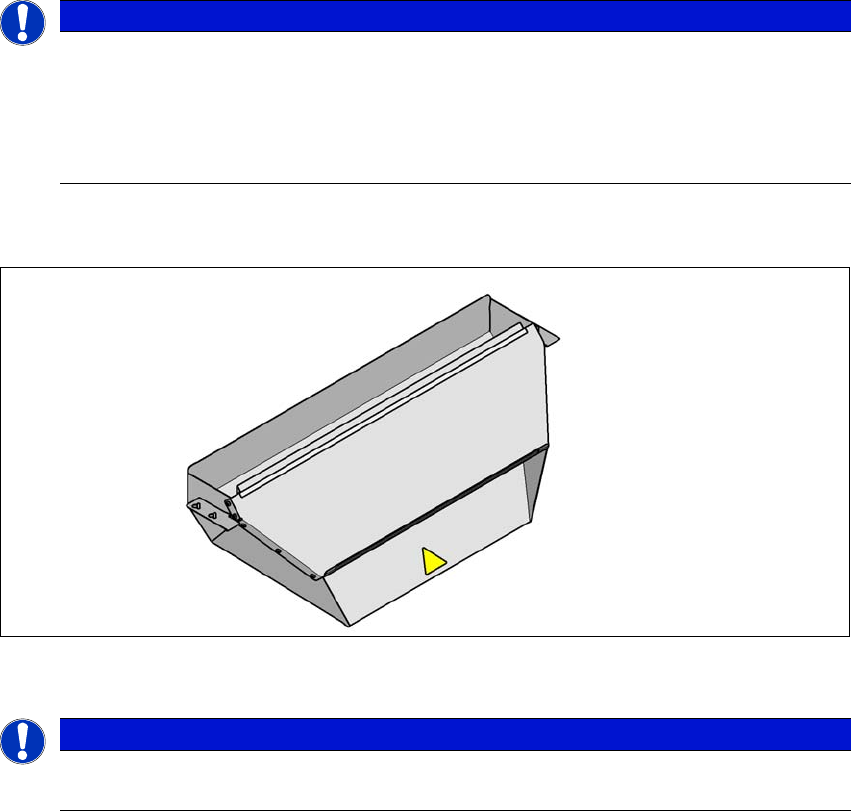

Fig. 3.10 - 8 Glissière de chutes de bande pour l'entrée de la table de changement
3
3
3.10.8 Couloir de bandes vides à l'entrée de la table de changement
N° de référence 03111421-xx Couloir de bandes vides, 12 mm
N° de référence 03111420-xx Couloir de bandes vides, 25 mm
NOTA
Utilisation des tiges embrochables
Les tables de changement pour E by SIPLACE ne nécessitent normalement pas de tiges
embrochables.
Utilisez des tiges embrochables si le message d'erreur « Timeout » arrive plusieurs
fois au SmartFeeder E SIPLACE.
NOTA
La glissière de chutes de bande pour E by SIPLACE ne peut être installée que sur l'ad-
mission de la table de changement pour E by SIPLACE (voir fig. 5.16 - 3, page 255).
3 Caractéristiques techniques et composants Manuel d'utilisation E by SIPLACE
3.10 Table de changement pour E by SIPLACE À partir de la version logiciel SC 712.1 Édition 05/2019
172
3

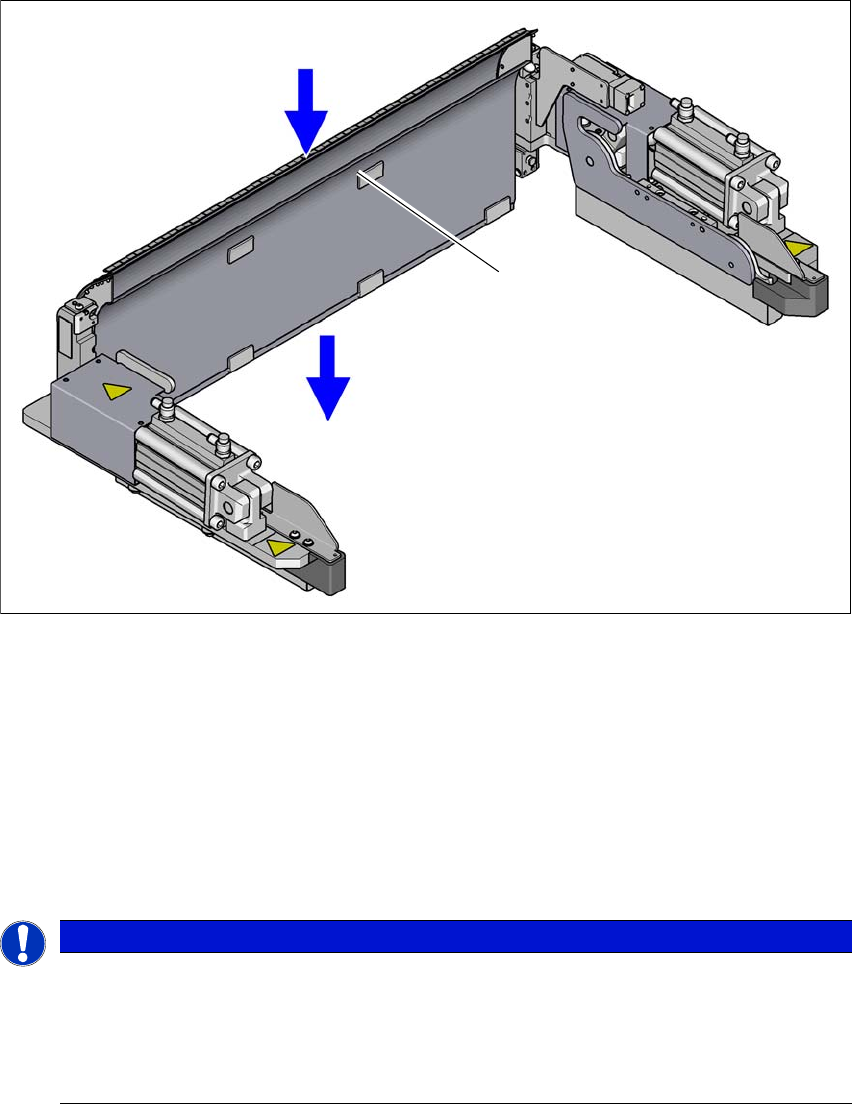

Fig. 3.10 - 9 Couloir de bandes vides sur l'admission de la table de changement E by SIPLACE
(1) Fente d'entrée pour les bandes vides
(2) Fente de sortie pour les bandes vides au-dessus de la découpeuse pneumatique
(3) Couloir de bandes vides < 12 mm à 25 mm (peut être enlevé pour des bandes > 12 mm)
Le couloir de bandes vides peut conduire des bandes avec une hauteur de poche d'au maximum
12 mm vers la découpeuse de bande pneumatique. Utilisez, pour les modules d'alimentation
utilisant des bandes ayant une hauteur de poche > 12 mm, le canal de bandes vides pour 25
mm.
3
NOTA
Risque de blocage !
Pour les modules d'alimentation avec des poches basses à côté de modules d'alimenta-
tion avec des poches hautes, il y a un risque de blocage pour les bandes vides.
Ne pas positionner des modules d'alimentation avec des poches basses juste à côté
de modules d'alimentation avec des poches hautes.
(1)
(2)
(3)
