4.1.1.2 Poids de l'automate prêt à être expédié
Le tableau suivant contient les indications de poids des automates, prêts pour l'expédition, y com-
pris l'emballage.
4
4.1.2 Contrôle de la livraison
Entreposez l'automate dans l'emballage, jusqu'à ce qu'il ait atteint la température ambiante.
Sinon, il y a un risque de condensation.
Contrôlez la livraison pour y détecter d'éventuelles détériorations.
Contrôlez les détecteurs de choc sur la caisse de transport.
Déballez l'automate et les accessoires et contrôlez la livraison quant à son caractère complet
(bon de livraison de référence).
Documentez le résultat dans le rapport d'installation / le procès-verbal de réception.
4.1.3 Configuration de la livraison
Lors de la livraison, l'automate est configuré de la manière suivante :
– La piste de convoyeur du convoyeur simple est réglée sur une largeur de 210 mm. Ce réglage
de largeur est important pour le réglage de précision de l'automate.
– Le moniteur est séparé de l'unité de commande (HMI).
– L'unité de commande (composée de témoins, claviers et surfaces d'appui) est démontée.
– L'axe du portique est fixé au moyen de protections pour le transport.
Automate Expédition en Europe Expédition outre-mer
E by SIPLACE 2.080 kg 2.080 kg
Table de change-
ment
180 kg 180 kg
Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.1 Transport et configuration de la livraison
175
4

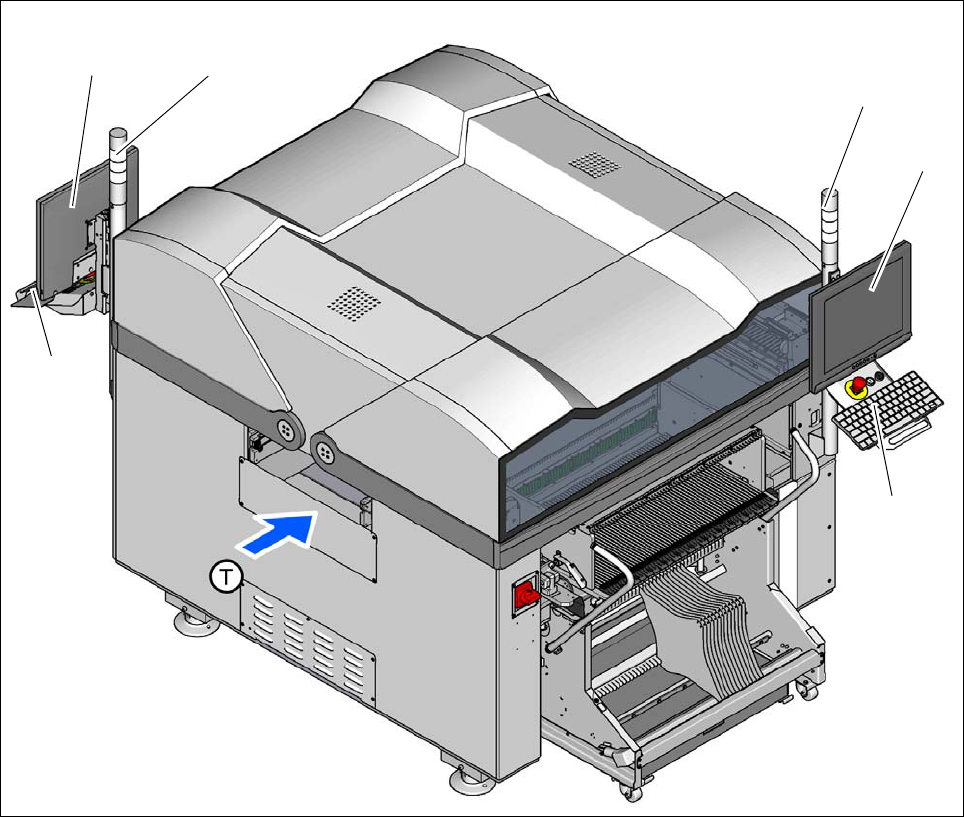

Fig. 4.1 - 2 Configuration du E by SIPLACE à la livraison (à l'exemple de l'automate bilatéral)
– L'unité de commande est démontée – composée de témoins (1), claviers avec surfaces d'ap-
pui (3)
– Le moniteur (2) est démonté
(1)
(3)
(2)
(1)
(3)
(2)
4 Installation et mise en service Manuel d'utilisation E by SIPLACE
4.1 Transport et configuration de la livraison À partir de la version logiciel SC 712.1 Édition 05/2019
176
4.1.4 Transport de l'automate dans la caisse de transport
4.1.4.1 Prestations de services
SIPLACE offre une intégration complète des automates SIPLACE dans la ligne de production
comme prestation de service. En raison du savoir-faire et des outils et moyens auxiliaires exis-
tants, il est possible d'effectuer l'installation de manière optimale. Toutefois, la condition en est
que les mesures d'infrastructure nécessaires, clarifiées au préalable, aient été mises à exécution
dans votre site de production.
Veuillez tenir compte du fait que le transport le plus sûr de l'automate est toujours le transport
dans la caisse de transport ou au moins sur la palette. Vous éviterez ainsi de graves dommages
sur l'automate lorsque, par exemple, les pieds de la machine entrent en collision avec des obsta-
cles.
4.1.4.2 Consignes de sécurité
4
4
4
4.1.4.3 Moyens de transport
Pour le transport de l'automate sur palette ou dans une caisse de transport, utilisez un chariot élé-
vateur à fourche satisfaisant aux exigences suivantes :
Longueur de la fourche : min. 1 800 mm
Capacité de charge : min. 5.000 kg
Largeur intérieure de fourche :min. 350 mm 4
4
AVERTISSEMENT
Veuillez respecter les consignes en vigueur en matière de prévention des accidents !
Veuillez tenir compte des consignes de lutte contre les accidents en vigueur pour le
transport de marchandises lourdes.
AVERTISSEMENT
Risque de basculement !
Si les spécifications imposées pour le chariot élévateur à fourche ne sont pas respectées
(section 4.1.4.3
, page 176) il y a un risque de basculement !
Pour le transport, utilisez seulement le chariot élévateur à fourches qui est spécifié.
AVERTISSEMENT
RISQUE DE COINCEMENT !
Lors du transport de l'automate, il a un risque de coincement pour les pieds.
Portez des chaussures spéciales.
