4.1.5.2 Moyens de transport
Pour le transport de l'automate, employez un chariot élévateur à fourche qui possède la spécifi-
cation suivante :
4.1.5.3 Repères de manutention pour chariot élévateur à fourche sur l'automate
L'illustration 4.1 - 3, page 179 vous montre les repères de manutention du chariot élévateur à
fourche sur l'automate lorsque vous soulevez l'automate de la palette ou voulez le transporter
sans palette.
4
4
4
Longueur de la fourche Min. 1800 mm
Force portante Min. 5.000 kg
Distance entre fourches quand la fourche évolue parallèlement
au sens de convoyage des cartes
Env. 420 mm
NOTA
Prévention des dommages sur l'automate
Transportez l'automate, sur des distances importantes, toujours avec palette et cha-
riot élévateur.
AVERTISSEMENT
Alignement de la fourche !
Avant
de soulever l'automate, prenez impérativement garde aux points suivants, afin
d'éviter des dommages irréversibles sur l'automate :
– La fourche doit être parallèle au convoyeur de CI.
– La fourche doit être au centre de la machine.
AVERTISSEMENT
Risque d'endommagement causé par un écartement des fourches trop important !
Le fait d'allonger l'écart de la fourche pour soulever l'automate hors de la surface d'appui
peut provoquer une déformation du cadre de machine et endommager des câbles et des
conduites.
Ouvrez la fourche de telle manière qu'elle se trouve toujours dans la zone de la sur-
face d'appui du dessous de la machine (voir fig. 4.1 - 3, page 179).
Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.1 Transport et configuration de la livraison
179
4
4

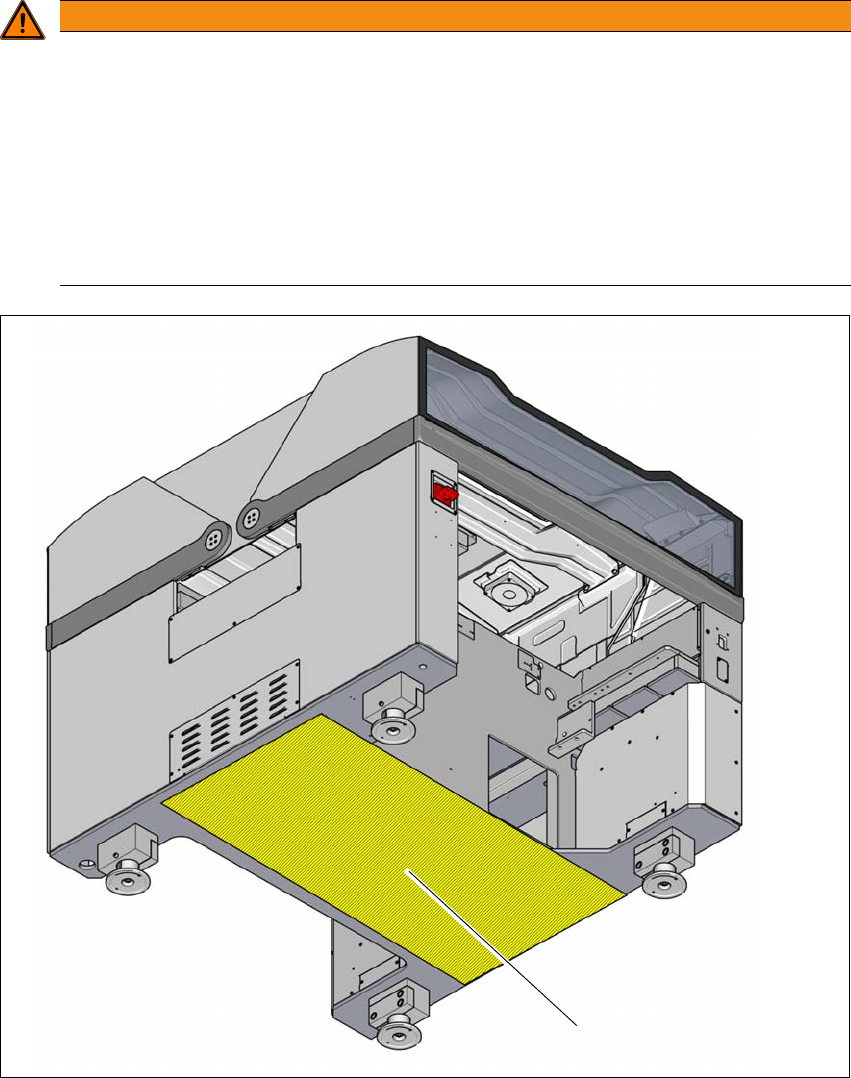

Fig. 4.1 - 3 Surfaces d'appui – fourche parallèle au sens de transport des circuits imprimés
(1) Surface d'appui pour la fourche du chariot élévateur
AVERTISSEMENT
Risque d'endommagement causé par une charge unilatérale !
Une sollicitation des pieds de machine sur un seul côté par le fait de basculer l'automate
par exemple peut conduire à une déformation de la fixation des pieds de machine.
Lors du soulèvement de l'automate, veillez à ce que les fourches soient chargées de
manière uniforme.
Utilisez une surface solide entre la fourche et l'automate.
Faites en sorte qu'une deuxième personne observe le soulèvement de l'automate et
s'assure que l'automate ne bascule pas sur le côté.
(1)
4 Installation et mise en service Manuel d'utilisation E by SIPLACE
4.2 Infrastructure du site d'implantation À partir de la version logiciel SC 712.1 Édition 05/2019
180
4.1.5.4 Ce dont vous devez absolument tenir compte lors du transport
4
4.2 Infrastructure du site d'implantation
4
4.2.1 Recommandations concernant les propriétés du sol
Le sol supportant l'automate doit être ferme et plan, comme les forces dynamiques peuvent gé-
nérer des vibrations sur le lieu d'implantation pendant le service de l'automate. L'amplitude des
vibrations dépend de la constitution du plancher. Sont par principe appropriés, dans la mesure où
les paramètres de la charge du sol, etc., sont respectés :
– construction du plancher en béton armé, par ex. les planchers dans les hangars industriels ;
– les dalles de plancher en béton armé, par ex. les sols en béton dans les hangars industriels
sans cave ;
– les locaux avec plancher double, dans la mesure où des fondations stables sont insérées
dans l'intervalle. Pour ces fondations intermédiaires, qui peuvent être faites en poutres
d'acier ou en béton, les mêmes conditions d'installation s'appliquent.
4.2.1.1 Planéité maximum du sol
La base de l'automate ne doit pas présenter une inclinaison de plus de 0,6%. Ceci correspond à
une inclinaison de 5 mm (dans le sens des y) et de 4 mm (sens des x) sur une distance de 800
mm (par exemple la largeur d'un chariot de composants).
4.2.1.2 Poids de la machine et charge répartie sur la surface
Pour les valeurs du poids de la machine et de la charge répartie sur la surface, voir section 3.3.1,
page 110.
AVERTISSEMENT
Risque d'endommagement !
Les filetages pour les pieds de machine sur la cadre de l'automate peuvent être endom-
magés s'ils viennent à frotter contre le sol ou à subir des chocs.
Lors du transport, veiller impérativement à ce que tous les pieds de la machine
flottent librement au-dessus du sol.
NOTA
Veuillez vous référer également au document « Configuration du réseau et de l'air com-
primé pour des installations SMD » (allemand+anglais, n° de référence 00197548-xx) que
vous recevrez lors de la livraison de l'automate SIPLACE.
