4 Installation et mise en service Manuel d'utilisation E by SIPL ACE 4.2 Infrastructure du site d'implantation À partir de la version logiciel SC 712.1 Édition 05/2019 188 – F5: Alimentation de l'arr êt de…
Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.2 Infrastructure du site d'implantation
187
Vue d'ensemble des fusibles fins 4
4

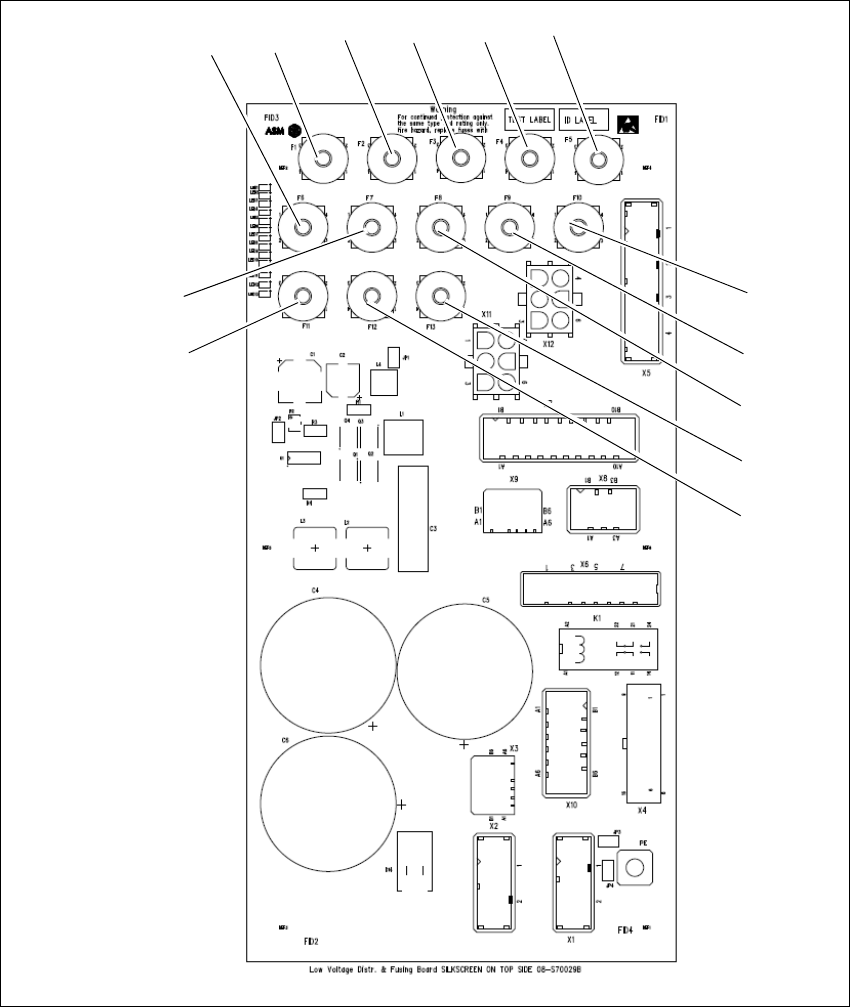

Fig. 4.2 - 6 Vue d'ensemble des fusibles fins
– F1: non utilisé
– F2: Alimentation PC1 (24 V)
– F3: Alimentation de convoyage (24 V)
– F4: Alimentation du relais de sécurité (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
4 Installation et mise en service Manuel d'utilisation E by SIPLACE
4.2 Infrastructure du site d'implantation À partir de la version logiciel SC 712.1 Édition 05/2019
188
– F5: Alimentation de l'arrêt de sécurité (24 V)
– F6: Signal de panne de courant (24 V)
– F7: Alimentation MGCU (24 V)
– F8: Alimentation du distributeur (24 V)
– F9: Alimentation FCU1 (24 V)
– F10: Alimentation FCU2 (24 V)
– F11: Tension d'éclair Vision (42 V)
– F12: Alimentation de l'entraînement de la tête 42 V)
– F13: Alimentation de convoyage (42 V)
Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.3 Montage de l'automate
189
4.3 Montage de l'automate
4.3.1 Avertissement
4
4
4
4
4
AVERTISSEMENT
Veuillez respecter les consignes en vigueur en matière de prévention des accidents !
Seul un technicien E by SIPLACE ou une personne certifiée est autorisé à installer l'auto-
mate et le mettre en service.
Veuillez tenir compte des consignes de lutte contre les accidents en vigueur pour le
transport de marchandises lourdes.
AVERTISSEMENT
Risque d'accident lors des travaux de montage sur la partie inférieure de l'automate !
Il y a un risque de blessures lors de travaux d'installation sur le dessous de la machine.
Sécurisez encore mieux l'automate par des mesures appropriées. Le chariot éléva-
teur à fourche ne doit pas être utilisé comme seul et unique support.
AVERTISSEMENT
Risque d'accident lors des travaux de montage !
Un positionnement erroné des portiques pendant le montage limite l'espace pour la tête
et peut provoquer des blessures.
Veillez à ce que le portique soit positionné au-dessus de la zone de transport des cir-
cuits imprimés.
AVERTISSEMENT
Réglage en hauteur de l'automate !
En ce qui concerne le réglage en hauteur de l'automate, deux personnes sont indispen-
sables :
– une personne effectue les travaux de montage nécessaires, et
– la deuxième personne observe la stabilité de l'automate élevé lors du montage.
AVERTISSEMENT
RISQUE DE COINCEMENT !
Lors du transport de l'automate, il a un risque de coincement pour les pieds.
Portez des chaussures spéciales.
