Manuel d'utilisation E by SIPLACE 4 Installation et mise en serv ice À partir de la version logiciel SC 712.1 Édition 05/2019 4.3 Montage de l'automate 195 4 Fig. 4.3 - 4 Pieds de la machine sur le bloc pour ha…
4 Installation et mise en service Manuel d'utilisation E by SIPLACE
4.3 Montage de l'automate À partir de la version logiciel SC 712.1 Édition 05/2019
194
Desserrez la vis de blocage (2). Cette vis de blocage fixe le pied de la machine (3) et l'em-
pêche de tomber lorsque le blocage a été desserré.
Desserrez les trois vis de serrage (5) + (6) sur l'adaptateur.
Desserrez les trois autres pieds de la machine (3) de la même manière.
Utilisez la clé plate 30 mm pour modifier la hauteur des pieds de la machine (3) sur la vis de
réglage (1), de manière à atteindre la hauteur de convoyage correspondante.
Alignez l'automate sur l'axe des X et des Y à l'aide du niveau à bulle de la machine.
4
Serrez les vis de serrage (5) des pieds de la machine (couple de serrage de 120 Nm).
Serrez les vis de serrage (6) des pieds de la machine (couple de serrage de 120 Nm).
Serrez les vis de blocage (2) des pieds de la machine.
4.3.6.1 Hauteur de convoyage 950 (en option)
N° de référence 03111069-xxBloc pour hauteur de convoyage 950
4

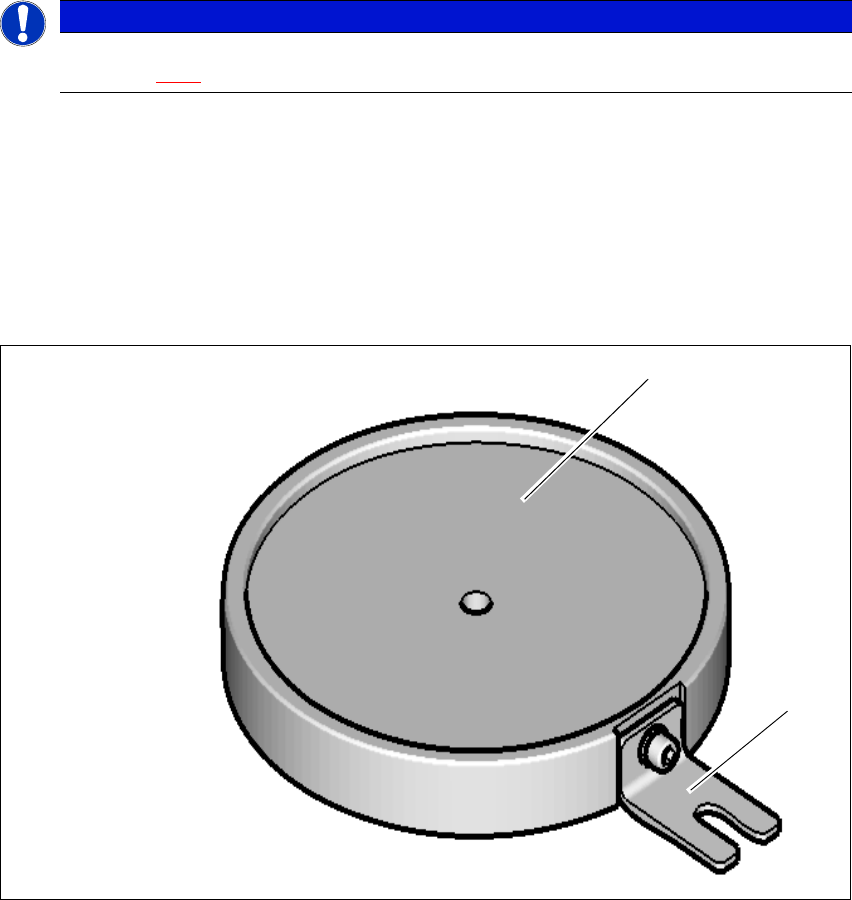

Fig. 4.3 - 3 Bloc pour hauteur de convoyage 950
(1) Bloc
(2) Fixation
NOTA
La description pour l'alignement sur l'axe des X et des Y de l'automate est disponible dans
la section 4.3.7
en page 196.
(1)
(2)
Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.3 Montage de l'automate
195
4

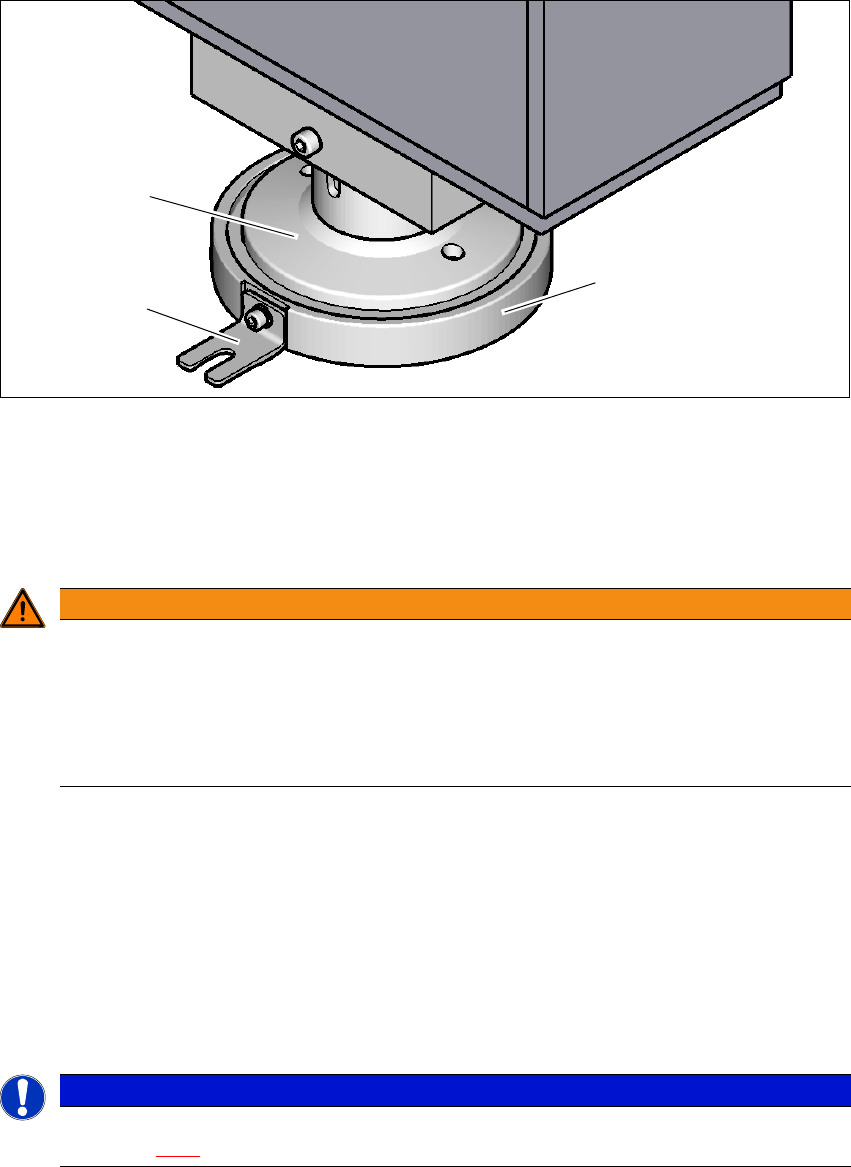

Fig. 4.3 - 4 Pieds de la machine sur le bloc pour hauteur de convoyage 950
(1) Bloc pour hauteur de convoyage 950
(2) Fixation afin d'assurer une sécurité supplémentaire sur le sol
(3) Pied de la machine
4
Enfoncez la fourche du chariot élévateur sous l'automate. Voir « 4.3.2
» page 190.
Soulevez l'automate à l'aide du chariot élévateur à fourche.
Placez les quatre blocs (1) sous les quatre pieds de la machine.
Abaissez l'automate doucement à l'aide du chariot élévateur à fourche.
Placez les pieds de la machine dans la courbure de ces blocs et posez l'automate sur ces
blocs (1).
Alignez l'automate sur l'axe des X et des Y à l'aide du niveau à bulle de la machine.
4
Renforcez, si besoin est, les blocs au moyen de la fixation sur le sol.
AVERTISSEMENT
Risque de blessures !
Il y a un risque de blessures lors de travaux d'installation sur le dessous de la machine.
Sécurisez encore mieux l'automate par des mesures appropriées. Le chariot éléva-
teur à fourche ne doit pas être utilisé comme seul et unique support.
Faites attention à vos mains et à vos pieds.
NOTA
La description pour l'alignement sur l'axe des X et des Y de l'automate est disponible dans
la section 4.3.7
en page 196.
(1)
(3)
(2)
4 Installation et mise en service Manuel d'utilisation E by SIPLACE
4.3 Montage de l'automate À partir de la version logiciel SC 712.1 Édition 05/2019
196
4.3.7 Ajustage de l'automate
Une mesure s'effectue sur la table élévatrice non serrée.
Respectez les avertissements généraux décrits dans la section 4.3.1, page 189.
Respectez les avertissements concernant le transport de l'automate décrits dans la section
4.3.2
, page190.
Vous trouverez des outils et moyens auxiliaires dans la section 4.3.5, page 192.
4

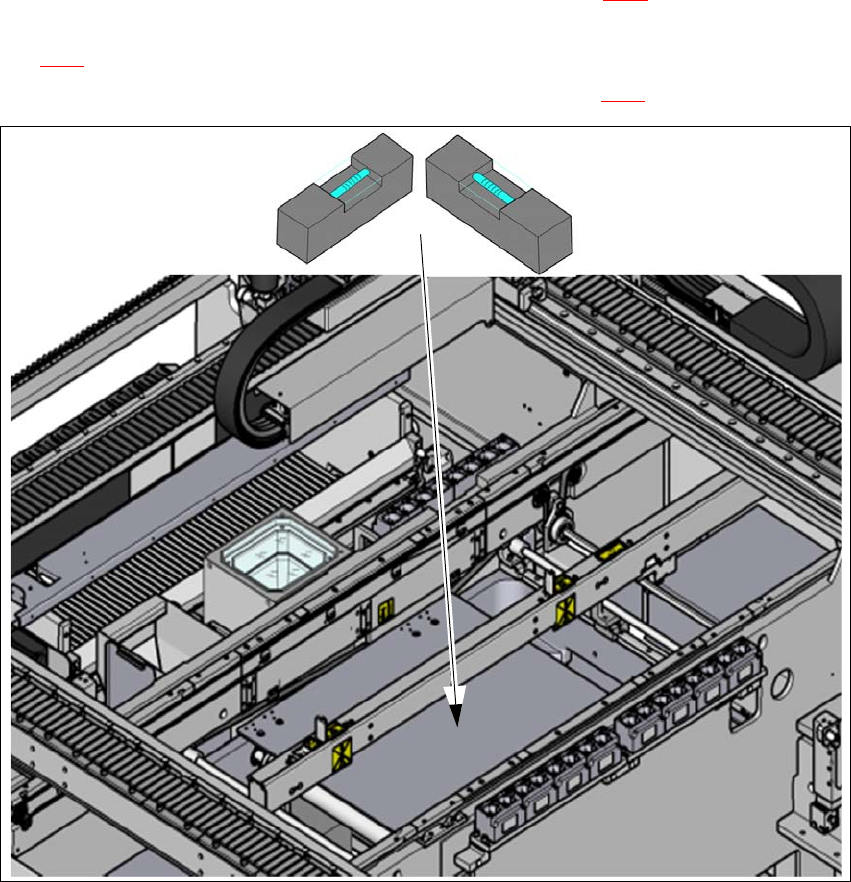

Fig. 4.3 - 5 Ajustage de l'automate sur les axes X et Y – méthode de mesure
Placez le niveau à bulle de l'automate (précision de mesure de 0,02 mm) sur la table éléva-
trice non serrée et mesurez dans les directions X et Y (1).
Ajustez l'automate dans la direction Y. La tolérance de mesure s'élève à 0,10 mm.
Ajustez l'automate dans la direction X. La tolérance de mesure s'élève à 0,10 mm.
Contrôlez la force de portance des 4 pieds de la machine. Les 4 pieds de la machine doivent
reposer sur le sol et la charge doit y être répartie de manière homogène.
(1)
