Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.3 Montage de l'automate
197
Serrez à fond les pieds de la machine au niveau de la vis de serrage avec un couple de 120
Nm.
Avec un marteau, tapez contre les pieds afin de contrôler la force portante des pieds de la
machine.
Vérifiez à nouveau l'alignement exact de l'automate grâce au niveau à bulle d'air de la ma-
chine.
4.3.8 Enlever les dispositifs de protection du convoyeur
Les protections de transport sont vissées sur les rails de guidage. Chaque portique est muni de
deux protections de transport sur l'axe des X et sur l'axe des Y.
Enlevez tous les dispositifs de protection du convoyeur des axes des portiques.
Les protections de transport doivent être montées pour transporter l'automate SIPLACE.
4.3.9 Enlever l'agent anticorrosion des rails de guidage
Les automates ont été traités avec un agent anticorrosion en vue de leur livraison.
4
4
ATTENTION
Diminution de la durée de vie des paliers et des rails de guidage !
Si l'agent anticorrosion se mélange avec la graisse des paliers des axes, ceci peut provo-
quer une diminution considérable de la durée de vie des paliers et des rails de guidage.
Enlevez la protection contre la corrosion de tous les axes et paliers lorsque vous dé-
placez les axes de la machine pour la première fois lors de la mise en service.
Regraissez tous les axes et paliers avec la graisse décrite dans le manuel de main-
tenance.
ATTENTION
Risque d'endommager la graisse pour paliers !
L'alcool détruit la graisse des paliers, contenue dans les chariots de guidage.
Évitez que de l'alcool ne pénètre dans les chariots de transport lors du nettoyage des
rails de guidage et des échelles.
4 Installation et mise en service Manuel d'utilisation E by SIPLACE
4.4 Adapter la table de changement à la hauteur du convoyeur de CI À partir de la version logiciel SC 712.1 Édition 05/2019
198
4.4 Adapter la table de changement à la hauteur du
convoyeur de CI
La table de changement peut être rapidement et simplement réglée sur les hauteurs de
convoyeurs de CI suivantes :
900 mm et 930 mm 4
950 mm (en option) 4
4

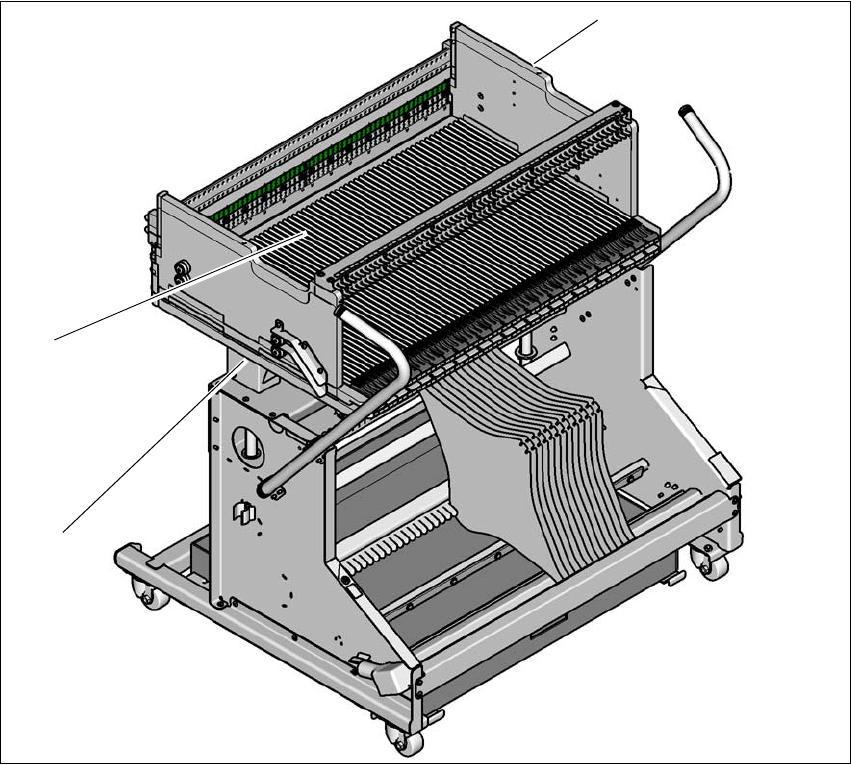

Fig. 4.4 - 1 Table à composants 60
(1) Alésages pour les hauteurs du convoyeur de CI de 900, 930 et 950 mm (derrière la protec-
tion).
(2) Table de changement
(1)
(2)
(3)
Manuel d'utilisation E by SIPLACE 4 Installation et mise en service
À partir de la version logiciel SC 712.1 Édition 05/2019 4.4 Adapter la table de changement à la hauteur du convoyeur de CI
199
4.4.1 Avertissement
4
4.4.2 Outils et moyens auxiliaires
4
4.4.3 Modification de la hauteur de l'automate
4
4
Desserrez les vis de fixation et soulevez la table de changement pour la mettre dans la posi-
tion souhaitée.
Insérez les vis de fixation puis serrez-les à fond.
AVERTISSEMENT
Réglage de la hauteur de la table de changement seulement par du personnel qualifié !
Seul du personnel formé sera autorisé à régler la hauteur de la table de changement.
A cet effet, tenez compte des consignes de lutte contre les accidents en vigueur.
Si vous voulez régler la hauteur de la table de changement, retirez tous les modules
d'alimentation de la table de changement.
4
4
4
Poids important de la table de changement !
Le poids important de la table de changement (88 kg) peut causer des
blessures si elle n'est pas manipulée comme il convient.
Ne pas soulever seul la table de changement.
Utiliser des aides adéquates au soulèvement et au transport si
vous soulevez la table de changement.
Vous avez besoin de deux personnes de plus si vous voulez sou-
lever la table de changement sans aides au levage.
AVERTISSEMENT
Risque d'endommagement !
Soulever et abaisser la table de changement peut provoquer des déformations.
Retirez tous les modules d'alimentation de la table de changement.
Installez des aides au levage sur la table de changement pour en régler la hauteur.
AVERTISSEMENT
Risque de coincement pour les mains !
Il y a un risque de coincement pour les mains lors de la montée et de l'abaissement de la
table de changement.
Prudence lors de la montée et de l'abaissement de la table de changement.
