Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.6 L'interface utilisateur
219
5.6.6 Commande orientée sur l'application au moyen de marquages de couleur
Des symboles, boutons et écrans peuvent être mis en évidence par le biais de couleurs sur l'in-
terface utilisateur. Grâce aux différentes mises en évidence en couleur, vous voyez immédiate-
ment, quand, par exemple : une intervention de l'opérateur s'avère indispensable ou qu'il y a des
avertissements.
Les marquages de couleur suivants sont utilisés dans le logiciel de la station :
5
Couleur État Signification
Rouge Alarme Une intervention de l'opérateur est nécessaire.
Uniquement dans l'écran « Module d'alimentation, compo-
sants et pipettes ».
Orange Avertissement Il existe une remarque pour l'opérateur.
Une intervention directe de l'opérateur n'est, cependant, pas
nécessaire.
Uniquement dans l'écran « Module d'alimentation, compo-
sants et pipettes ».
Vert En cours de trai-
tement
Un symbole ou une surface de commutation a le contrôle sur
la machine et l'état est en ordre.
Uniquement dans les écrans « Production », « Module d'ali-
mentation, composants et pipettes », « Circuit imprimé », «
Vérification des capteurs et fonctions » et « Service ».
Vert clignotant Attendre le circuit
imprimé
Remplace le statut « Busy » dans le cas où la machine est
prête en mode de production, mais ne produit pas car aucun
circuit imprimé n'est présent.
Introduisez un circuit imprimé.
Uniquement dans l'écran « Production ».
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.7 Informations et aide en ligne À partir de la version logiciel SC 712.1 Édition 05/2019
220
5.7 Informations et aide en ligne
Si des alarmes se présentent pendant le travail sur l'automate de report, le message d'alarme s'af-
fiche en rouge dans le champ de statut de l'interface utilisateur. Le symbole (1) pour Information
alarme est activé.
Le bouton, mis en évidence en rouge, dans la barre de symboles signale qu'une intervention de
l'opérateur s'avère indispensable.
5

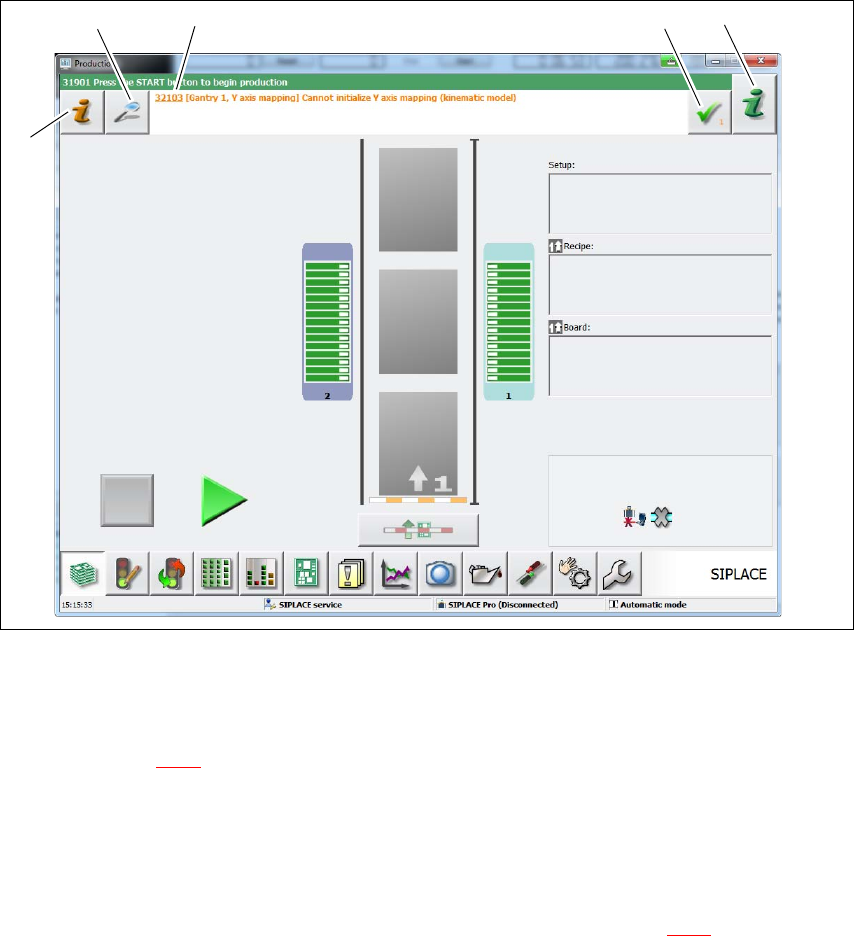

Fig. 5.7 - 1 Écran «Production » avec message d'alarme (exemple)
Légende pour fig. 5.7 - 1
(1) Démarre le système d'aide qui indique les causes possibles de l'erreur actuelle et les solutions
(voir section 5.7.1
, page 221).
(2) Ouvre une fenêtre de dialogue dans laquelle sont indiqués la source de l'erreur, le texte du
message d'erreur et la date et l'heure auxquelles l'erreur s'est produite. L'aide, relative à
l'erreur actuelle, peut également être appelée à partir d'ici.
(3) Numéro d'alarme et une brève information relative à l'alarme.
(4) Efface l'erreur, affichée actuellement, du champ de statut (voir section 5.7.1
, page 221).
(5) Lance l'aide contextuelle en ligne relative à l'écran actuel. Tous les organes de commande
de l'écran sont explicités brièvement.
(1)
(2)
(3) (4)
(5)
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.7 Informations et aide en ligne
221
5.7.1 Afficher des informations sur l'alarme actuelle
5
Pour afficher des informations sur l'alarme actuelle, cliquez sur le symbole rouge ; le
système d'aide est lancé pour l'ordinateur du poste.
La fenêtre principale du système d'aide qui contient les informations pour l'alarme s'affiche sur
l'écran. Les informations se rapportent, à ce sujet, à l'alarme actuellement affichée, à partir de la-
quelle l'aide a été lancée.
Lorsqu'une alarme a été éliminée et que l'élimination est constatée automatiquement par la ma-
chine, l'alarme est supprimée automatiquement dans le champ de statut.
Si le dépannage n'est pas automatiquement détecté, l'alarme peut être effacée manuellement du
champ de statut.
Pour ce faire, cliquez sur le symbole ; le message d'alarme ne s'affiche plus dans le
champ de statut.
