Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la ma chine À partir de la version logiciel SC 712.1 Édition 05/2019 5.7 Info rmations et aide en ligne 223 5.7.4 Aide en li gne contextuelle Pour afficher …
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.7 Informations et aide en ligne À partir de la version logiciel SC 712.1 Édition 05/2019
222
5.7.2 Affichage d'informations sur des messages actuels et précédents
Dans la barre de symboles, cliquez sur le bouton (1).
Cliquez sur le bouton « Afficher les messages actuels »(2). Tous les messages apparus sont
affichés.
. 5

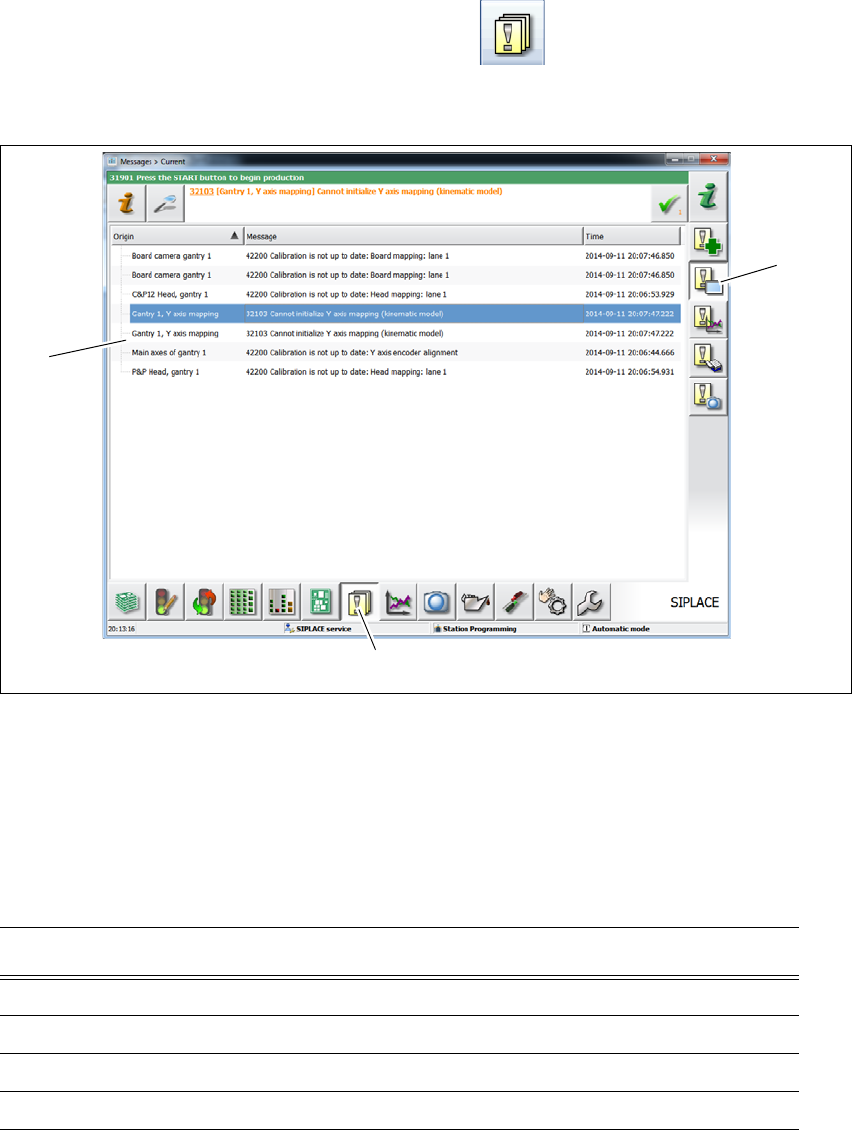

Fig. 5.7 - 2 Exemple:Liste des alarmes (exemple)
De plus amples informations sont disponibles dans l'aide en ligne du logiciel de la station.
5.7.3 Signification des couleurs dans les informations d'alarme, contenues dans l'aide
en ligne
5
(1)
(2)
(3)
Marquage de texte Signification
Texte rouge Numéro d'alarme et message d'alarme
Texte noir Cause(s) possible(s) de l'alarme
Texte vert Instructions sur l'élimination de l'alarme
Texte bleu souligné Appel d'informations supplémentaires
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.7 Informations et aide en ligne
223
5.7.4 Aide en ligne contextuelle
Pour afficher des informations sur l'écran actuel, le système d'aide, qui concerne l'ordinateur de
station, est lancé par un clic sur le symbole . La fenêtre principale du système d'aide qui
contient les informations pour l'alarme s'affiche sur l'écran. À ce sujet, les informations se rap-
portent à l'écran actuellement affiché, à partir duquel l'aide a été lancée. La table des matières,
l'index et les fonctions de recherche vous permettent de consulter l'intégralité du contenu de l'aide
en ligne.
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.8 Témoins avec avertisseur sonore À partir de la version logiciel SC 712.1 Édition 05/2019
224
5.8 Témoins avec avertisseur sonore
5.8.1 Vue d'ensemble
Les témoins signalent les états de fonctionnement et fonctionnements défectueux de l'automate.
L'avertisseur sonore est déclenché en cas d'alarme. Il est possible de monter un témoin bicolore
ou tricolore sur l'automate SIPLACE. Le système de témoin correspondant (bicolore ou tricolore)
est réglé dans la configuration automatique ; voir le manuel d'installation sur le logiciel de la sta-
tion, n° de référence 00196771-xx.
5.8.1.1 Témoin tricolore (standard)
Fig. 5.8 - 1 Témoins lumineux des états de fonctionnement
(1) Avertisseur sonore
(2) L1 - Témoin rouge
(3) L2 - Témoin jaune
(4) L3 - Témoin vert
(2)
(1)
(3)
(4)
